极小型(Mini)智能读码器  用户手册

图6-17 聚焦参数

2. 在预览窗口右上角单击进行图像预览，再次点击停止采集确保预览窗口显示图像

信息。

3. 通过调焦参数配置可设置镜头调焦的模式，分为如下 3 种模式。

全自动调焦：调焦时自动更改聚焦位置以及曝光、增益、Gamma、光源等参数；

只移动电机位置：调焦时只更改聚焦位置，不涉及曝光、增益、Gamma 及光源等

参数；

全自动调焦且调焦结束恢复原有的环境参数：调焦时自动更改聚焦位置以及曝光、

增益、Gamma、光源等参数，并在调焦完成后仅保留聚焦位置，恢复其他参数配

置。

4. 点击自动对焦参数处的执行，设备开始自动调焦。

自动调焦过程中，调焦配置下参数均不可设置；自动调焦完成后，调焦配置下的相

关参数恢复可设置状态。

5. （可选）可自定义配置电机位置参数，同时可通过电机位置参数查看当前位置的具体

参数值。

6. （可选）完成镜头调焦后，可通过调焦评分查看本次镜头调焦的分数。

ROI 区域自动聚焦

ROI 区域自动聚焦仅针对 ROI 区域进行自动聚焦，通过绘制 ROI 区域，实现该区域内的

镜头调焦。

操作步骤：

1. 在图像配置模块找到自动对焦并展开，调焦模式选择 ROI 区域自动聚焦，如

图

6-18

所示。

极小型(Mini)智能读码器  用户手册

图6-18 ROI 区域自动聚焦参数

2. 在预览窗口右上角单击进行图像预览，再次点击停止采集确保预览窗口显示图像信

息。

3. 点击绘制 ROI 参数处的绘制，此时鼠标在预览窗口变为十字，拖动可出现蓝色的框绘

制 ROI 区域。根据实际需求调整绿色窗口的大小和位置。

自动调焦的 ROI 区域可通过如下参数进行设置。

调焦-ROI 偏移 X：自动调焦 ROI 区域左上角的点的 X 坐标值；

调焦-ROI 偏移 Y：自动调焦 ROI 区域左上角的点的 Y 坐标值；

调焦-ROI 宽度：自动调焦 ROI 区域的宽度信息；

调焦-ROI 高度：自动调焦 ROI 区域的高度信息。

区域调焦功能多应用于读取画面中出现不同景深条码的场景。

4. （可选）点击最大 ROI 处的执行，将进行全局聚焦。

5. （可选）若需设置多个算法感兴趣区域，重复第 3 步即可。

6. ROI 区域自动调焦如何设置请参见全局聚焦的步骤 3~步骤 6。

6.4.8 自适应调节

自适应调节可以自动调整曝光、增益、码类型、光源等参数以取得最佳读码效果，便于

设备调试。

操作步骤：

1. 在图像配置模块，找到自适应调节并展开，如

图

6-19 所示。

极小型(Mini)智能读码器  用户手册

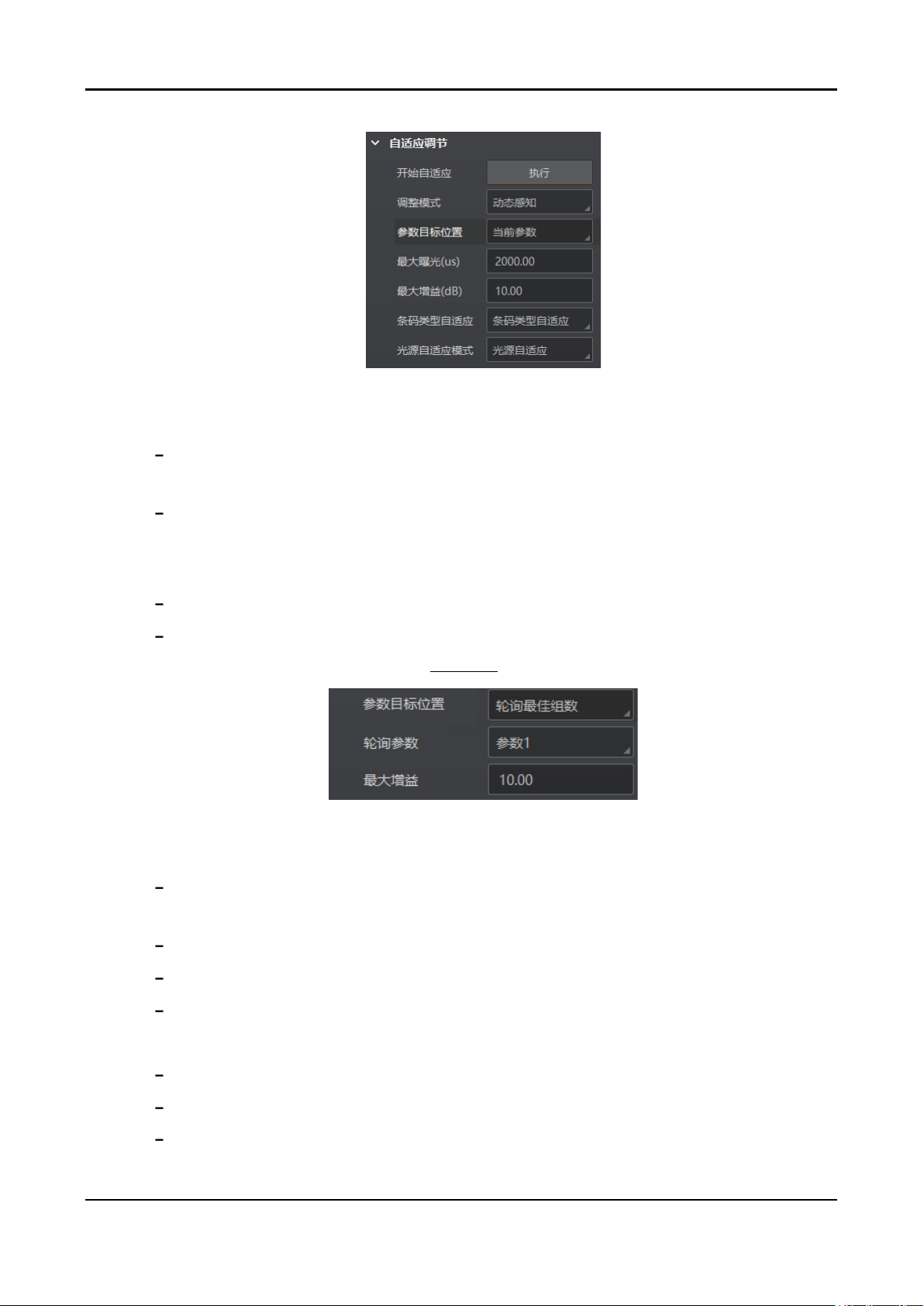

图6-19 自适应调整

2. 通过调整模式参数选择自适应调节模式，可选择静态感知或动态感知。

静态感知模式：此模式下优先调节曝光，增益小，噪点小，图片质量较高，适用于

传送带速度较慢的场合；

动态感知模式：此模式下优先调节增益，曝光小、增益大，图像质量略差，适用于

传送带速度较快的场合。

3. 通过参数目标位置参数中选择需要调节的参数组，可选择当前参数或轮询最佳参数。

当前参数：调节当前默认参数。

轮询最佳参数：调节轮询模式下某一组参数的值。选择此项时需要在轮询参数中选

择需要调节参数值的参数组，如

图

6-20 所示。

图6-20 自适应调节轮询对焦位置

4. （可选）通过光源自适应参数设置光源相关参数。

光源调整：自适应调节开始时将遍历所有的光源组合方案，从中选择最优的一组进

行光源控制。

打开所有光源：自适应调节开始时将打开所有光路的光源。

关闭所有光源：自适应调节开始时将关闭所有光路的光源。

用户配置光源：自适应调节开始时应用用户配置的光源设置。

5. （可选）通过调整码类型参数可设置自适应调节码的类型。
