极小型(Mini)智能读码器 用户手册
65
条码评判标准
评判标准
含义
字符对比度
评估条码区域的最大亮度值和最小亮度值之间
的差值。
调制
评估单元亮度的变化程度。
定位图形受损
评估码格式的损坏情况，包括码的定位格式、净
空区、时钟以及其他固定的格式。
轴非均一性
评估条码纵向和横向大小的失真度。
非均匀网格
评估条码内单元模块的扭曲度。
未使用的误差矫正
评估条码内是否有单元模块损坏，从而降低了条
码的误差校正能力。
打印伸缩
评估条码每个单元的大小是否统一 。
反射率余量
评估条码的每个单元被区分为亮或暗的准确度。
解码
评估条码是否有足够的基本信息可以被解码。
11. 根据实际需求，设置各评断标准 A、B、C、D 等级的评判值。
● 设备读码实际值大于 A 等级评判值，评断标准为 A 级；
● 设备读码实际值介于 A 等级与 B 等级评判值之间，评断标准为 B 级；
● 设备读码实际值介于 B 等级与 C 等级评判值之间，评断标准为 C 级；
● 设备读码实际值介于 C 等级与 D 等级评判值之间，评断标准为 D 级；
● 设备读码实际值低于 D 等级评判值，评断标准为 F 级。
输出的打码评级等级选取所有评断标准中最差的等级作为条码的等级判断结果，A 等
级码的质量最好，F 等级码的质量最差。
12. 若需要查看打码评级结果及结果解析，请参考一维码打码评级中的步骤 9~10。
6.5.5 读码评分
开启读码评分使能，可对一维码、二维码和堆叠码的读码环境进行评分。设备读码完成
后，客户端将输出展示读码评分数值。
目前读码评分功能在测试模式下自动开启；在工作模式下，可通过算法配置模块下“读码
评分使能”，确定是否开启该功能，如
图
6-33 所示。
极小型(Mini)智能读码器 用户手册
66
图6-33 读码评分设置
当设备读码完成后，可通过“历史记录”区域，查看读码评分分值，如
图
6-34 所示。
图6-34 读码评分结果
读码评分的分值范围为[0-100]，主要由码的成像质量、码的打印质量 2 个因素决定。数
值越高，说明条码越容易被识别。
若读码分值较低，可通过 “相机配置”区域调节“图像配置”模块，调节曝光时间、增益、
伽马以及光源等参数，对码的成像质量进行调整；若调整后分值不增反降，可查看条码
是否存在断针、畸变、浓墨等异常情况。
6.6 输入输出
输入输出模块可对设备的输入信号以及输出信号进行设置，I/O 接口相关内容请查看 I/O
电气特性与接线
。
不同型号设备可设置的触发源有所不同，请以具体型号设备为准。
6.6.1 输入
输入部分可设置设备是否开启触发模式，选择触发源并设置相关参数。
操作步骤：
1. 触发模式处下拉选择“关闭”。
极小型(Mini)智能读码器 用户手册
67

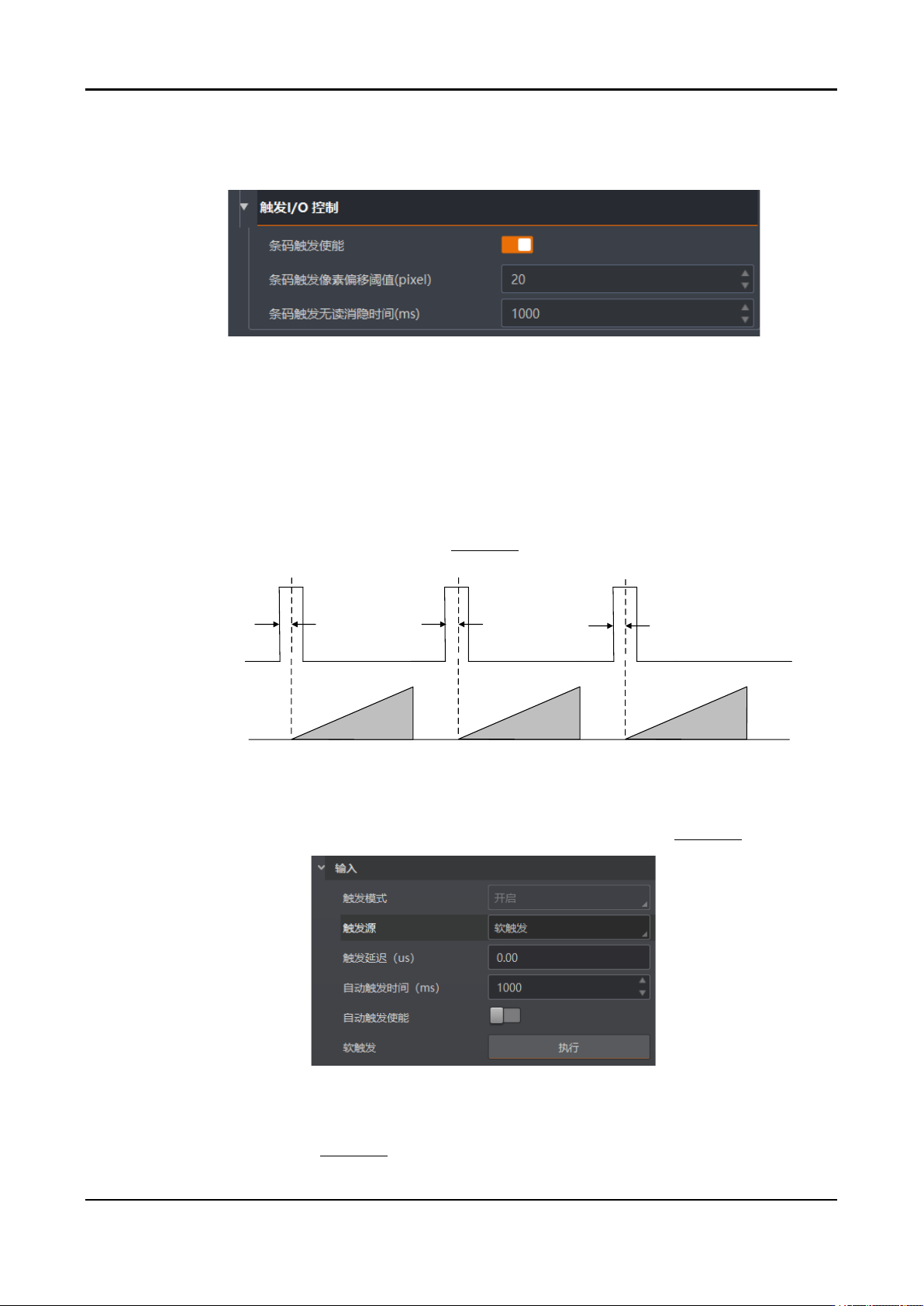

2. 可在全部参数 > 触发 I/O 控制参数下选择是否开启条码触发使能。若开启，需设置
条码触发像素偏移阈值(pixel)和条码触发无读消隐时间(ms)两个参数。
图6-35 条码触发使能参数设置
3. 触发模式处下拉选择“开启”。
4. 触发源处根据实际需求下拉选择对应的触发源。触发源分为软触发、管脚 0/1 输入、
计数器 0、TCP 服务器触发、TCP 客户端触发、UDP 触发、串口触发、自触发、主从
触发、感应触发、TOF 触发。
5. 根据实际需求设置触发延迟时间，单位为 μs。默认为 0，即接收输入信号后立即触发
设备采图。关于触发延迟的原理，如
图
6-36 所示。
Sensor
exposure
Intergration1 Intergration2 Intergration3
Trigger_in1
Trigger
delay
Trigger_in2
Trigger
delay
Trigger_in3
Trigger
delay
图6-36 信号延迟原理
6. 若触发源选择为“软触发”，则可以软触发参数的“执行”按钮，手动控制进行触发；还
可以通过自动触发时间和自动触发使能参数进行自动软触发，如
图
6-37 所示。
图6-37 软触发参数设置
7. 若触发源选择外部触发，可选择硬触发激活方式，同时支持设置防抖时间对输入的信
号进行去抖处理，如
图
6-38 所示。
