(C01_09) 全球形检出
使用 : 检出所有登录的球。
不使用 : 仅用检出的球进行定位。
•
对象元件 : BGA/CSP( 单纯 )、BGA/CSP( 复杂 )
(C01_10) 球形有无检出方法
自动 : 使用自动选择的粗略识别方法。
低检查水准 : 不进行球检出后的详细的球有无判定。
即使球的照映不良时也可进行定位。
•
对象元件 : BGA/CSP( 单纯 )、BGA/CSP( 复杂 )
(C01_11) 点灯方式指定

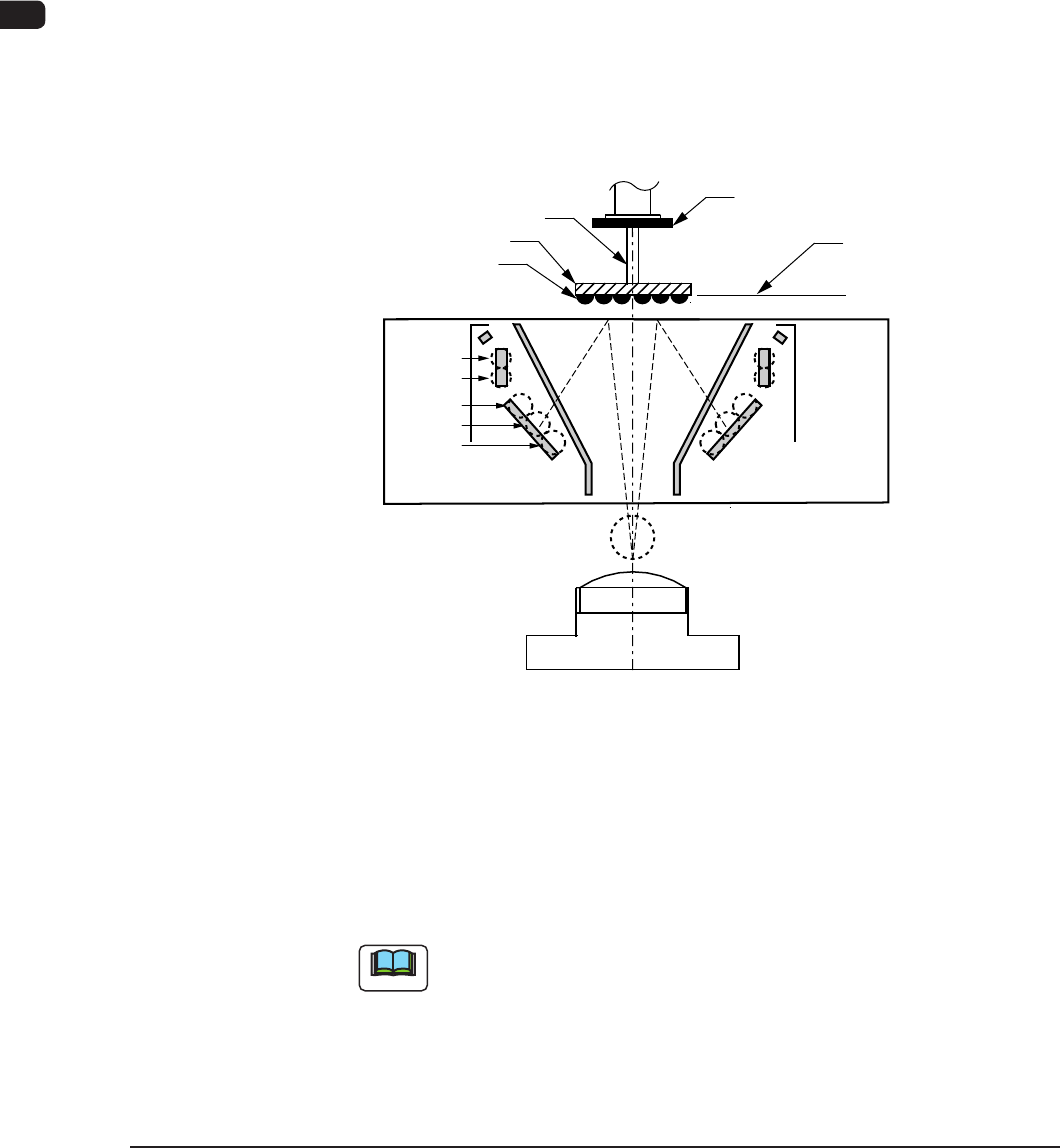

设定用于元件识别的照明点灯状态。
(CCD照相机)
单眼镜
球
元件(BGA)
吸嘴
扩散板
聚焦面
元件识别照相机
反射2(同轴)
反射 3-1
反射 3-2
反射 1-1
反射 1-2
反射 1-3
FB71
•
对象元件 : 适用于所有对象元件。
从以下选择点灯方式。
自动 : 自动设定所有的点灯方式。
手动 : 可按照照明类别设定点灯 / 关灯。
Note
(a) 因照明状态而无法进行识别时，必须为该元件设定适合的照明点
灯方式。
(b) 在
“
照明方式
”
中被选定了
“
透过方式
”
时用透过照明用识别算
法进行识别处理，被选定了
“
反射方式
”
时用反射照明用识别算
法进行识别处理。
(c)
设定该数据时，设定识别数据设定为
“
手动
”
。
1201-003
(1) 点灯方式 透过
设定点灯方式指定为
“
手动
”
时，选择透过识别用的点灯 / 关灯。
(2) 点灯方式 反射 3( 环状上 )
设定点灯方式指定为
“
手动
”
时，选择位于上侧的反射用环状照明的点
灯 / 关灯。
(4)
点灯方式 反射 2( 同轴 )
设定点灯方式指定为
“
手动
”
时，选择反射用同轴照明的点灯 / 关灯。
(5) 点灯方式 反射 1( 环状下 )
设定点灯方式指定为
“
手动
”
时，选择位于下侧的反射用环状照明的点
灯 / 关灯。
(1)
透过
(2) 反射 3-1( 环状 ( 上 - 上 ))
(3) 反射 3-2( 环状 ( 上 - 下 ))
(4) 反射 2
(5) 反射 1-1( 环状 ( 下 - 上 ))
(6) 反射 1-2( 环状 ( 下 - 中 ))
(7) 反射 1-3( 环状 ( 下 - 下 ))
0910-001
(C01_12) 指定照片拍摄 ( 图像摄像 ) 方法
从以下选择吸取元件的摄像方法。
不判断 : 自动判别摄像方法。
单个 : 元件图像在照相机中心位置被摄像。
摄像时与吸嘴顶端的高度位置无关。
单个 ( 下降 ) : 元件图像在照相机中心位置被摄像。
摄像时吸嘴顶端的高度位置位于比线传感器低的位置。
针对照明因线传感器受到妨碍的情况 ( 区域阵列等 )。
•
对象元件 : 适用于所有对象元件。
(C01_13) 视野指定
被设定为高分辨率照相机 ( 选项 ) 时设定使用哪一个照相机。
自动选择 : 自动设定照相机。
标准 : 设定标准照相机。
高解释度 ( 分辨率 ) : 设定高分辨率照相机。
•
对象元件 : 适用于所有对象元件。
