6OM-1602
第二章 2.2 (B01) 形状数据
2-21

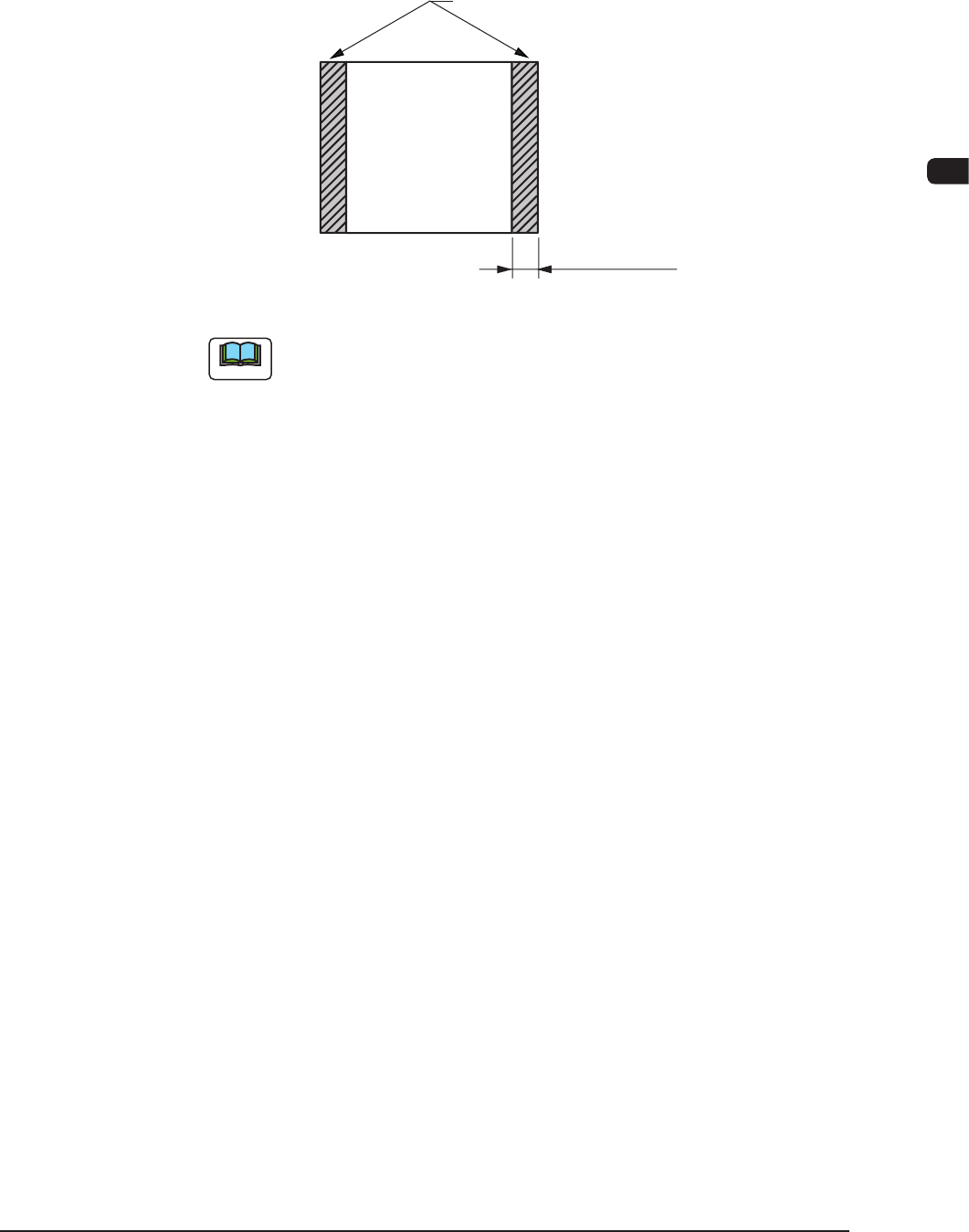

(3) 电极尺寸 [mm]
设定元件的电极尺寸。
是图解数据。
电极
电极尺寸
FB8
Note
(a) 左右电极尺寸为相同尺寸。
(b) 元件整体明亮反射时，请将该数据设定为
“
0
”
。
•
对象元件 : 方形
1201-002
6OM-1602
2-22
第二章 2.2 (B01) 形状数据

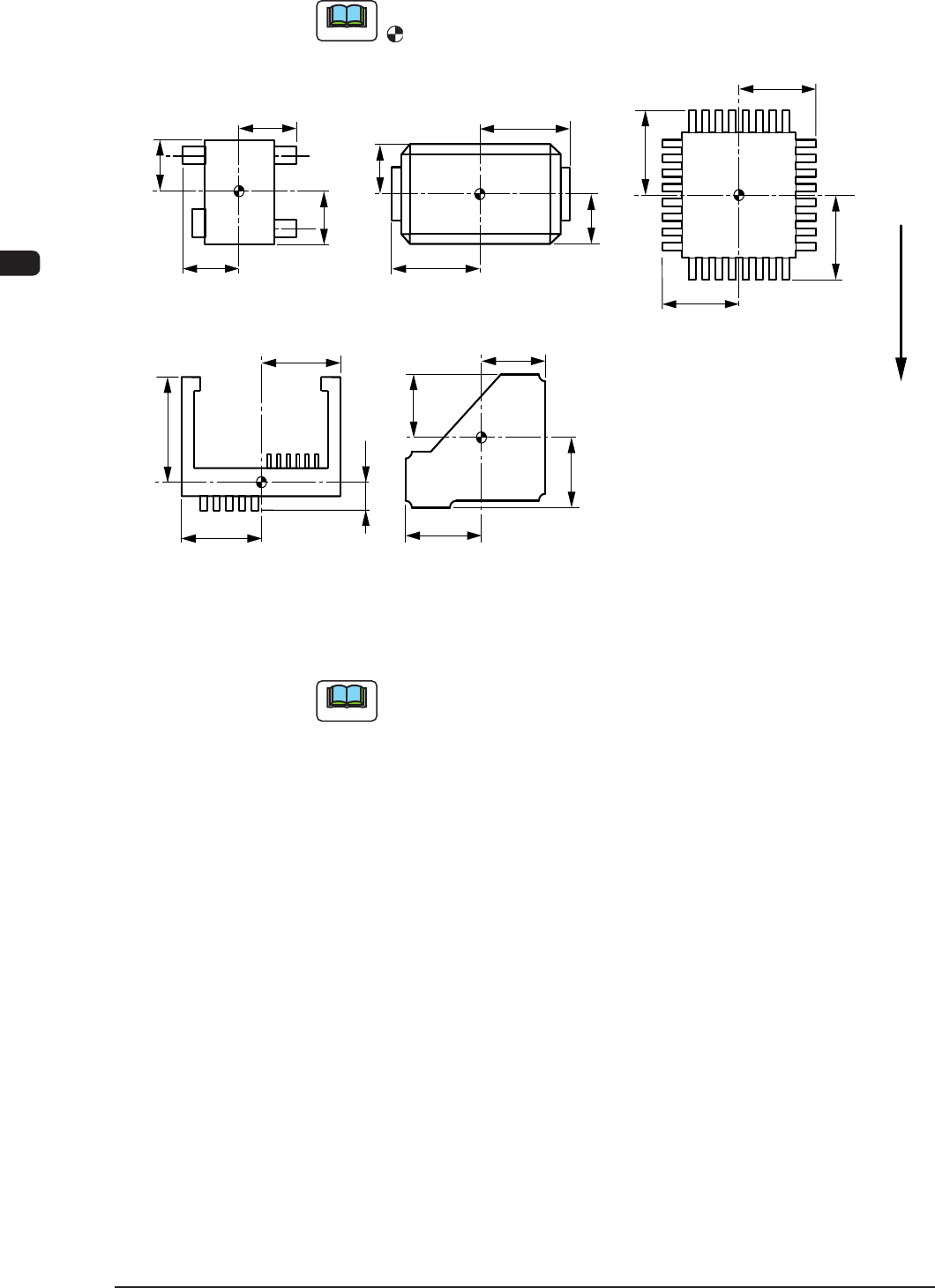

(B01_03) 外形尺寸 1、2、3、4[mm]
Note
设定从模板中心到元件最外形的尺寸。
标记表示模板中心。
1
3
4
元
件
传
送
方
向
2
4
3
1
2
4
3
1
2
3
1
4
2
1
3
4
2
FB9
•
对象元件 : 异形、IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )、特殊
Note
IC( 复杂 )、连接器 ( 复杂 ) 以及其他带引脚 ( 复杂 ) 元件时，设定
外形尺寸的基准位置和设定引脚数据的
中心位置 ( 宽度方向 )n、
顶端位置 ( 长度方向 )n、
边角数据的位置 X、Y
边缘数据的边缘位置 X、Y
的基准位置必须相同。
(B01_04) 元件重量 [ 毫克 ]
设定元件的重量。
•
对象元件 : 适用于所有对象元件。
0910-001
6OM-1602
第二章 2.2 (B01) 形状数据
2-23
(B01_05) 有无极性
设定元件有无极性 ( 方向 )。
用于线路板程序的最优化处理中。
选择
“
有极性
”
或
“
无极性
”
。
•
对象元件 : 适用于所有对象元件。

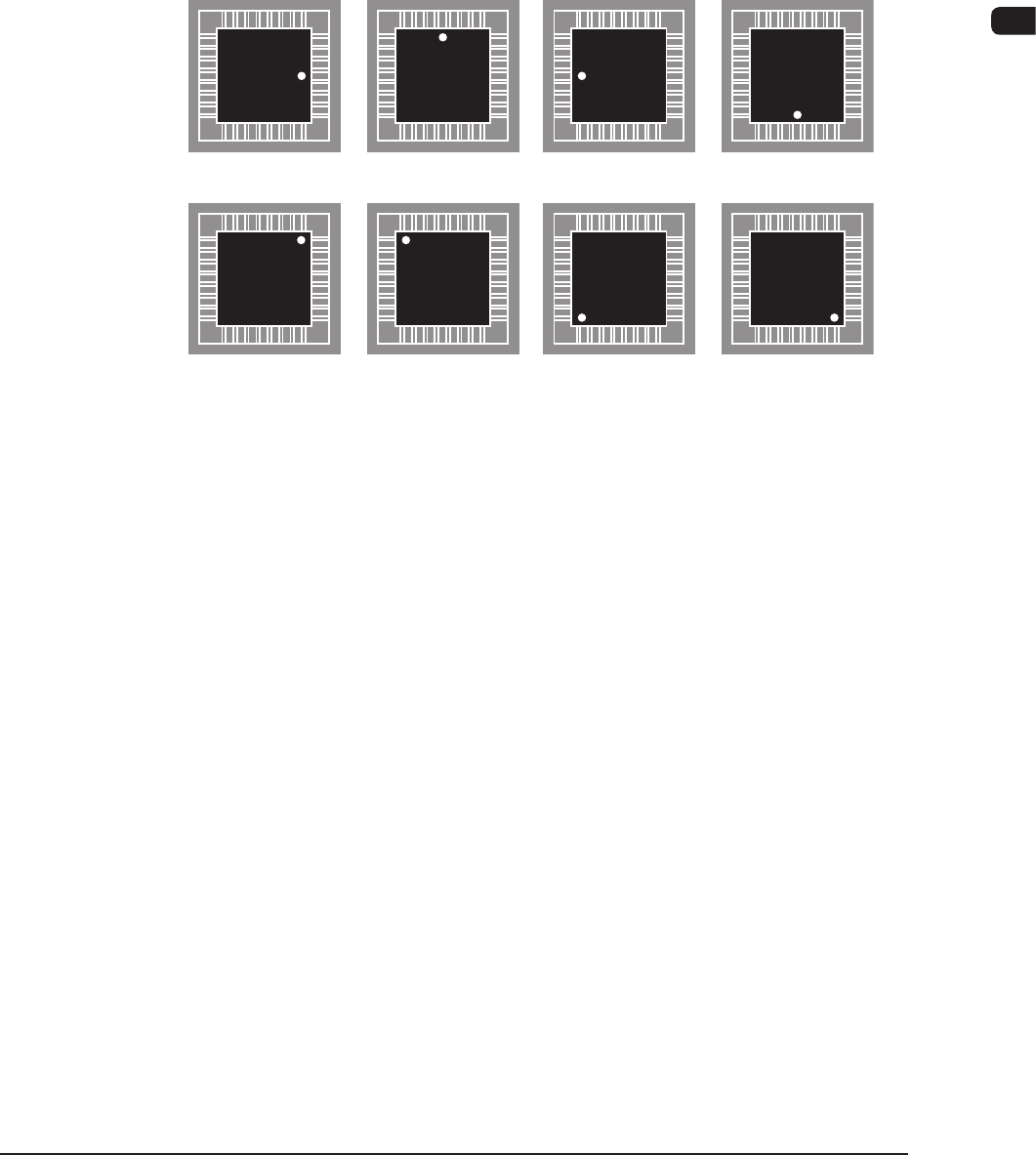

标记位置
选择了
“
有极性
”
时，可以指定元件图表的极性记号位置。
0: 左 1: 下2: 通常 3: 上
4: 左下 5: 右下6: 右上 7: 左上
FB10
(B01_06) 模型定位 ( 不可使用 )
0910-001
