第二章 2.2 (B01) 形状数据
(B01_15) 电极类型数据
设定电极形状、尺寸。
•
对象元件 : BGA/CSP( 简单 )、BGA/CSP( 复杂 )
(1) 形状
设定电极形状。
(2)
尺寸 1[mm]、尺寸 2[mm]
设定电极的直径。
•
圆形时
尺寸1(电极直径)
元件仰视图
FB53
•
长方形时
尺寸1
X
尺寸2
Y
FB54
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-57
(BO1_16) 电极组数据
设定如何分组元件电极。
(1) 类型编号
设定相应该组的电极类型数据编号。
•
数据设定范围
1～3
•
对象元件 : BGA/CSP( 简单 )
(2)
位置 X、Y[mm]
设定相对于模板中心的电极组中心位置。
Note
通常电极组中心为模板的中心，即 (X，Y)=(0，0)。

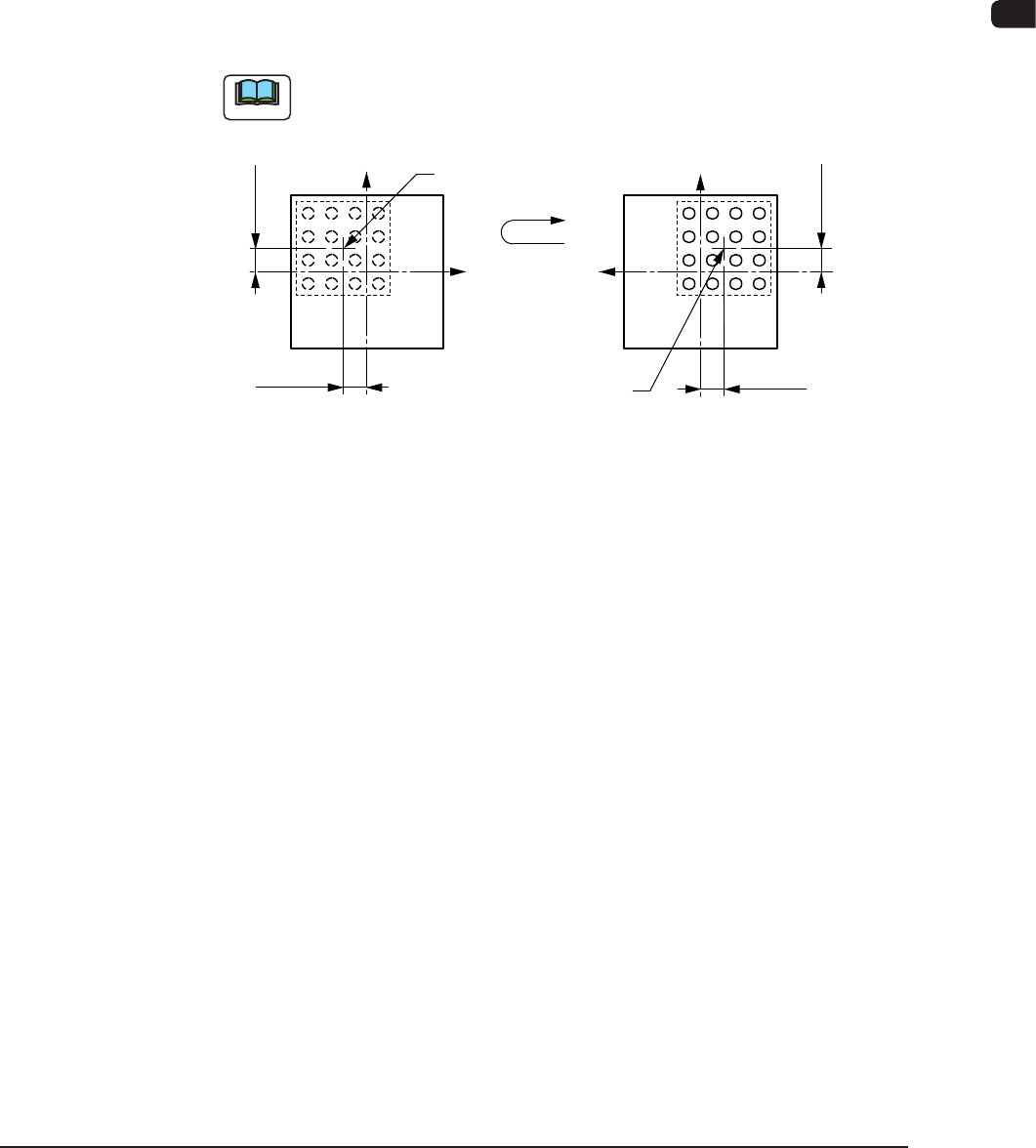

电极组中心
位置Y
位置Y
位置X
位置X
电极组中心
+Y
+Y
+X
+X
元件俯视图 元件仰视图
FB55
•
对象元件 : BGA/CSP( 简单 )、BGA/CSP( 复杂 )
1201-002
6OM-1602
2-58
第二章 2.2 (B01) 形状数据

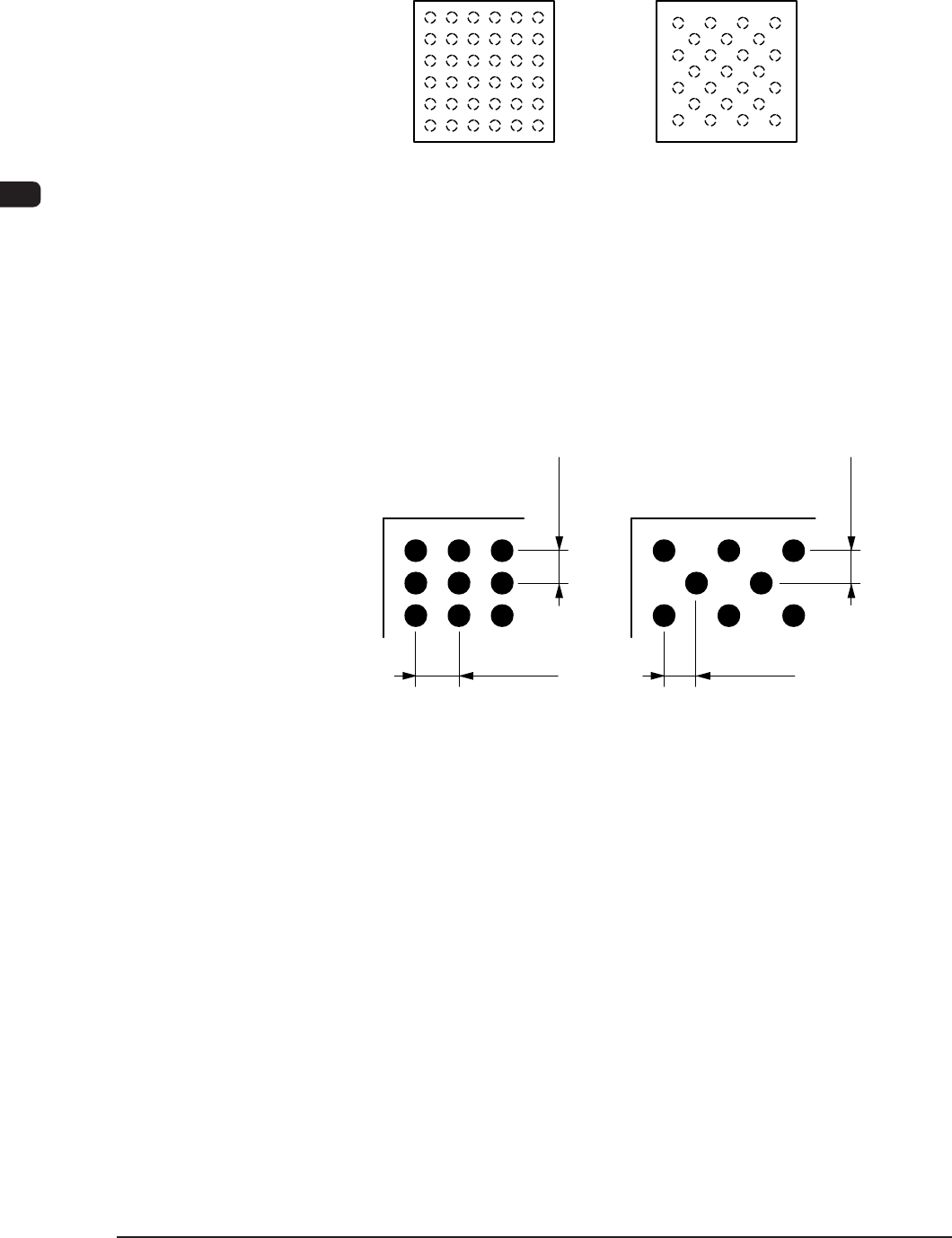

(3) 行数、列数 [ 个 ]
设定电极的行数、列数。
6
1 5432
6
5
4
3
2
1
6 7
1 5432
7
6
5
4
3
2
1
行
行
列列
6行6列 7行7列
规则或自定义时 棋盘格或
翻转棋盘格时
元件俯视图
FB56
•
对象元件 : BGA/CSP( 简单 )

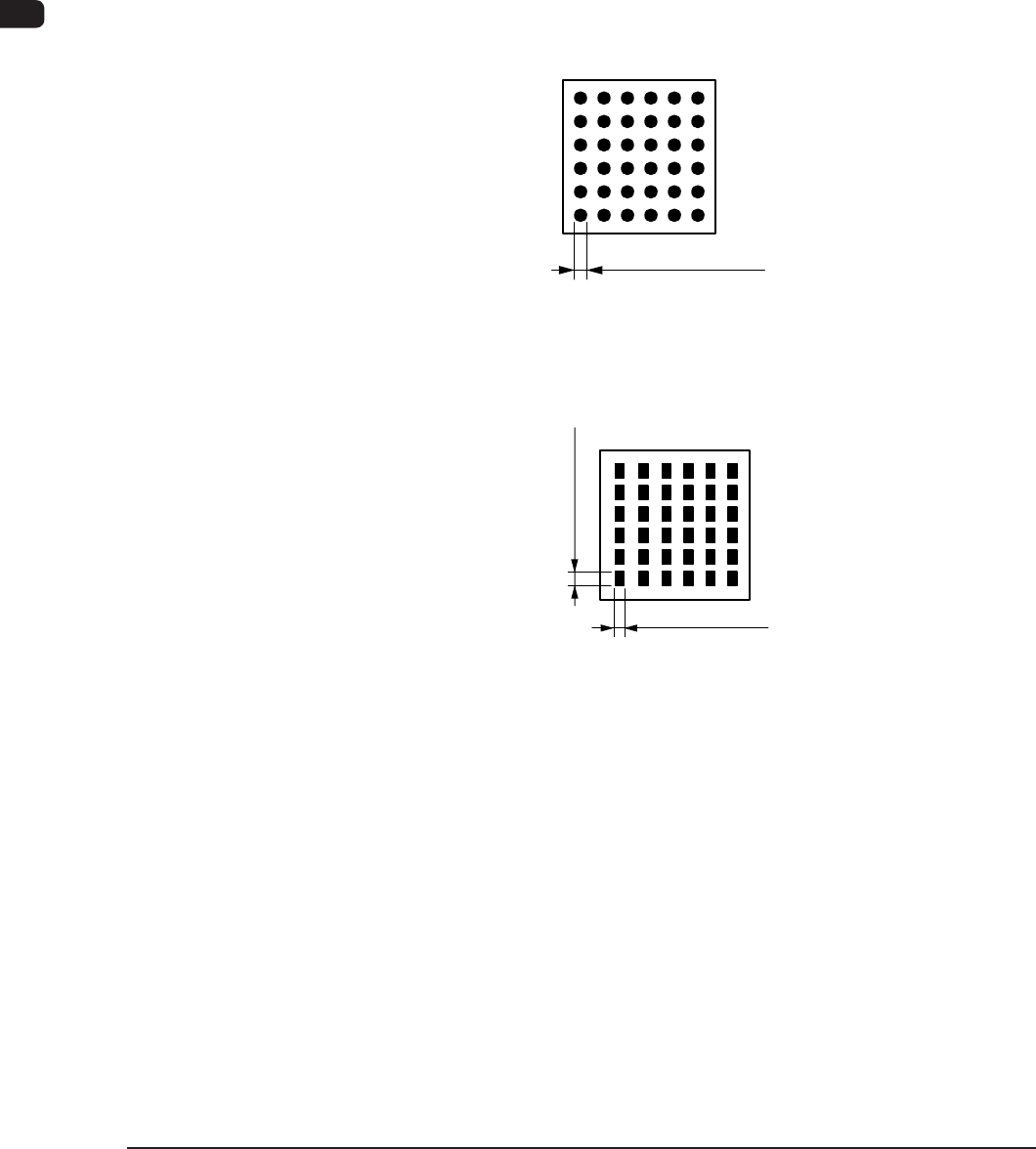

(4)行间距、列间距 [mm]
设定电极的行间、列间的间距。
列间距
行间距
规则或自定义时
棋盘格或
翻转棋盘格时
行间距
列间距
元件仰视图
FB57
•
对象元件 : BGA/CSP( 简单 )
