6OM-1602 2-36 第二章 2.2 (B01) 形状数据 (B01_11) 组数据 设定由相同引脚类型形成的引脚组的位置、方向、排列等。 (1) 方向 [ ° ] 设定引脚组的方向 ( 角度 )。 • 对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、 连接器 ( 复杂 )、其他带引脚 ( 简单 )、 其他带引脚 ( 复杂 ) 元 件 传 送 方 向 180 ゜ 0 ゜ 270 ゜ 90 ゜ FB29 例:…
6OM-1602
第二章 2.2 (B01) 形状数据
2-35
IC 中引脚类型为无引脚时以及
连接器、其他带引脚中引脚类型为电极时
检测位置补正值(+)
检测位置补正值(-)
检测位置补正值(+)
检测位置补正值(-)
v检测位置为中央时
v检测位置为外侧时
v检测位置为内侧时

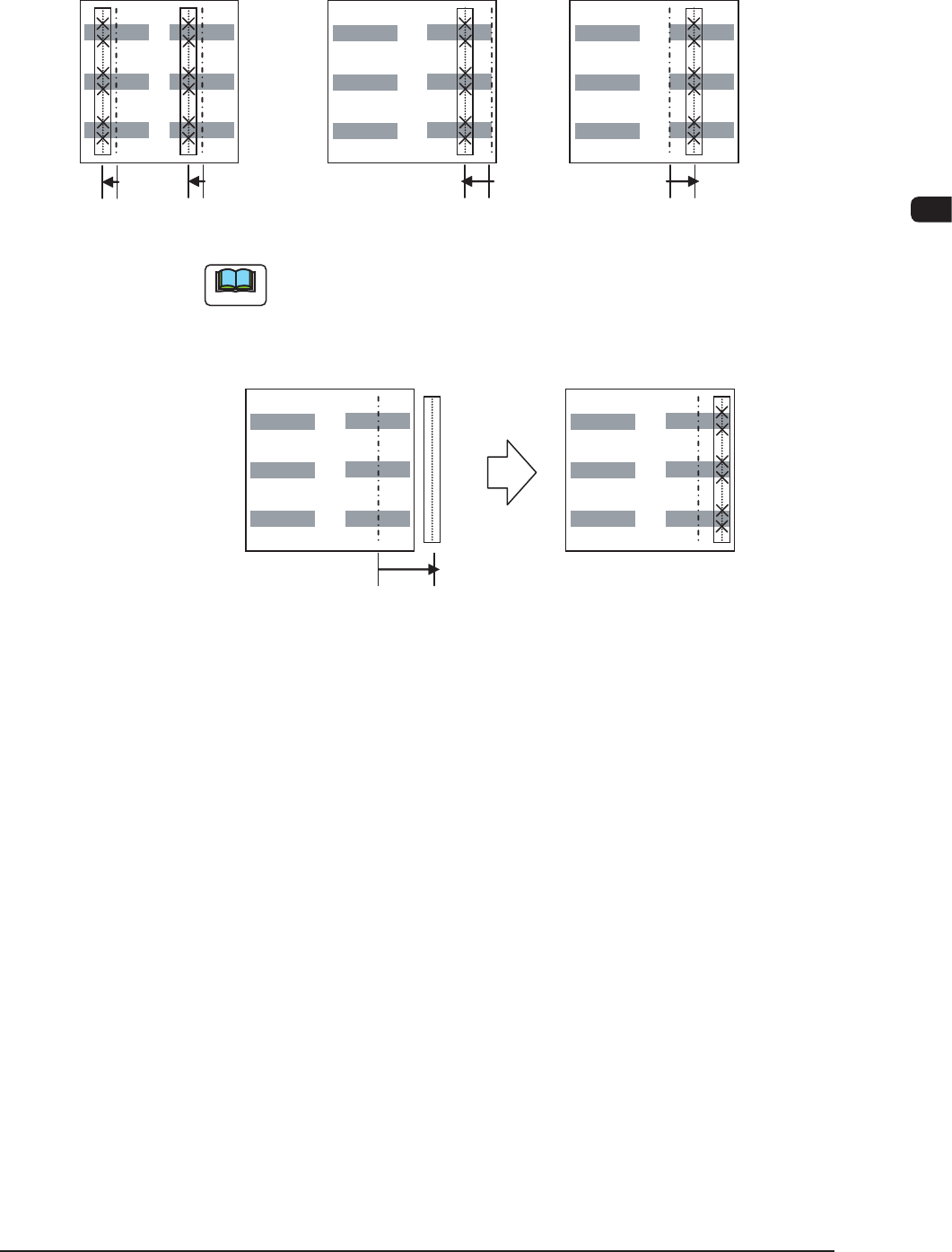

FB27
Note
指定了相对于引脚偏离的位置时，自动调整为没有偏离于引脚后设
定。
例:
检测位置补正值(+)
自动调整
FB28
(6) 明暗
从以下选择识别部位对其周围的照射方式。
标准 : 反射识别中发暗照射、透过识别钟发亮照射时选择。
反向 : 反射识别中发亮照射、透过识别钟发暗照射时选择。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
0910-001
6OM-1602
2-36
第二章 2.2 (B01) 形状数据
(B01_11) 组数据
设定由相同引脚类型形成的引脚组的位置、方向、排列等。
(1) 方向 [
°
]
设定引脚组的方向 ( 角度 )。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
元
件
传
送
方
向
180゜
0゜
270゜90゜
FB29
例:
引脚组2
引脚组1
元
件
传
送
方
向
0°
180°
FB30
引脚组号 方向 [
°
]
1 0
2 180
TB16
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-37
(2) 类型编号
设定相应该组的引脚类型数据编号。
•
数据设定范围
1～4
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
(3) 管脚 ( 引脚 ) 数[条 ]
设定引脚组内的引脚数。
•
数据设定范围
1 ～ 255
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
引脚数1
引脚数2
元
件
传
送
方
向
FB31
Note
引脚缺少数不包括在引脚数内。
1201-002
