6OM-1602 2-42 第二章 2.2 (B01) 形状数据 (7) 检查条件 设定是否将识别处理中检出的引脚位置信息用于元件的位置及角度的 计算上。 从以下选择。 通常 : 将识别处理中检出的各引脚的位置用于计算元 件位置及角度。 除特殊元件以外，选择该设定。 未在定位中使用 : 不在元件位置及角度的计算中使用识别处理检 出的各引脚位置。 想在元件位置及角度计算中使用的引脚附近同 时存在不想在元件位置及角度计算中使用的类 似形状引…

100%1 / 187
（6）组位置 宽度方向 [mm]
•
对象元件 : IC( 简单 )、连接器 ( 简单 )、
其他带引脚 ( 简单 )
组位置 ( 宽度方向 )
设定从模板中心到引脚组中心位置的距离。
引脚组中心
模板中心
位置(宽度方向)
引脚组中心
(+)
(+)
(-)
(-)
元
件
传
送
方
向
FB37
1201-002
(7) 检查条件
设定是否将识别处理中检出的引脚位置信息用于元件的位置及角度的
计算上。
从以下选择。
通常 : 将识别处理中检出的各引脚的位置用于计算元
件位置及角度。
除特殊元件以外，选择该设定。
未在定位中使用 : 不在元件位置及角度的计算中使用识别处理检
出的各引脚位置。
想在元件位置及角度计算中使用的引脚附近同
时存在不想在元件位置及角度计算中使用的类
似形状引脚时选择该设定。
无确认 : 添加在通常的处理，有必要确认有无引脚时使
用。
检查条件 有必要无确认的元件示例
OK
OK
OK
NG
检查条件 通常时 检查条件 无确认时
FB38
未在粗略检出中使用 : 不在粗检出中使用，只在定位中使用。
对引脚形状的不良元件有效。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
0910-001

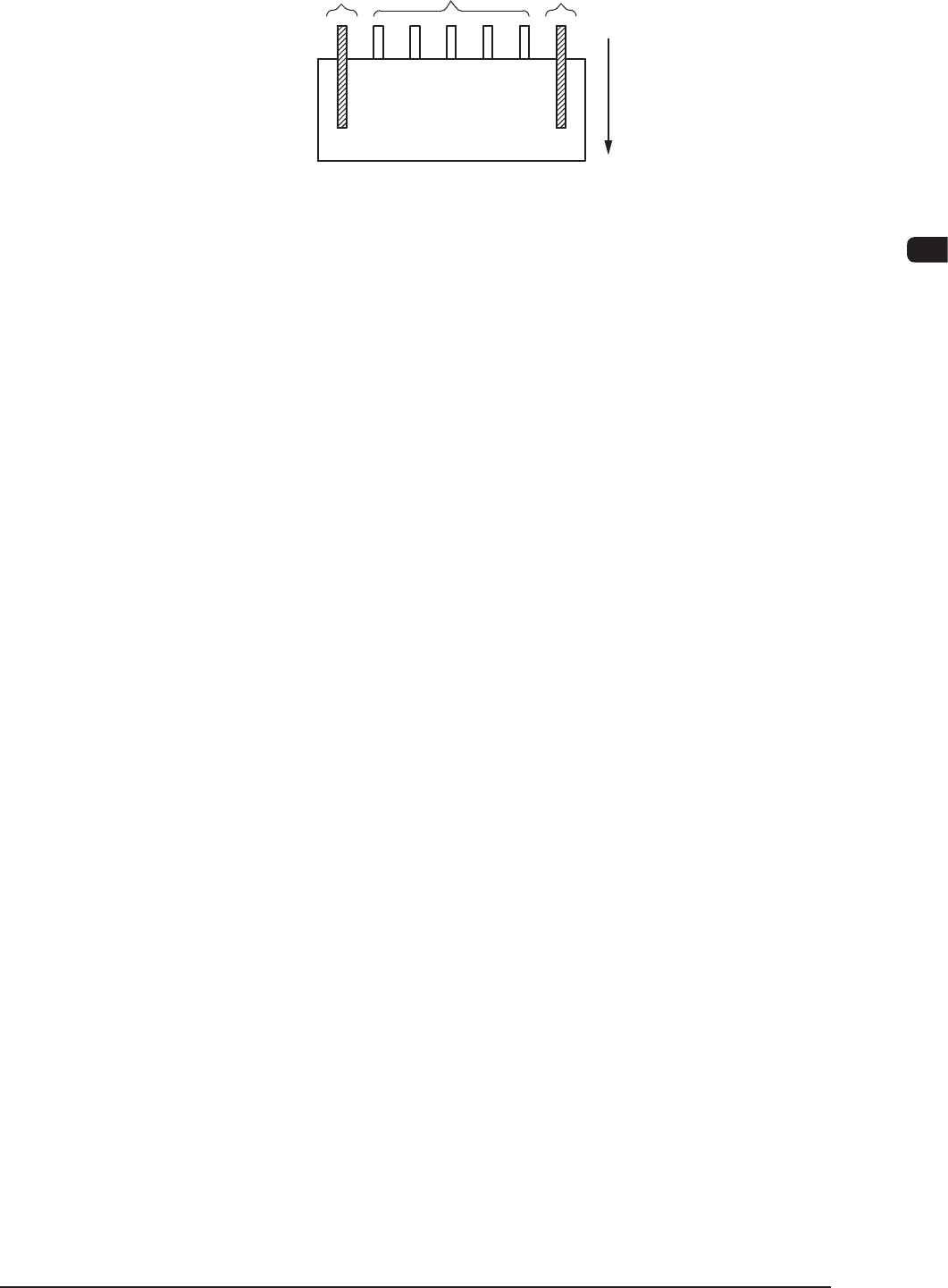

例 : 连接器
组2
A
组1
B
组3
元
件
传
送
方
向
FB39
引脚组 1、3 与引脚组 2 的引脚宽度和长度大致相等，引脚组 1 的引脚
A 和引脚组 2 的引脚 B 的间隔与引脚组 2 的引脚间距大致相等。
上述元件中，
•
组 1、2、3 用于元件定位时，组 1、2、3 设定为
“
通常
”
。
•
组 1、3 不用于元件定位时，组 2 设定为
“
通常
”
，组 1、3 设定
为
“
未在定位中使用
”
。
根据该设定，只有引脚组 2 的引脚状态才会影响到元件定位结果。
0910-001
