6OM-1602 第二章 2.2 (B01) 形状数据 2-21 (3) 电极尺寸 [mm] 设定元件的电极尺寸。 是图解数据。 电极 电极尺寸 FB8 Note (a) 左右电极尺寸为相同尺寸。 (b) 元件整体明亮反射时，请将该数据设定为 “ 0 ” 。 • 对象元件 : 方形 1201-002
6OM-1602
2-20
第二章 2.2 (B01) 形状数据

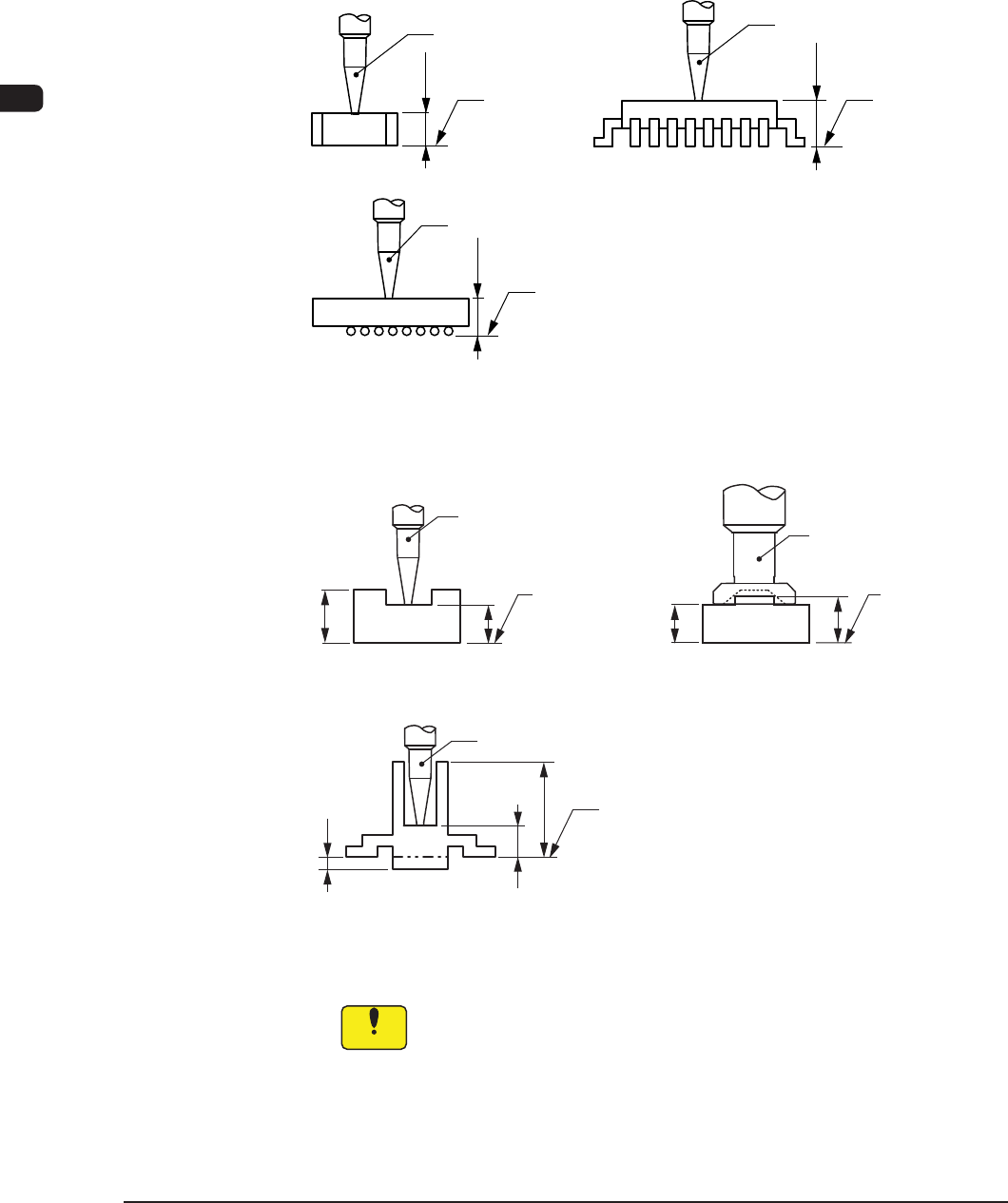

(2) T( 厚度 )、t( 厚度 )、Ut( 厚度 )[mm]
设定元件的厚度。
T( 厚度 ) : 从元件贴装面到元件最上面的厚度
t( 厚度 ) : 从元件贴装面到吸嘴吸取面的厚度
Ut( 厚度 ) : 从元件最下面到元件贴装面的厚度
•
对象元件
: 适用于所有对象元件。
T＝t
吸嘴
元件贴装面
Ut＝0
T＝t
吸嘴
元件贴装面
Ut＝0
T＝t
吸嘴
元件贴装面
Ut＝0
T 和 t 相同示例
FB6
T
t
吸嘴
元件贴装面
T
t
吸嘴
元件贴装面
Ut＝0
Ut＝0
Ｔ
吸嘴
元件贴装面
ｔ
Ut
T 和 t 不同示例
FB7
Notice
元件厚度 (T、t、Ut) 的设定与实际元件尺寸不符时，有可能发生吸
取元件与先装元件或线路板滑道碰撞。
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-21
(3) 电极尺寸 [mm]
设定元件的电极尺寸。
是图解数据。
电极
电极尺寸
FB8
Note
(a) 左右电极尺寸为相同尺寸。
(b) 元件整体明亮反射时，请将该数据设定为
“
0
”
。
•
对象元件 : 方形
1201-002
6OM-1602
2-22
第二章 2.2 (B01) 形状数据
(B01_03) 外形尺寸 1、2、3、4[mm]
Note
设定从模板中心到元件最外形的尺寸。
标记表示模板中心。
1
3
4
元
件
传
送
方
向
2
4
3
1
2
4
3
1
2
3
1
4
2
1
3
4
2
FB9
•
对象元件 : 异形、IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )、特殊
Note
IC( 复杂 )、连接器 ( 复杂 ) 以及其他带引脚 ( 复杂 ) 元件时，设定
外形尺寸的基准位置和设定引脚数据的
中心位置 ( 宽度方向 )n、
顶端位置 ( 长度方向 )n、
边角数据的位置 X、Y
边缘数据的边缘位置 X、Y
的基准位置必须相同。
(B01_04) 元件重量 [ 毫克 ]
设定元件的重量。
•
对象元件 : 适用于所有对象元件。
