第二章 2.2 (B01) 形状数据
(8) 缺少块数
设定缺少块数。
引脚排列中缺少引脚时，将被视为模块 ( 缺少引脚排列 ) 进行设定。
•
数据设定范
0～3
•
对象元件 : IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
(9)

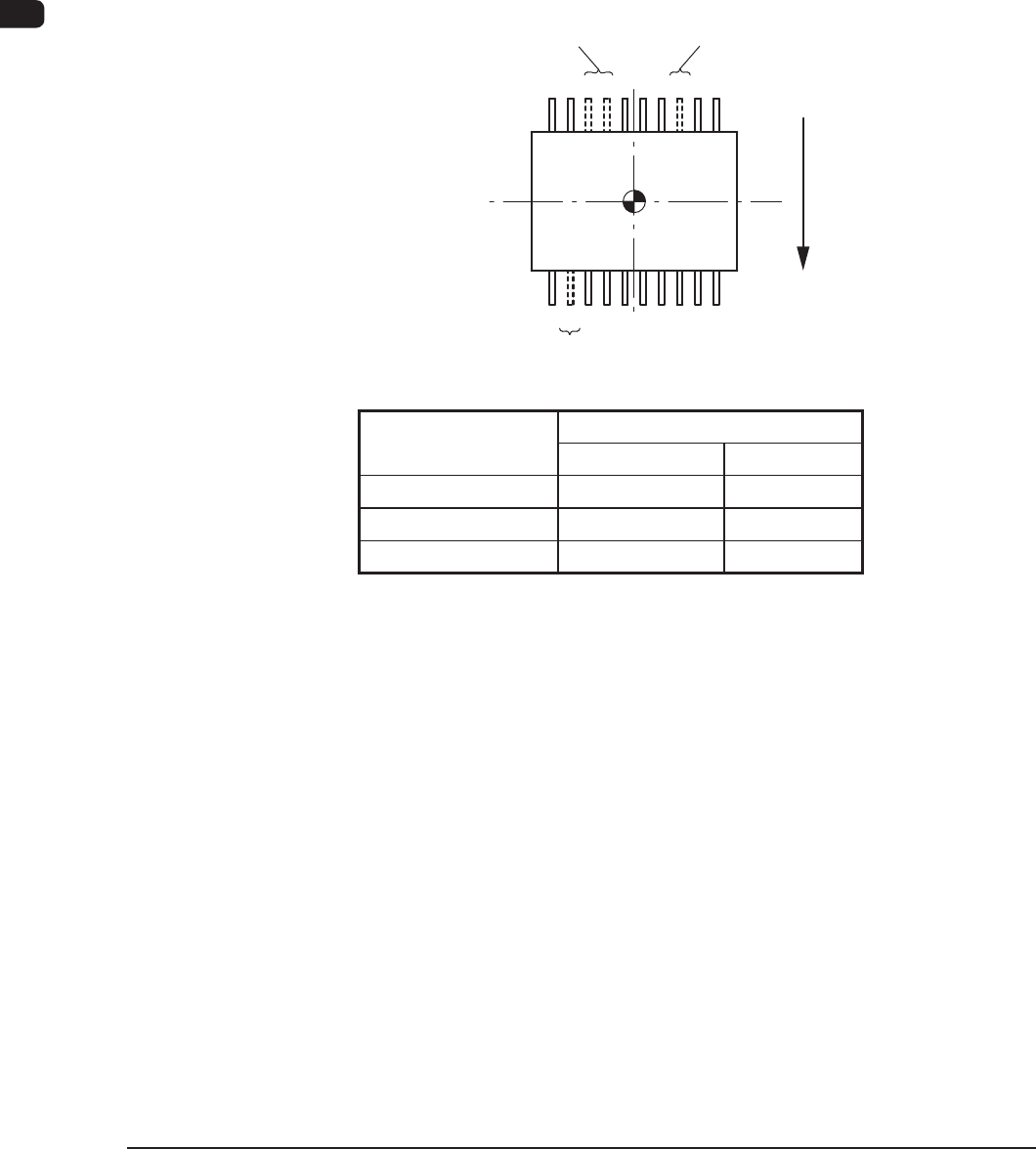

缺少管脚 ( 引脚 ) 块 1缺少数 [ 个 ]、开始位置
设定缺少引脚的数量及直到缺少引脚的数量。
1
元
件
传
送
方
向
引脚组2
引脚组1
23
4
5
678
9
10
10
98
7
6
5432
1
引脚组3
FB40
引脚组编号 缺少管脚块 1
缺少数 [ 个 ] 开始位置
1 001 003
2 002 007
3 001 002
TB17
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
1201-002
第二章 2.2 (B01) 形状数据
2-450910-001

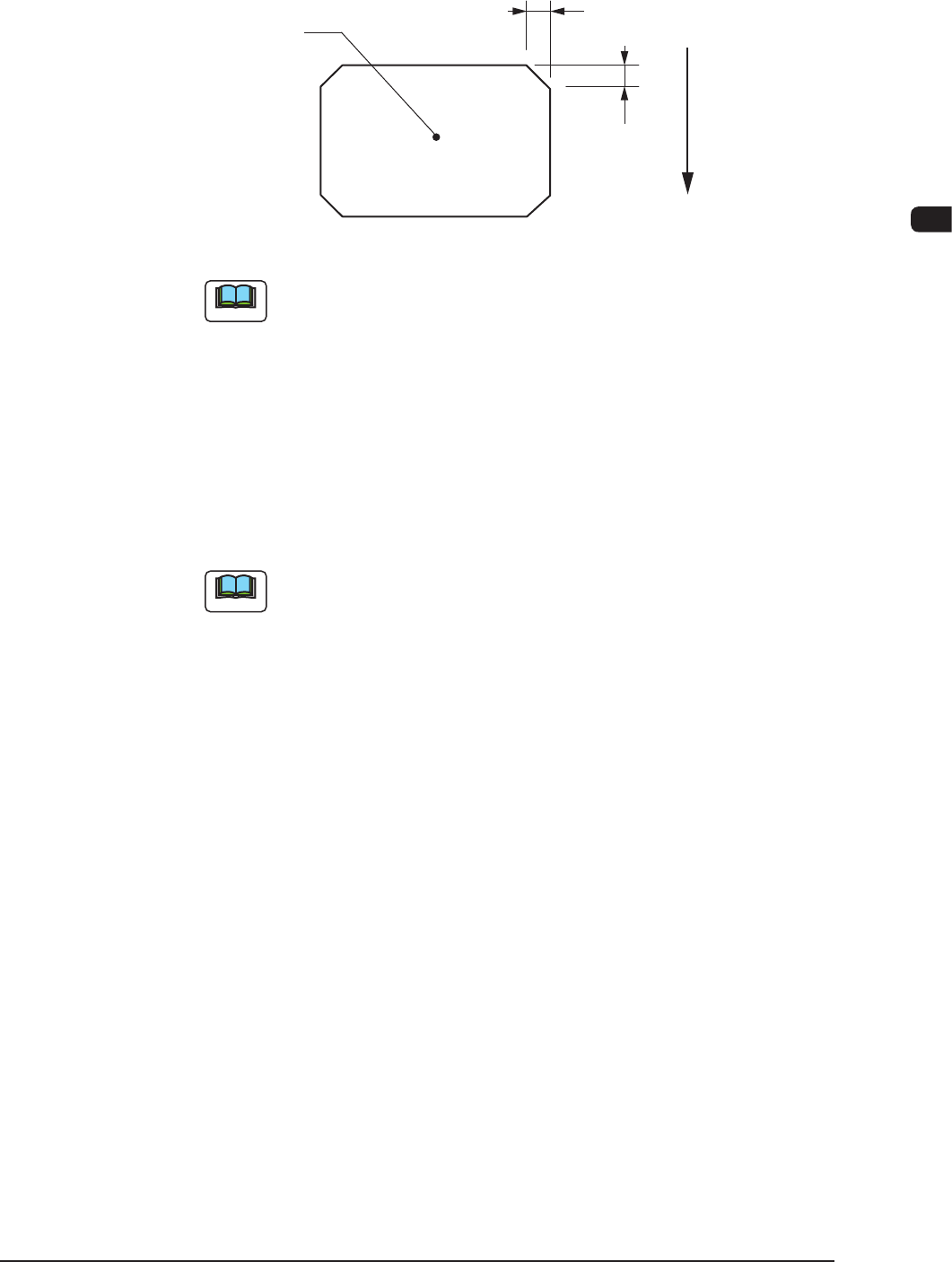

(B01_12) 边角数据
设定元件边角的形状、尺寸 X、尺寸 Y 等。
X
Y
元
件
传
送
方
向
1
3
2
4
元件
FB41
Note
异形只在形状指定为
“
通常 ( 矩形 )
”
时设定。
(1) 边角数据指定
从以下选择边角数据的设定方法。
自动 : 自动设定认为合适的 4 个边角相同的值。
手动 : 可设定任意值。
•
对象元件 : 异形、IC( 简单 )、连接器 ( 简单 )、
其他带引脚 ( 简单 )
Note
边角形状特殊时和各边角的尺寸不同时、或者无法正常进行
“
自动
”
识别时，请
“
手动
”
设定。
1201-002
(2) 设定方法
从以下选择元件边角的对称形式。
全部相同 : 设定 1 号边角数据，2 ～ 4 也被设定相同值。
左右对称 : 设定 1 和 2 的边角数据，4 和 3 也被设定相同值。
上下对称 : 设定 1 和 4 的边角数据，2 和 3 也被设定相同值。
个别设定 : 4 个边角必须全部设定。
•
对象元件
: 圆筒、方形、异形、IC( 简单 )、IC( 复杂 )、
连接器 ( 简单 )、连接器 ( 复杂 )、
其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
(3)
形状
设定边角 1、2、3、4 的形状。

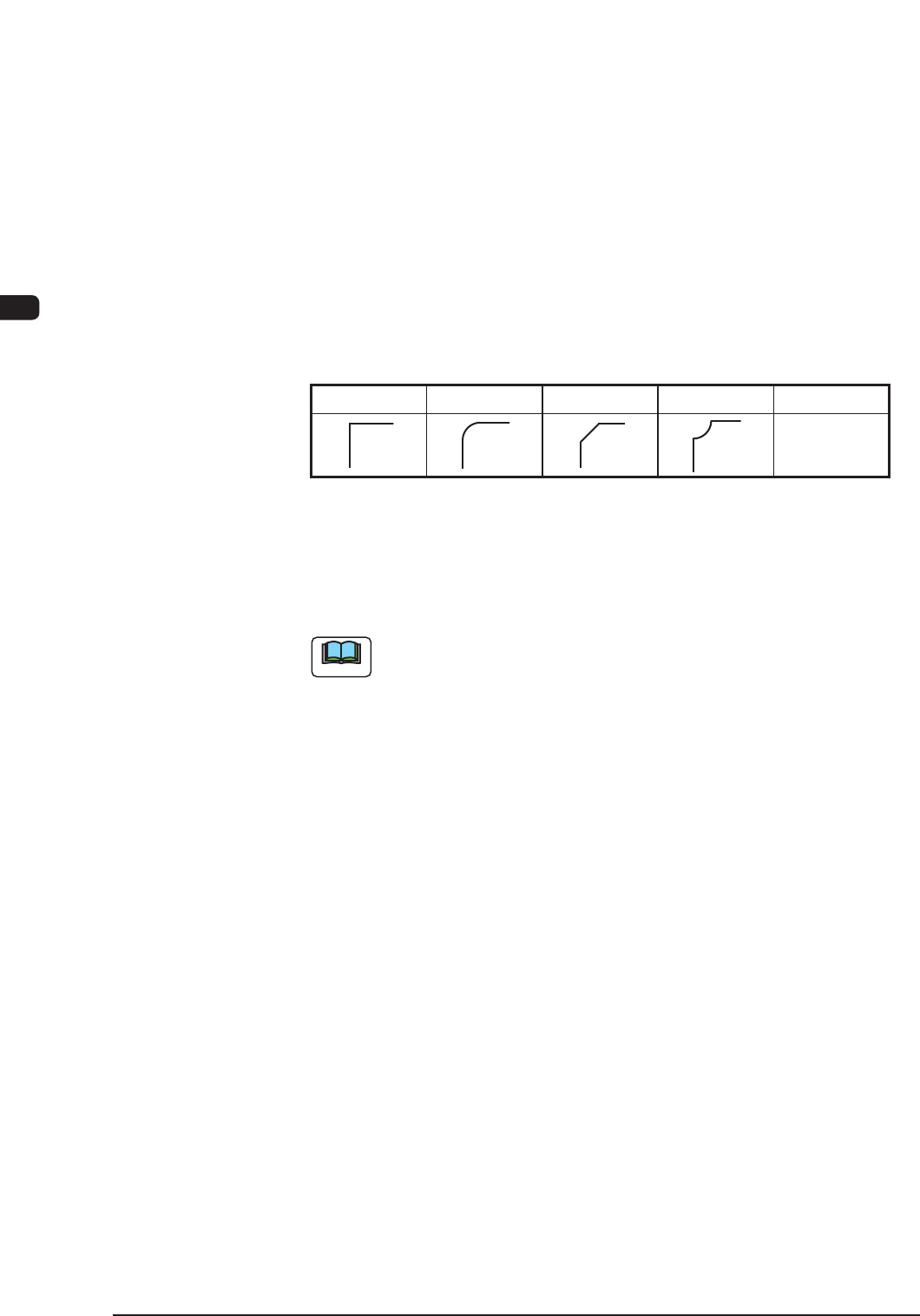

无倒角 R 角面 C 角面 逆 R 角面 不检测
( 不良 )
TB18
•
对象元件 : 圆筒、方形、异形、IC( 简单 )、
IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
Note
(a) 指定 2 个以上边角形状为
“
不检测
”
( 不良 ) 时，无法检出边角。
(b) 选定
“
无倒角
”
时，无需设定
“
尺寸 X、Y
”
。
