6OM-1602 第四章 3. 测定元件尺寸 4-17 3.2 区域阵列元件 3.2.1 BGA/CSP 测定图中的 [1] ～ [10] 处。 电极组为多个时，将扩展设定设为 “ 是 ” ，对电极组 2 ～ 6 也同样测定数据 [5] ～ [10]。 对于电极缺少的元件，也需将扩展设定设为 “ 是 ” ，并在 “ 电极缺少块数 ” 中设定缺少块数，也对图中的 [11] ～ [14] 处进行测定。 如果电极缺少块数为多个时，将 [11]…
6OM-1602
4-16
第四章 3. 测定元件尺寸
个别数据表 ( 异形)
最小输入单位 :0.01mm
1 元件尺寸 X( 横 ) 24 边缘数据 1 边缘宽度
2 元件尺寸 Y( 纵 ) 25 边缘数据 2 边缘宽度
3 元件尺寸 t( 厚度 )[T( 厚度 )] 26 边缘数据 3 边缘宽度
4 外形尺寸 1 27 边缘数据 4 边缘宽度
5 外形尺寸 2 28 边缘数据 1 边缘线补正值位置 X
6 外形尺寸 3 29 边缘数据 1 边缘线补正值位置 Y
7 外形尺寸 4 30 边缘数据 2 边缘线补正值位置 X
8 边角 1 的尺寸 X 31 边缘数据 2 边缘线补正值位置 Y
9 边角 1 的尺寸 Y 32 边缘数据 3 边缘线补正值位置 X
10 边角 1 的位置补正值 X 33 边缘数据 3 边缘线补正值位置 Y
11 边角 1 的位置补正值 Y 34 边缘数据 4 边缘线补正值位置 X
12 边角 2 的尺寸 X 35 边缘数据 4 边缘线补正值位置 Y
13 边角 2 的尺寸 Y
14 边角 2 的位置补正值 X
15 边角 2 的位置补正值 Y
16 边角 3 的尺寸 X
17 边角 3 的尺寸 Y
18 边角 3 的位置补正值 X
19 边角 3 的位置补正值 Y
20 边角 4 的尺寸 X
21 边角 4 的尺寸 Y
22 边角 4 的位置补正值 X
23 边角 4 的位置补正值 Y
TD3
1201-002
6OM-1602
第四章 3. 测定元件尺寸
4-17
3.2 区域阵列元件
3.2.1 BGA/CSP
测定图中的 [1] ～ [10] 处。
电极组为多个时，将扩展设定设为
“
是
”
，对电极组 2 ～ 6 也同样测定数据
[5] ～ [10]。
对于电极缺少的元件，也需将扩展设定设为
“
是
”
，并在
“
电极缺少块数
”
中设定缺少块数，也对图中的 [11] ～ [14] 处进行测定。
如果电极缺少块数为多个时，将 [11] ～ [14] 的数据对于电极缺少 2、3...
也要进行同样的测定。( 电极缺少块数最多可设定 40 块。)
Note
(a) 下图为元件 ( 无球面 ) 的俯视图，因此是电极组数 =1 的示例。
(b)
标记的中心为元件基准点。( 通常为模板的中心。)
[4]
[6]
[7]
[2]
[9]
[8]
[3]
[1]
[10]
[5]
元
件
传
送
方
向
电极组
中心
FD19
1201-003
6OM-1602
4-18
第四章 3. 测定元件尺寸

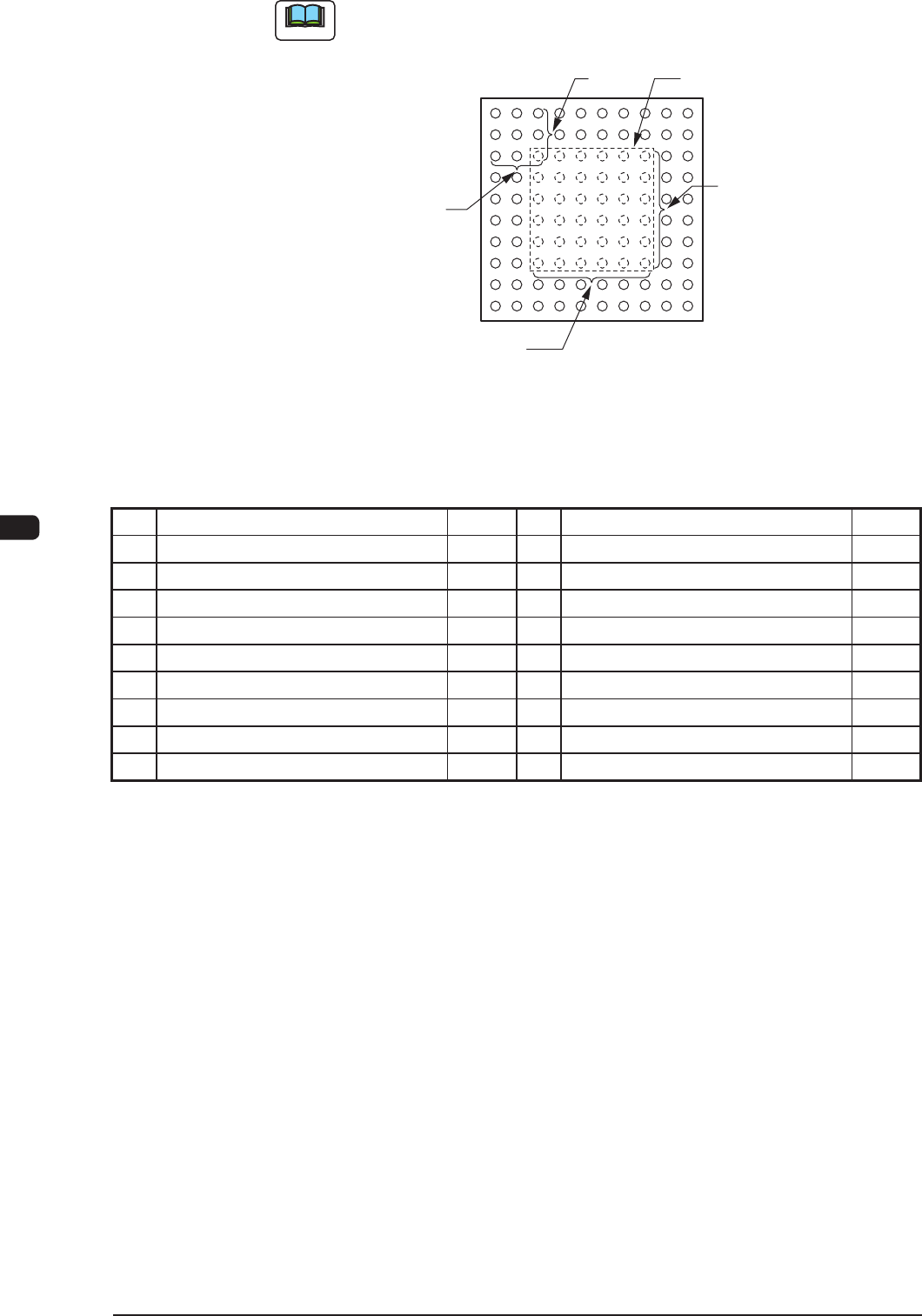

Note
图为元件 ( 没有电极的面 ) 俯视图。
[11]
[13]
[14]
[12]
1
1 2 3
2
3
电极缺少块
FD20
个别数据表 (BGA/CSP)
最小输入单位 :0.001mm
1 元件尺寸 X 11 电极缺少块 1 的起始行
2 元件尺寸 Y 12 电极缺少块 1 的起始列
3 元件尺寸 t( 厚度 )[T( 厚度 )] 13 电极缺少块 1 的行数
4 电极类型的尺寸 1 14 电极缺少块 1 的列数
5 电极块 1 的位置 X
6 电极块 1 的位置 Y
7 电极块 1 的行间距
8 电极块 1 的列间距
9 电极块 1 的行数
10 电极块 1 的列数
TD4
0910-001
