6OM-1602 第二章 2.2 (B01) 形状数据 2-37 (2) 类型编号 设定相应该组的引脚类型数据编号。 • 数据设定范围 1～4 • 对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、 连接器 ( 复杂 )、其他带引脚 ( 简单 )、 其他带引脚 ( 复杂 ) (3) 管脚 ( 引脚 ) 数[ 条 ] 设定引脚组内的引脚数。 • 数据设定范围 1 ～ 255 • 对象元件 : IC( 简单 )、IC(…
6OM-1602
2-36
第二章 2.2 (B01) 形状数据

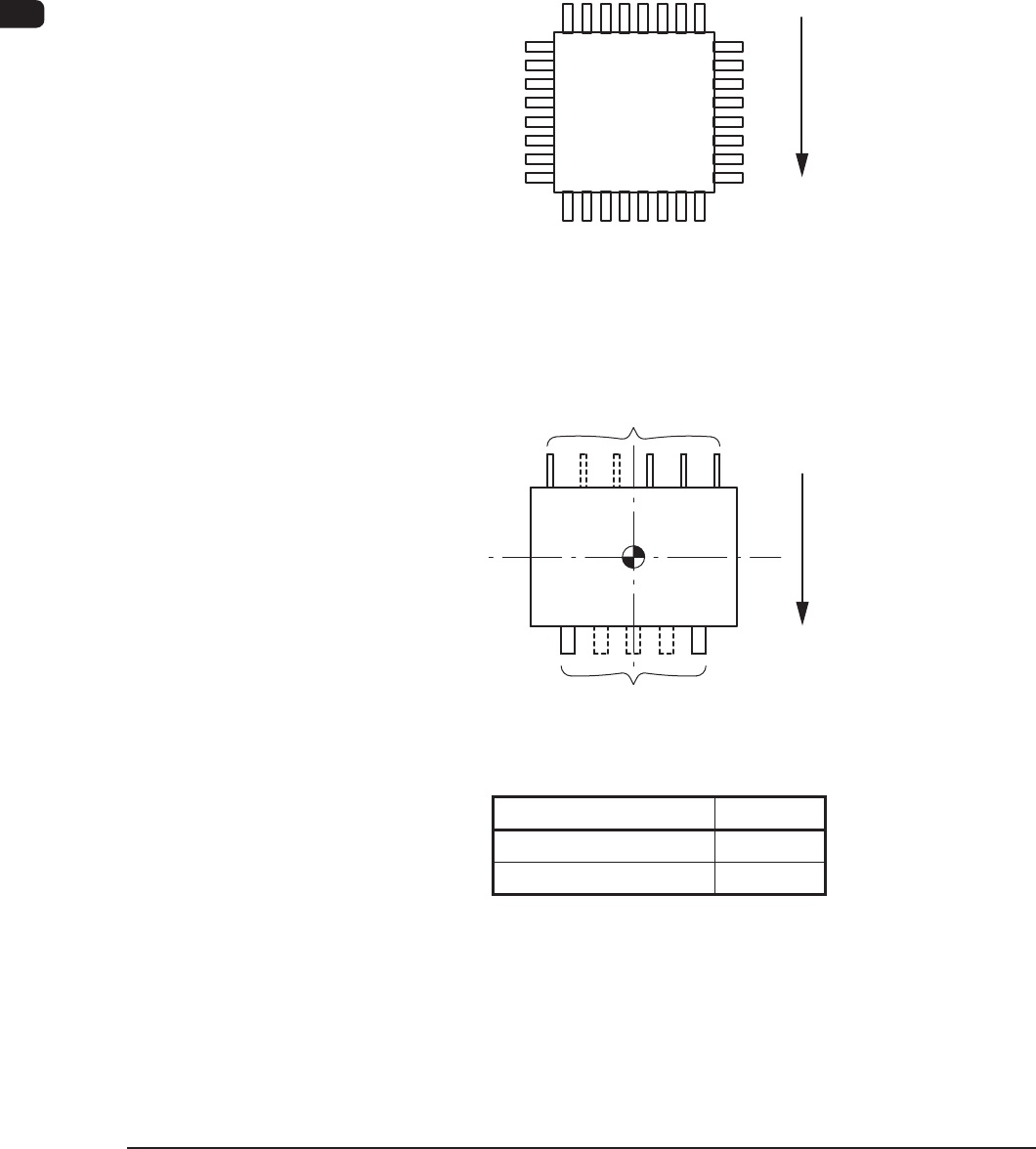

(B01_11) 组数据
设定由相同引脚类型形成的引脚组的位置、方向、排列等。
(1) 方向 [
°
]
设定引脚组的方向 ( 角度 )。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
元
件
传
送
方
向
180゜
0゜
270゜90゜
FB29
例:
引脚组2
引脚组1
元
件
传
送
方
向
0°
180°
FB30
引脚组号 方向 [
°
]
1 0
2 180
TB16
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-37
(2) 类型编号
设定相应该组的引脚类型数据编号。
•
数据设定范围
1～4
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
(3) 管脚 ( 引脚 ) 数[条 ]
设定引脚组内的引脚数。
•
数据设定范围
1 ～ 255
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
引脚数1
引脚数2
元
件
传
送
方
向
FB31
Note
引脚缺少数不包括在引脚数内。
1201-002
6OM-1602
2-38
第二章 2.2 (B01) 形状数据
(4) 间距 [mm]
设定引脚组内的引脚间距。
•
对象元件 : IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
间距1
间距2
元
件
传
送
方
向
FB32
例 : 特殊情况
间距
无引线
间距
电极
元件仰视图
FB33
