6OM-1602
第四章 2. 确认元件形状
4-3
2. 确认元件形状
为了从标准元件数据库中查找类似形状的元件而进行元件形状的确认。
Note
确认使用元件属于哪种元件形状。
新建时，如果属于特定元件形状，就易于创建数据。

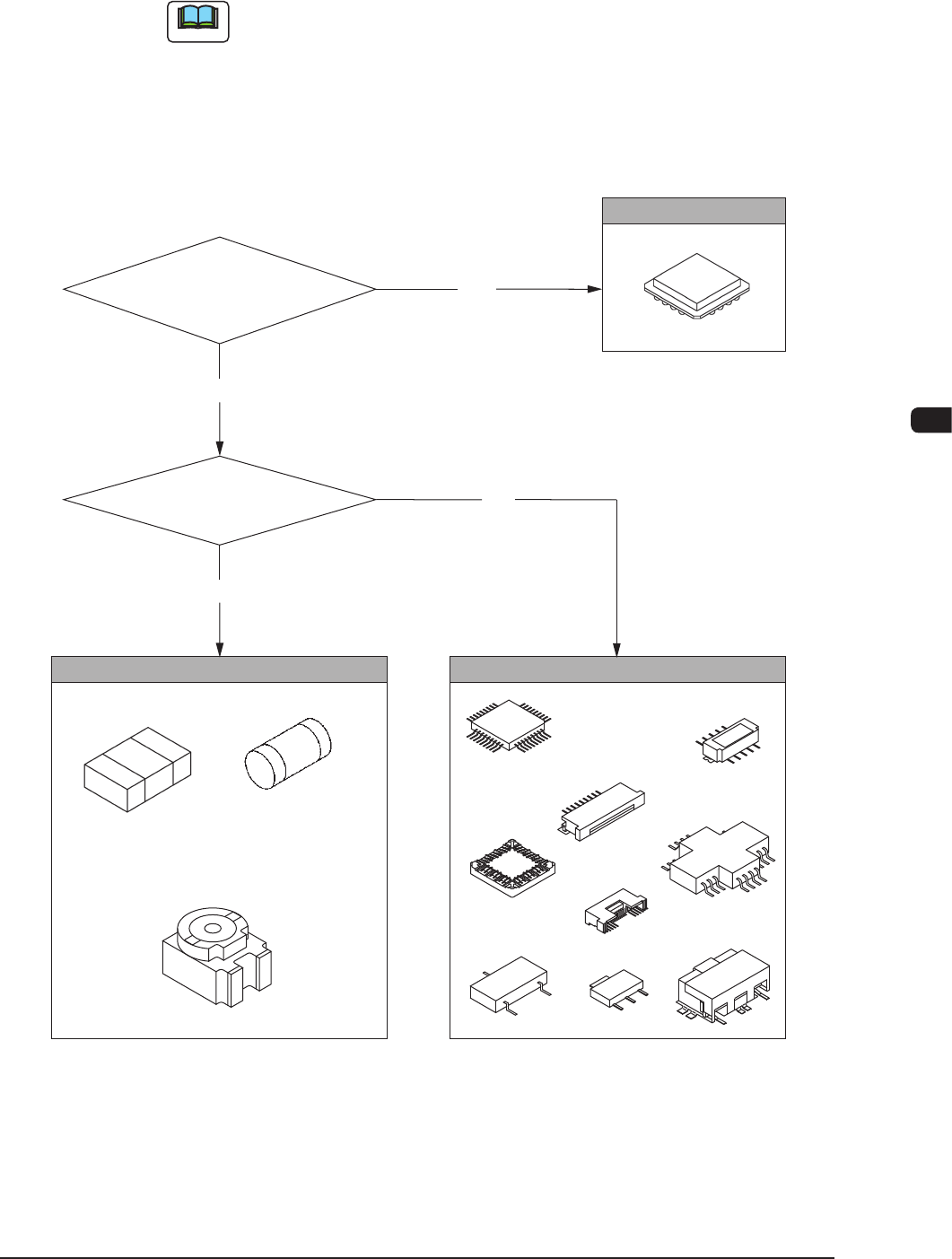

2.1 确认步骤
(1) 确认元件上是否带引脚。
带引脚吗？
无引脚
带引脚
区域阵列
是
贴装面有栅格状排
列的圆形电极 ( 球 ) 吗？
是
否
否
(选项)
FD1
0910-001
6OM-1602
4-4
第四章 2. 确认元件形状

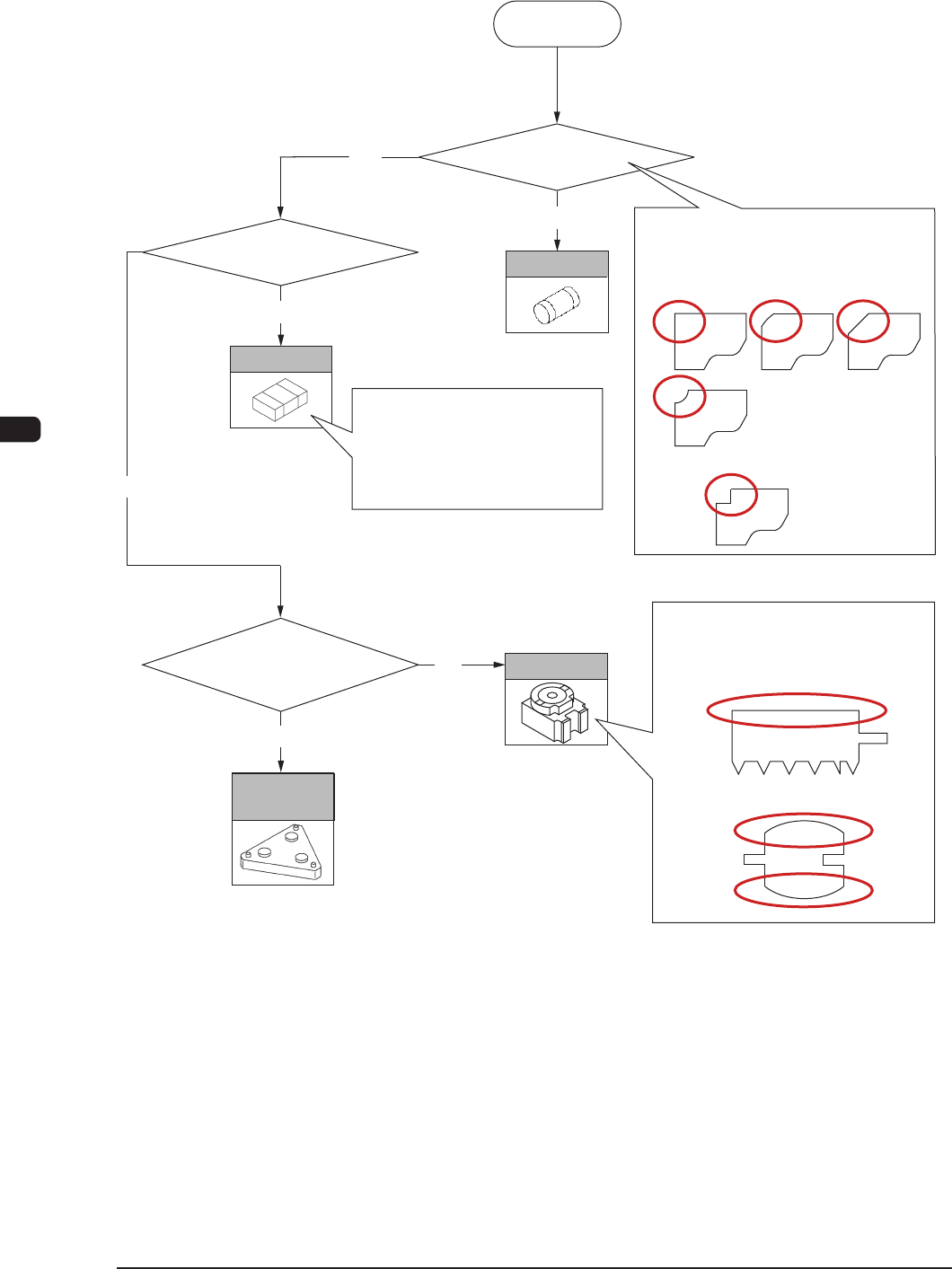

(2) 使用以下作业流程图特定各无引脚、带引脚、区域阵列元件的元件形状。
无引脚
是方形吗？
是
方 形
否
异 形
元件的边(边缘 无凹凸、全
部为直线或者，可以识别出
三个边角
其 他
(特殊)
异形元件的条件
能识别的边缘
不能识别的边缘
元件外形是以直线
四边围绕着吗？
是
否
是圆筒形吗？
是
圆 筒
无引脚
圆筒元件的条件
不能识别的边角
否
须能识别出三个边角
方形元件的条件
最少能识别出两处边(边缘)
能识别的边角
FD2
0910-001
6OM-1602
第四章 2. 确认元件形状
4-5

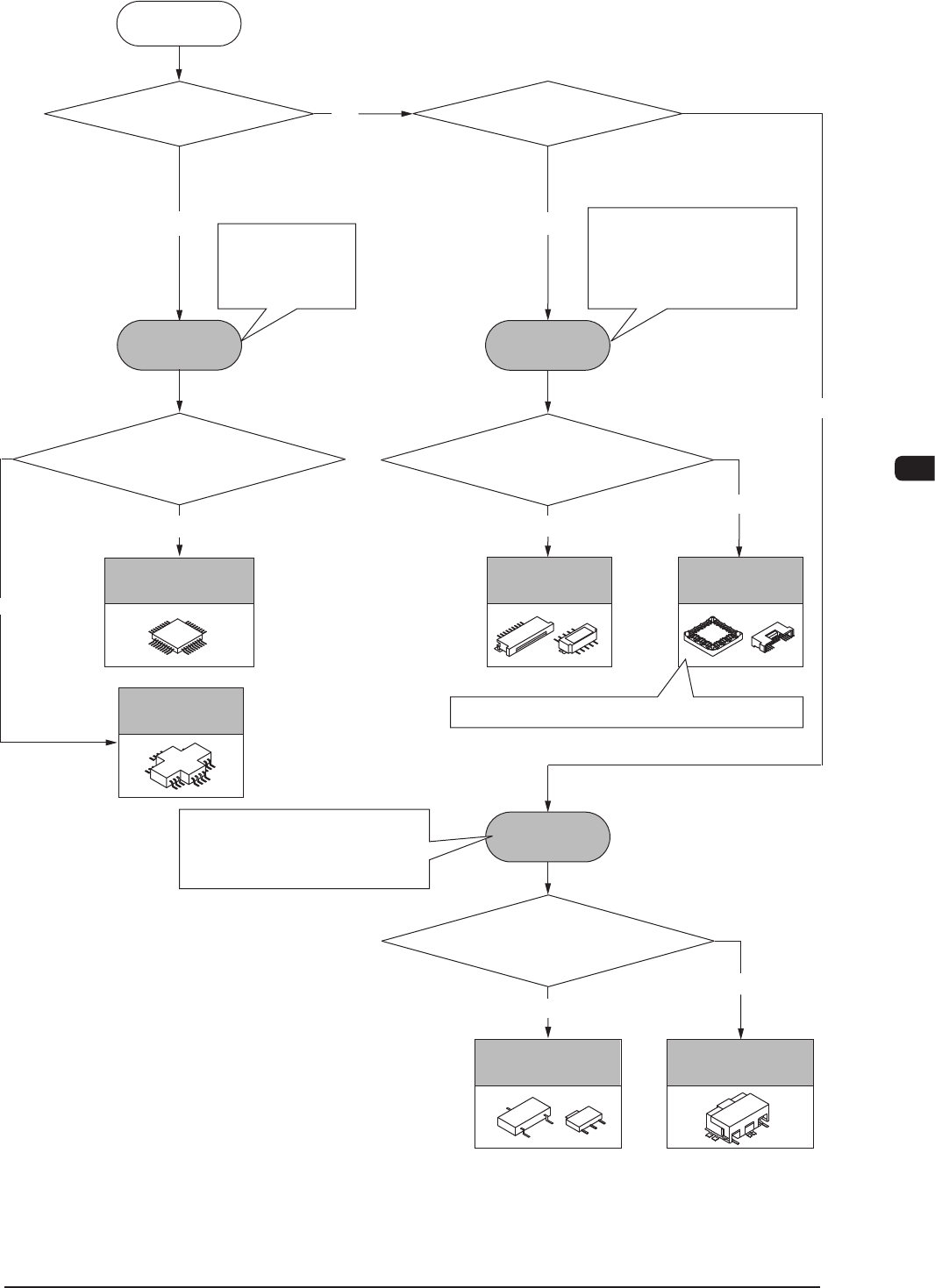

带引脚
是IC元件吗？
是
IC
(简单形状)
是连接器元件吗？
是
带引脚
否
同侧的引脚
根部位置完全相同吗？
连接器
是
连接器
(简单形状)
连接器
(复杂形状)
否
IC
同侧的引脚
根部位置完全相同吗？
是
IC
(复杂形状)
否
否
其他
带引脚
同侧的引脚
根部位置完全相同吗？
是
其他带引脚
(简单形状)
其他带引脚
(复杂形状)
否
引脚朝向元件内侧的元件归类为复杂形状。
微型晶体管、小功率晶体管、
过虑器、二极管、LED、
线圈等
FFC/FPC连接器、
线路板对线路板连接器、
电线对线路板连接器、
PLCC插座等
SOP、QFP、
TSOP、PLCC、
SOJ、LCC等
FD3
0910-001
