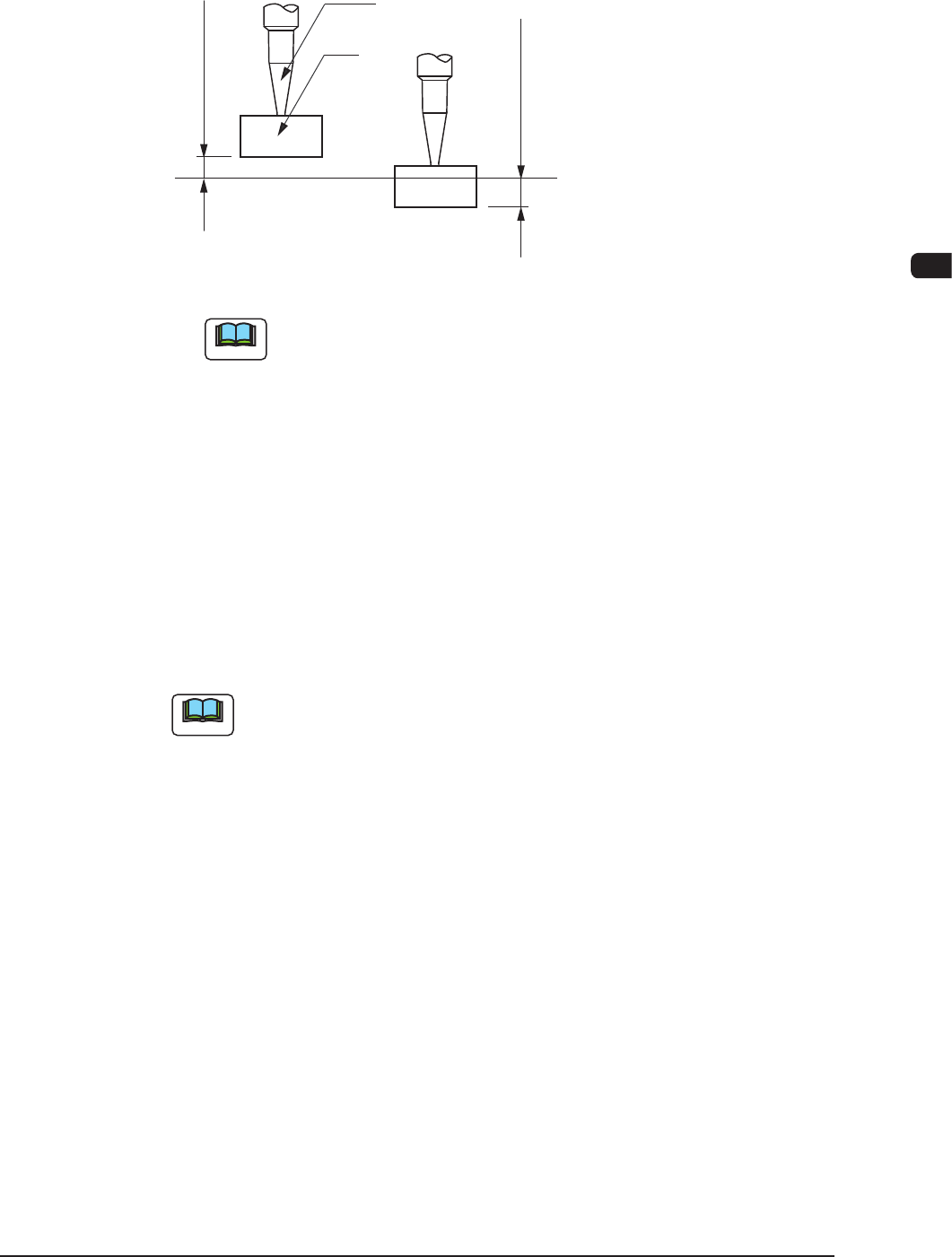

(D01_12) 贴装高度 [mm]
贴装元件时以元件贴装面为基准设定吸嘴下降高度。
吸嘴
贴装高度(＋)
贴装高度(－)
元件
元件贴装面(基准)
FB99
Note
(a) 贴装时的吸嘴下降高度取决于
“
形状数据
”
项的元件厚度 (t) 数
据，但是在故意改变贴装时的吸嘴下降高度的情况下，可用此数
据进行调整。
通常设定为能够吸取线路板下弯曲的值 ( 正值 )。
(b) 如想让贴装时的吸嘴下降高度低于元件贴装面时，设定
“
+
”
(正
值 )。
(c)
设定的数据值在实际动作中有时会受控制上的制约。
(D01_13) 认识 ( 识别 ) 时间 [ 秒 ]
设定元件识别处理所需的标准时间。
•
数据设定范围
0.000 ～ 1.000
Note
(a) 用于最优化处理中。
(b) 设定为 [0.000] 时，将自动算出预想时间。
1201-002
(D01_14) 料带传送减速 [%]
输入带式送料器传送速度的减速率。
(D01_15) 元件排出位置
因元件识别异常而无法进行贴装时，从以下选择元件排出位置。
自动 再利用传送带　排出箱
Note
(a) 通常请选择
“
自动
”
。
(b) 只有再利用传送带 ( 选项 ) 安装在装置时才可以选择
“
再利用传
送带
”
。
(D01_16) 贴装高度反馈
选择贴装高度反馈功能为
“
使用
”
或
“
不使用
”
。
此数据用于使用元件状态检出传感器调整元件贴装高度。
Note
(a) 根据引脚的弯曲程度，有时必须更改元件贴装时推入量的设定。
推入量偏少时，由于粘附剂的影响，有时会发生贴装偏离。
(b) 元件厚度和元件状态检出传感器的测定值有很大差异时，请适当
设定
“
元件厚度
”
数据和
“
贴装高度
”
数据。
1201-002
(D01_17) 元件厚度检查 ( 检测 )[mm]
设定元件厚度检测值。
吸嘴
检测元件厚度
元件状态检出传感器光轴(下限)
元件
FB100
•
已知元件厚度的允许值时
厚度 (t)
−
允许值
−
0.2mm
•
未知元件厚度的允许值时
厚度 (t)
−
0.3mm
•
设定为
“
0.00mm
”
时，不进行元件厚度检测。
Note
(a) 已设定元件厚度 (Ut) 时，有必要进行测试。
(b) 推荐值
“
元件厚度 - 0.20mm
”
(c)
检出薄于该检测值的元件时，被视为异常处理。
