6OM-1602 2-48 第二章 2.2 (B01) 形状数据 (5) 位置补正值 X、Y[mm] 设定各边角 1、2、3、4 的位置补正值 X 和 Y。 当边角数据被指定为自动或手动，位置补正值为零 (0.00) 时，边角位 置就是模板的边角。 • 如下图中的边角 A 的情况，请在 B 或 C 的任意位置上设置边角位置。 +Y +X A C(0，-c) B(-b，0) +X +X +X +Y +Y +Y FB45 • 对象元件 : …

100%1 / 187

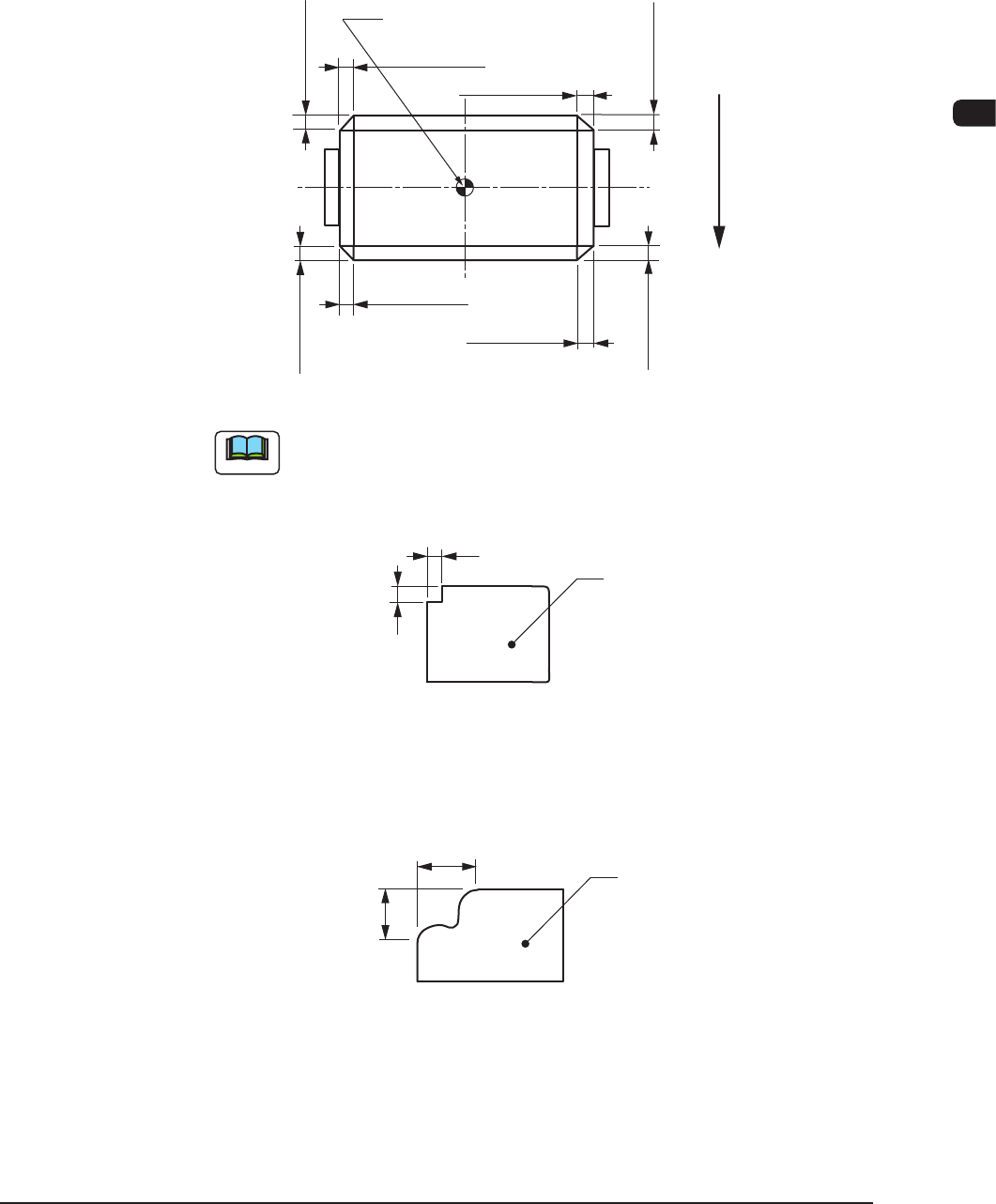

(4) 尺寸 X、Y[mm]
设定边角１、２、３、４的尺寸 X 和 Y。
•
对象元件 : 圆筒、方形、异形、IC( 简单 )、
IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
边角4X
边角1Y
元
件
传
送
方
向
边角4Y
边角3Y
边角2X
边角3X
边角2Y
边角1X
模板中心
FB42
Note
(a) 如下图中 A 边角的情况，即使
“
形状
”
设定为
“
不检测
”
时，也
设定
“
尺寸 X、Y
”
。
此时到边角类似位置为
“
尺寸 X、Y
”
。
X
Y
元件
A
FB43
(b) 如下图，在元件边角存在如 A、B 的两个相似边角时，设定为
“
不
检测
”
( 不良 )。
此时
“
尺寸 X
”
设为 C 的尺寸，
“
尺寸 Y
”
设为Ｄ的尺寸。
A
B
C
D
元件
FB44
1201-002
(5) 位置补正值 X、Y[mm]
设定各边角 1、2、3、4 的位置补正值 X 和 Y。
当边角数据被指定为自动或手动，位置补正值为零 (0.00) 时，边角位
置就是模板的边角。
•
如下图中的边角 A 的情况，请在 B 或 C 的任意位置上设置边角位置。
+Y
+X
A
C(0，-c)
B(-b，0)
+X
+X
+X
+Y+Y
+Y
FB45
•
对象元件 : 异形、IC( 简单 )、连接器 ( 简单 )、
其他带引脚 ( 简单 )
1201-002
(6) 位置 X、Y[mm]
设定边角位置 X 和 Y。
将模板中心 ( 设定外形尺寸的基准位置 ) 作为原点时，如下所示边角
位置的坐标中标有正 (+) 或负 (-) 符号。
边角位置
Y(+)
X(+)
X(-)
Y(-)
FB46
•
对象元件 : IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
1201-002
