6OM-1602 4-14 第四章 3. 测定元件尺寸 3.1.3 异形 测定图中 [1] ～ [23] 处。 Note (a) 图中 (1)、(2)、(3)、(4) 对应边角数据 1、2、3、4。 (b) 标记的中心为模板中心。 元 件 传 送 方 向 [1] [2] [8] [4] [12] [13] [16] [17] [20] [21] (1) (2) (3) (4) [3] [5] [9] [6] [7] (1) (2) (4…
6OM-1602
第四章 3. 测定元件尺寸
4-13
个别数据表 ( 方形 )
最小输入单位 :0.01mm
1 元件尺寸 X( 横 )
2 元件尺寸 Y( 纵 )
3 元件尺寸 t( 厚度 )[T( 厚度 )]
4 边角 1 的尺寸 X
5 边角 1 的尺寸 Y
6 边角 1 的位置补正值 X
7 边角 1 的位置补正值 Y
8 边角 2 的尺寸 X
9 边角 2 的尺寸 Y
10 边角 2 的位置补正值 X
11 边角 2 的位置补正值 Y
12 边角 3 的尺寸 X
13 边角 3 的尺寸 Y
14 边角 3 的位置补正值 X
15 边角 3 的位置补正值 Y
16 边角 4 的尺寸 X
17 边角 4 的尺寸 Y
18 边角 4 的位置补正值 X
19 边角 4 的位置补正值 Y
TD2
0910-001
6OM-1602
4-14
第四章 3. 测定元件尺寸
3.1.3 异形

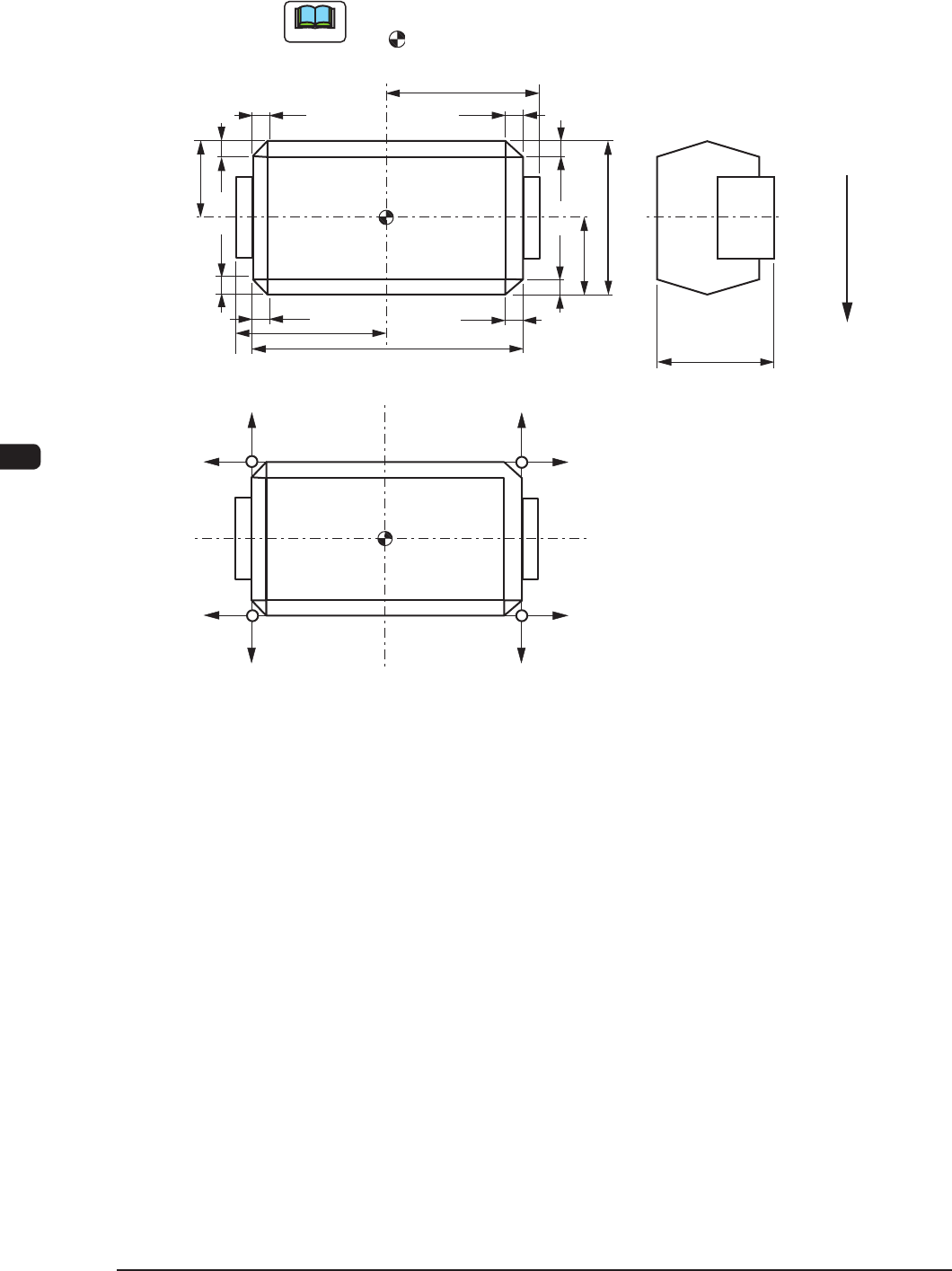

测定图中 [1] ～ [23] 处。
Note
(a) 图中 (1)、(2)、(3)、(4) 对应边角数据 1、2、3、4。
(b)
标记的中心为模板中心。
元
件
传
送
方
向
[1]
[2]
[8]
[4]
[12]
[13]
[16]
[17]
[20]
[21]
(1)
(2)
(3)
(4)
[3]
[5]
[9]
[6]
[7]
(1)
(2)
(4)
(3)
+Y
+X
+Y
+X
+Y
+X
+Y
+X
[10]
[14]
[18]
[11]
[22]
[23]
[19]
[15]
FD17
0910-001
6OM-1602
第四章 3. 测定元件尺寸
4-15
Note
(a) 图中 (1)、(2)、(3)、(4) 对应边角数据 1、2、3、4。
(b)
标记的中心为模板中心。
元
件
传
送
方
向
(1)
(2)
(3)
(4)
[31]
[28]
[29]
[30]
边缘检出
可能位置
边缘检出可能位置
(1)
(2)
(3)
(4)
[26]
[24]
[33]
[35]
[32]
[34]
[25]
[27]
FD18
