6OM-1602 第一章 3. 标准元件 ID 的检索 1-3 3. 标准元件 ID 的检索 为了在线路板上贴装元件，必须在线路板程序中设定准备贴装元件的 元件 ID。 为此检索贴装元件是否以标准元件 ID 登录在另外一本使用说明书 “ 元件库数据 ( 元件数据库 )NT05001 ” 中。 标准元件 ID 的检索 进行检索之前，从交货规格图、目录、实际 元件准备以下信息。 • 元件厂家名称、元件名称 • 厂家决定的元件类型、封装名称 …

100%1 / 187
1-2
第一章 2. 元件 ID 和元件数据库
1008-002
•
元件数据库的构成
元件数据库
元件 ID
元件数据库
分类数据
控制数据
供给数据
可否贴装数据
形状数据
认识数据
元件共享数据
元件个别数据
元件数据库的构成 FA2
•
各数据的说明
数据项目 参照内容
分类数据 第二章 2.1(A01) 分类数据
形状数据 第二章 2.2(B01) 形状数据
认识 ( 识别 ) 数据 第二章 2.3(C01) 认识 ( 识别 ) 数据
控制数据 第二章 2.4(D01) 控制数据
供给数据 第二章 2.5(E01) 供给数据
可否贴装数据 第二章 2.6(F01) 可否贴装数据
TA2
•
元件数据库用网络终端 ( 选项 ) 或主机装置编写。
Notice
如果收进使用了透过识别的元件数据库，在 SIGMA-G4/G5 中就会用反射识
别进行识别，因此有时会因缺乏必要信息而导致无法正确识别。
关于无法正确识别的元件数据库，在变换库时显示警告。
第一章 3. 标准元件 ID 的检索
1-3
3. 标准元件 ID 的检索
为了在线路板上贴装元件，必须在线路板程序中设定准备贴装元件的
元件 ID。
为此检索贴装元件是否以标准元件 ID 登录在另外一本使用说明书
“
元件库数据 ( 元件数据库 )NT05001
”
中。
标准元件 ID 的检索 进行检索之前，从交货规格图、目录、实际
元件准备以下信息。
•
元件厂家名称、元件名称
•
厂家决定的元件类型、封装名称
关于检索方法，请参照使用说明书
“
元
件库数据 NT05001
”
相关内容。
有登录 使用相应的标准元件 ID。
无登录 新建元件数据库。
请参照
“
第四章 元件数据库的新建
”
章节。
0910-001
Reference
Reference

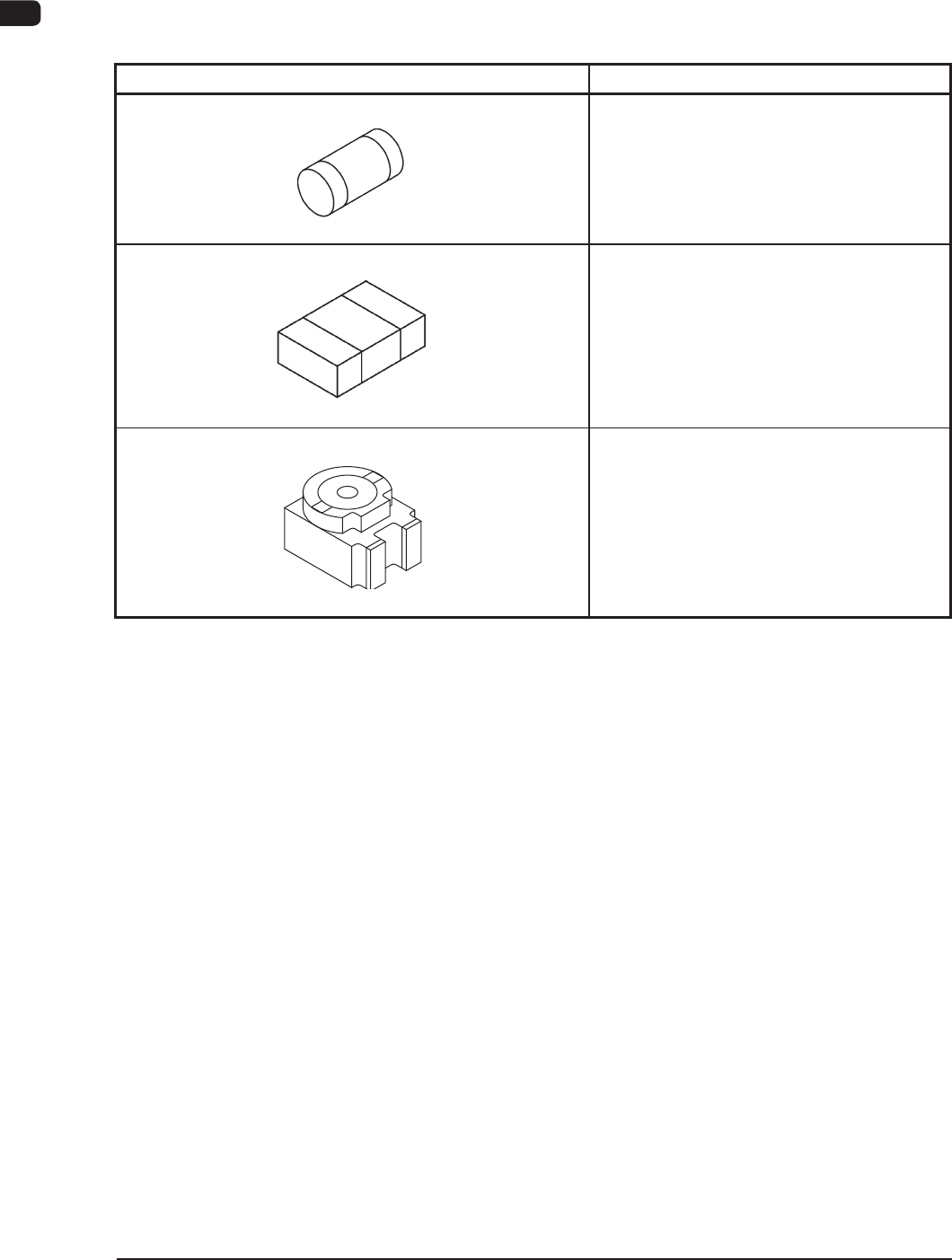

4. 元件形状的分类
为了区分元件数据库组，对元件形状进行分类。
4.1 无引脚
元 件 形 状 对象参考元件
圆筒
FA3
•
圆筒片状元件
电阻器、电容器、二极管、
其他类似形状元件
方形
FA4
•
方形片状元件
电阻器、叠层电容器、线圈、
片状陶瓷滤波器、
其他类似形状元件
异形
FA5
•
异形片状元件
半固定电位器、
微调电容器、
其他类似形状元件
TA3
