(B01_14) 电极数据
是有关元件电极的基本设定。

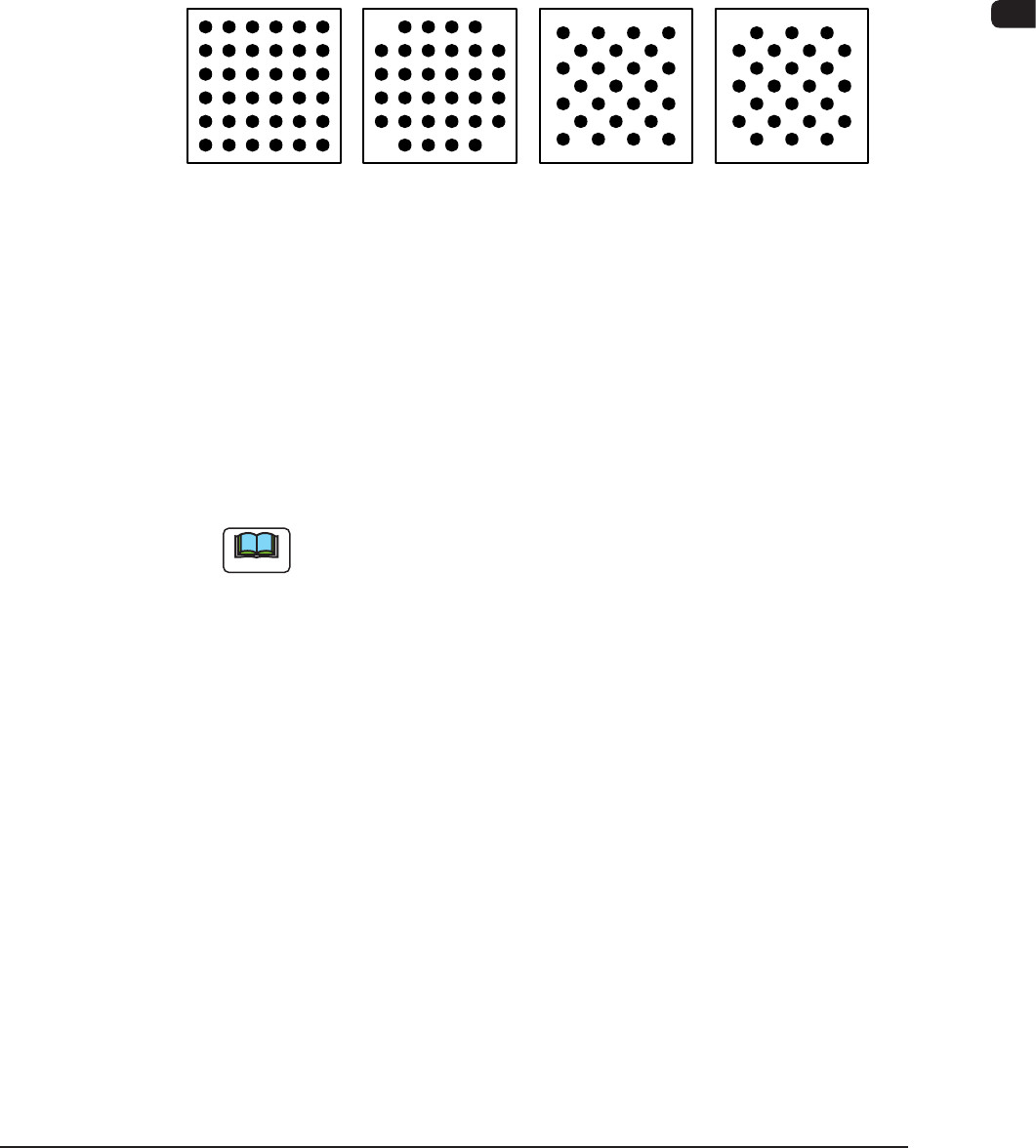

(1) 排列
从以下选择电极的排列形状。
方形陈列 ( 规则 ) : 通常的栅格排列。
方形缺角陈列 ( 自定义 ) : 栅格排列中四角无电极的排列。
间隔陈列 ( 棋盘格 ) : 棋盘格状排列。
反间隔陈列 ( 翻转棋盘格 ) : 逆向棋盘格排列。
规则
自定义
棋盘格
翻转棋盘格
元件仰视图
FB51
•
对象元件 : BGA/CSP( 简单 )
(2)明暗极性
从以下选择电极相对模板的照射状态。
明
: 电极比模板亮时选择。
暗 : 电极比模板暗时选择。
Note
(a) 通常选择
“
明
”
。
(b) 模板为陶瓷制的 BGA 时，有时选择
“
暗
”
效果更好。
•
对象元件 : BGA/CSP( 简单 )、BGA/CSP( 复杂 )
1201-002
(3) 电极类型
从以下选择电极类型。
球形 : 电极为球 (BGA) 等情况时选择。
岸面 : 电极为岸面 (LGA) 等情况时选择。
•
对象元件
: BGA/CSP( 简单 )、BGA/CSP( 复杂 )
(4) 扩展设定
设置是否设定扩展数据。
选择
“
使用
”
或
“
不使用
”
。
设定扩展设定为
“
使用
”
，可进一步设定电极缺少信息等扩展数据。
可设定的扩展数据见下表。
区域阵列
BGA/CSP( 简单 )
类型数 ○
组数 ○
检查条件 ○
位置 ○
缺少设定 ○
缺少块数 ○
TB20
•
对象元件 : BGA/CSP( 简单 )
(5)
类型数
设定电极类型数。
•
数据设定范围
1～3
•
对象元件 : BGA/CSP( 简单 )
Note
根据设定多个类型，可以对应混有不同直径电极的元件。
1201-003
(6) 组数
设定电极组数。
•
数据设定范围
BGA/CSP ( 简单 ) : 1 ～ 30
BGA/CSP ( 复杂 ) : 1 ～ 3000
•
对象元件 : BGA/CSP( 简单 )、BGA/CSP( 复杂 )
Note
对于不能用一种排列方式表示的特殊排列 BGA，可增加电极组数使用。
电极组之间可以重叠。

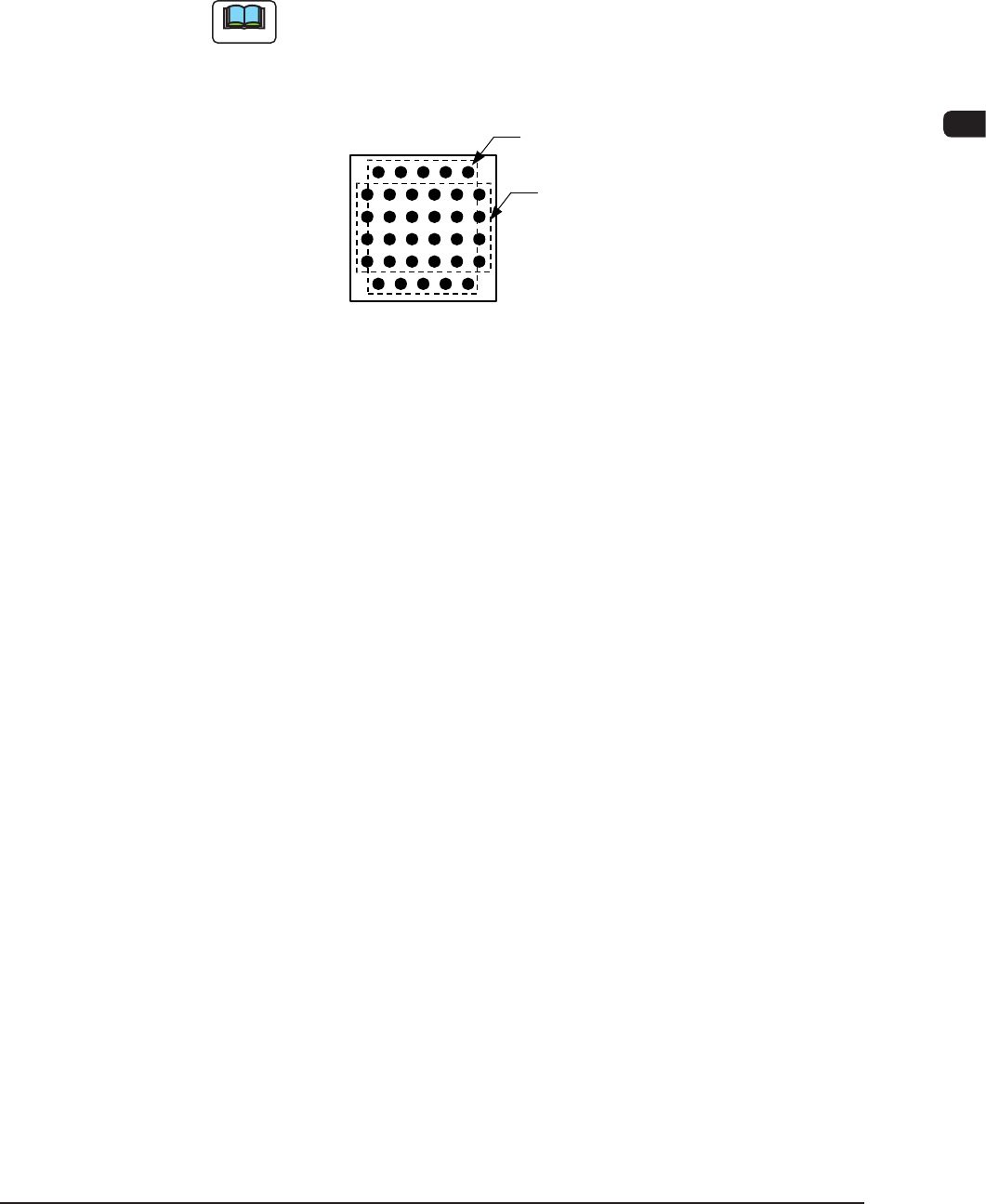

例 :
第 1 行与第 6 行的电极排列相对第 2 ～ 5 行偏离了半个间距。
电极组1
(4行6列)
电极组2
(2行5列)
元件仰视图
FB52
