6OM-1602
2-66
第二章 2.2 (B01) 形状数据
(3) 数[条 ]
设定特殊组内的数。
个数
元件
FB65
(4) 间距 [mm]
设定特殊组内的间距。
间距
元件
FB66

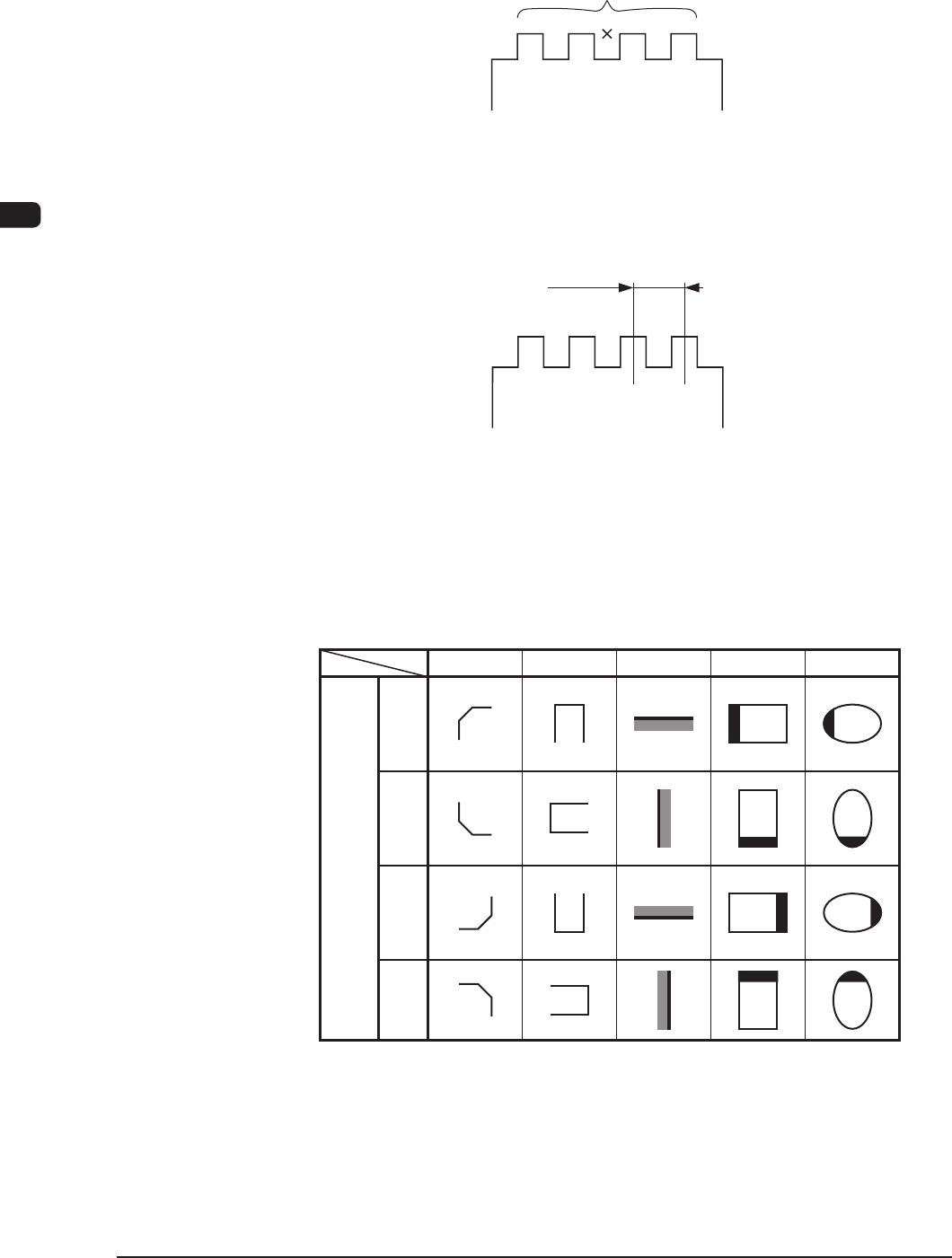

(5) 方向 [
°
]
设定特殊组的方向 ( 角度 )。
方向图像如下 :
可以按 1°单位设定。
L形 U形 边缘
方向
0°
90°
180°
270°
长方形 椭圆
TB21
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-67
(BO1_20) 元件图解数据
设定元件图解追加显示。
类型数 : 设定识别部位的类型数。
组数 : 设定识别部位的组数。
类型编号 : 表示类型号。
(1) 形状
选择识别部位的形状。
(2) 幅 ( 宽度 )[mm]
设定识别部位的宽度。
(3)
高度 [mm]
设定识别部位的高度。

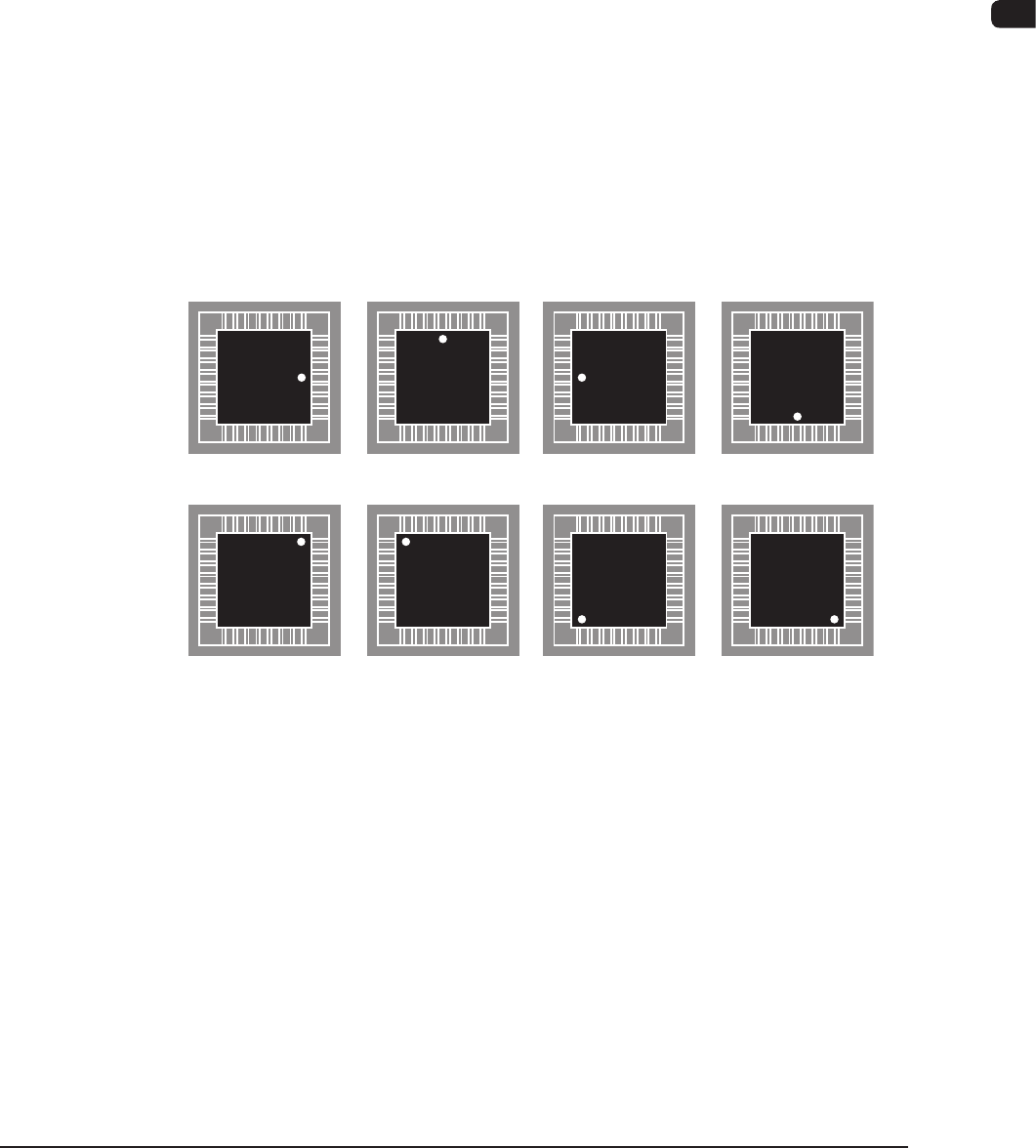

(4) 方向 [
°
]
设定识别部位的方向。
0: 左 1: 下2: 通常 3: 上
4: 左下 5: 右下6: 右上 7: 左上
FB66-1
1201-003
6OM-1602
2-68
第二章 2.2 (B01) 形状数据
组编号
设定相同类型组的位置、数、间距、方向。
(1) 类型编号
表示类型编号。
(2)
位置 宽度方向、长度方向 [mm]
设定特殊组的位置。
从设定外形尺寸的基准位置设定位置坐标。
L 形 U 形 边缘 长方形 椭圆
FB67
Note
坐标系如下。
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
FB68
1201-003
