6OM-1602 2-64 第二章 2.2 (B01) 形状数据 (BO1_18) 类型编号 形状、宽度、高度等进行特定识别部位的设定。 W W H H W H W L 形 U 形 边缘 长方形 椭圆 W H FB62 • 对象元件 : 特殊 (1) 形状 选择识别部位的形状。 (2) 幅 ( 宽度 )[mm] 设定识别部位的宽度。 (3) 高度 [mm] 设定识别部位的高度。 (4) 明暗 从以下选择识别部位照映其周围的方式。 标准 …
6OM-1602
第二章 2.2 (B01) 形状数据
2-63
(BO1_17) 形状数据
设定识别部位的类型数、组数。
•
对象元件 : 特殊
(1) 类型数
设定识别部位的类型数。
•
数据设定范围
1～8
(2)
组数
设定识别部位的组数。
•
数据设定范围
1～8
0910-001
6OM-1602
2-64
第二章 2.2 (B01) 形状数据
(BO1_18) 类型编号
形状、宽度、高度等进行特定识别部位的设定。
W
W
H
H
W
H
W
L 形 U 形 边缘 长方形 椭圆
W
H
FB62
•
对象元件 : 特殊
(1)
形状
选择识别部位的形状。
(2) 幅 ( 宽度 )[mm]
设定识别部位的宽度。
(3)
高度 [mm]
设定识别部位的高度。
(4) 明暗
从以下选择识别部位照映其周围的方式。
标准 : 反射识别中发亮照射、透过识别中发暗照射时选择。
反向 : 反射识别中发暗照射、透过识别中发亮照射时选择。
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-65
(BO1_19) 组编号
设定相同特殊类型组的位置、数、间距、方向。
•
对象元件 : 特殊
(1)类型编号
设定对应该特殊组的特殊类型数据编号。
(2)位置 宽度方向、长度方向 [mm]
设定特殊组的位置。
从设定外形尺寸的基准位置设定位置坐标。

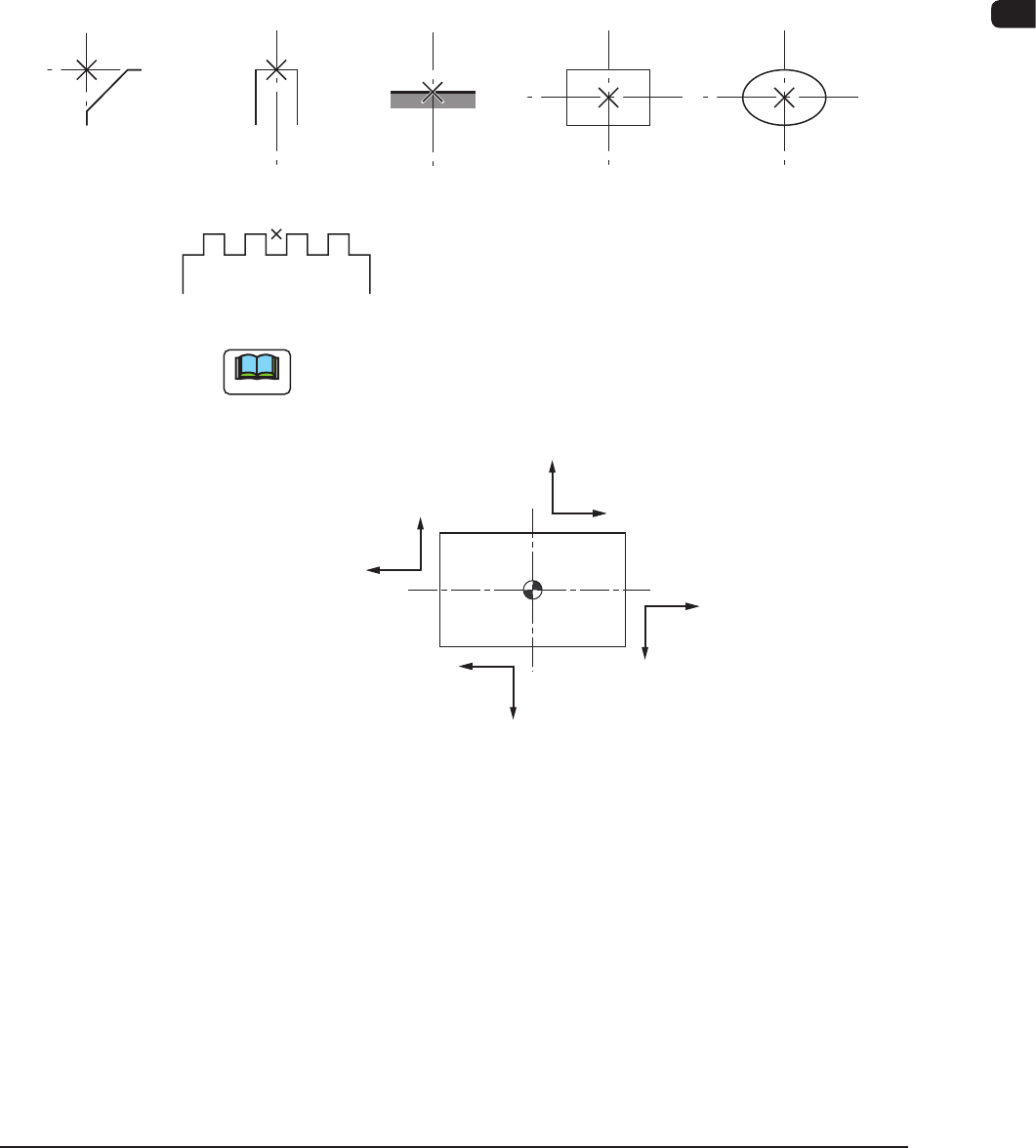

L 形 U 形 边缘 长方形 椭圆
FB63
Note
坐标系如下。
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
FB64
1201-002
