6OM-1602 第二章 2.3 (C01) 认识 ( 识别 ) 数据 2-75 1201-002 (e) 为使用此识别处理水准需要另外许可证 ( 选项 )。 元件形状 算法 项 目 内 容 带引脚 (IC) ( 连接器 ) ( 其他 ) 引脚 ( 标准 ) ( 泛用 ) 检出方法 选择粗略识别处理的检出方法。 自动 根据元件形状等自动判断。 管脚 ( 引脚 ) 边缘检出 对一般长方形引脚的检出有效。 (SOP、QFP 等 ) 重心 位…

100%1 / 187
外形
( 有角度 )
1 不是元件的主轴角度，使
用边角或边缘进行角度补
正。
对外形形状非左右或上下对称的元件有
效
区域阵列
(BGA)
Note(d)
栅格状 100
～
104
进行栅格状连接器的销的
全销识别。( 销形状横长
方形时 )
另外，进行全销的检查
( 销位置、尺寸 )。
110
～
114
进行栅格状连接器的销的
全销识别。( 销形状竖长
方形时 )
另外，进行全销的检查
( 销位置、尺寸 )。
120
～
124
进行栅格状连接器的销的
全销识别。( 销形状正方
形时 )
另外，进行全销的检查
( 销位置、尺寸 )。
其他
( 特殊 )
Note(e)
自动
10 在外形决定角度，在圆中
心进行定位。
可以登录的形状只有圆
1 个。
TB25
(d) 使用此识别处理水准需要满足以下条件。
•
形状 = BGA( 单纯 )
•
电极种类 = 引脚
•
电极形状 = 登录的全部类型是长方形
处理水准 1 位的值为相应于带引脚
“
识别动作
”
数据的
“
检出方
法
”
的如下意思。
∗∗
0 : 检出方法 = 自动
∗∗
1 : 检出方法 = 引脚边缘检出
∗∗
2 : 检出方法 = 重心位置检出
∗∗
3 : 检出方法 = 引脚线分检出
1201-002
1201-002

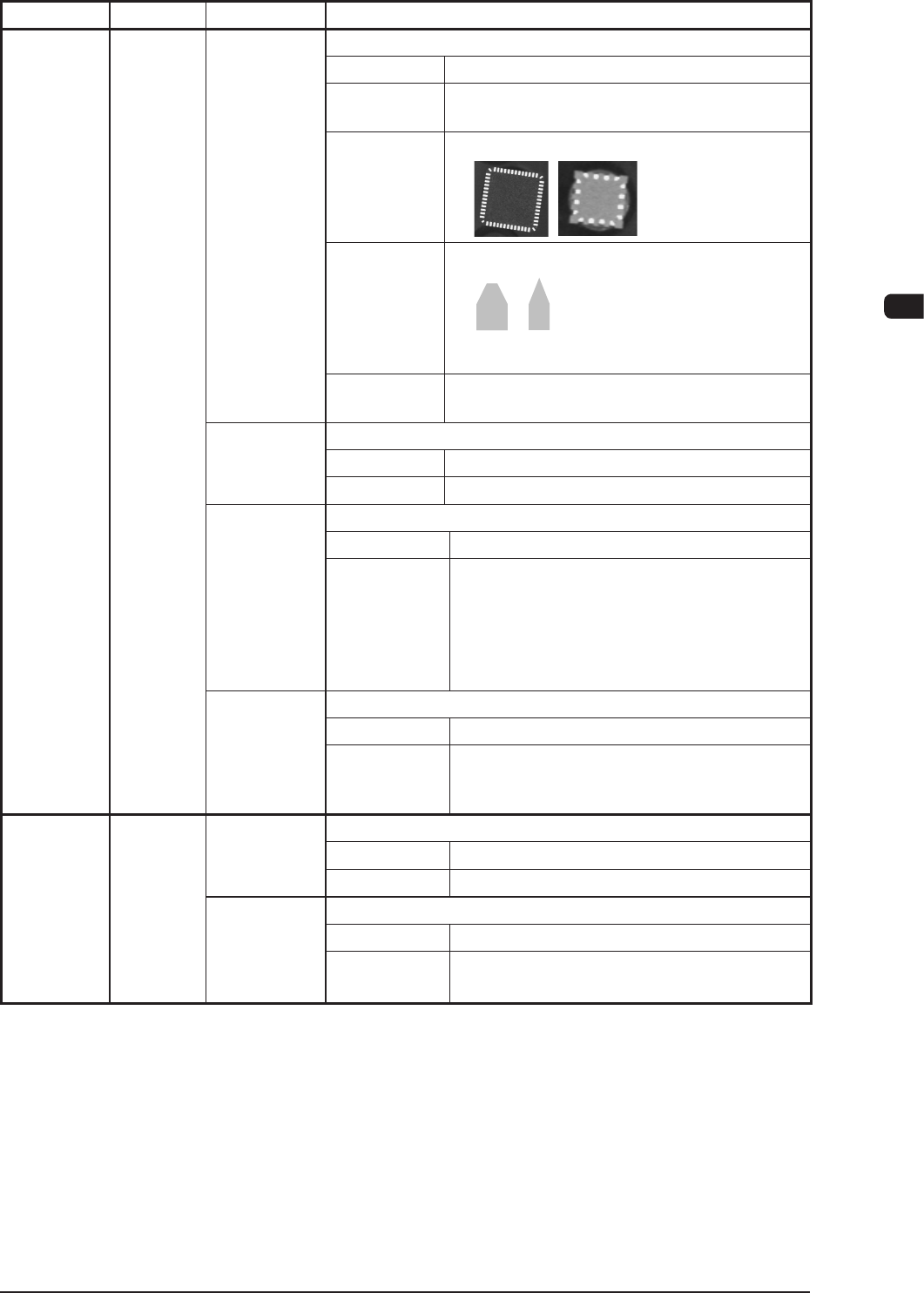

(e) 为使用此识别处理水准需要另外许可证 ( 选项 )。
元件形状 算法 项 目 内 容
带引脚
(IC)
( 连接器 )
( 其他 )
引脚
( 标准 )
( 泛用 )
检出方法 选择粗略识别处理的检出方法。
自动 根据元件形状等自动判断。
管脚 ( 引脚 )
边缘检出
对一般长方形引脚的检出有效。
(SOP、QFP 等 )
重心
位置检出
对长方形电极元件有效。
(SON、QFN 等 )
管脚
形状检出
引脚或电极的顶端形状不是矩形时有效。
( 连接器、变压器等 )
管脚
线分检出
对对比度差的电极元件有效。
检出前处理 设定粗略识别处理的前处理的有无。
自动 根据元件形状等自动判断。
取消 不进行前处理。
管脚角度
检出异常
设定 ( 判定 )
设定粗略识别处理时的引脚角度检出、判定的有无。
自动 根据元件形状等自动判断。
取消 不进行每个引脚或电极的倾斜检查。
( 对非矩形电极元件有效。)
検出窗口 指定详细识别处理引脚检出窗口。
自动 根据元件形状等自动设定。
管脚个别 设定各引脚检出窗口。
( 对受到模板部字符或模式等影响的元件有
效。)
区域陈列
(BGA)
栅格状 全球形检出 指定登录的球的全检出有无。
使用 检出所有登录的球。
不使用 仅用检出的球进行定位。
球形有无
检出方法
进行球检出后的球有无检查处理的指定。
自动 根据元件形状等自动判断。
低检查
水准
不进行球检出后的详细的球有无判定。(即
使球的照映不良时也可进行定位。)
TB26
(C01_04) 透过认识 ( 识别 ) 算法、反射认识 ( 识别 ) 算法
设定识别方式。
根据元件形状以及照明方式，可以选择以下的识别方式。
自动 :
考虑元件数据的各个条件，从表中标记为黑色实心圆的识别方式中选
择一个。
边角 :
检出模板的边角。
例 : 无引脚的普通片状元件
边缘 ( 泛用 ):
检出模板的边缘。
例 : 无引脚的普通异形元件
边缘 ( 矩形 ):
是圆筒、方形片状专用的边缘检出算法。
例 : 圆筒、方形片状元件
外形 ( 有角度 ):
检出元件图像整体的外形中心点。
例 : 特殊元件
检出角度。角度为整体元件图像长轴的倾斜度。
外形 ( 无角度 ):
检出元件图像整体的外形中心点。
例 : 特殊元件
不检出角度。与元件状态无关，角度补正量为 0。
引脚 ( 标准 ):
是扁平封装类型的多数引脚元件用引脚检出方式。可以实现比引脚 ( 泛
用 ) 更高速的处理效果。
但只适用于有黑色模板的元件。
例 : 所有 IC(SOP、QFP、PLCC 等 )
引脚 ( 泛用 ):
泛用引脚检出方式。
例 :IC 以外的所有带引脚元件 ( 晶体管、线圈、连接器等 )
0910-001
