(7) 速度数据 吸取减速 下降 2 设定
设定吸取下降时第二阶段的减速为
“
设定 ( 手动 )
”
或
“
不设定
”
。
设定吸取减速，通过将吸取下限为止的剩余距离超低速下降，能够稳
定吸取精细元件。
(8) 速度数据 吸取减速 下降 2[%]
选择
“
吸取减速 下降 2 设定
”
为
“
设定 ( 手动 )
”
时设定。
设定将剩余距离下降至
“
吸取减速 下降 2 设定
”
中设定的吸取下限时
的减速。
Note
只在大于
“
吸取减速 下降 1
”
的减速指定时有效。
“
吸取减速 下降 1
”
的减速率高于
“
吸取减速 下降 2
”
时，不进行 2
阶段减速，只按照
“
吸取减速 下降 1
”
下降。

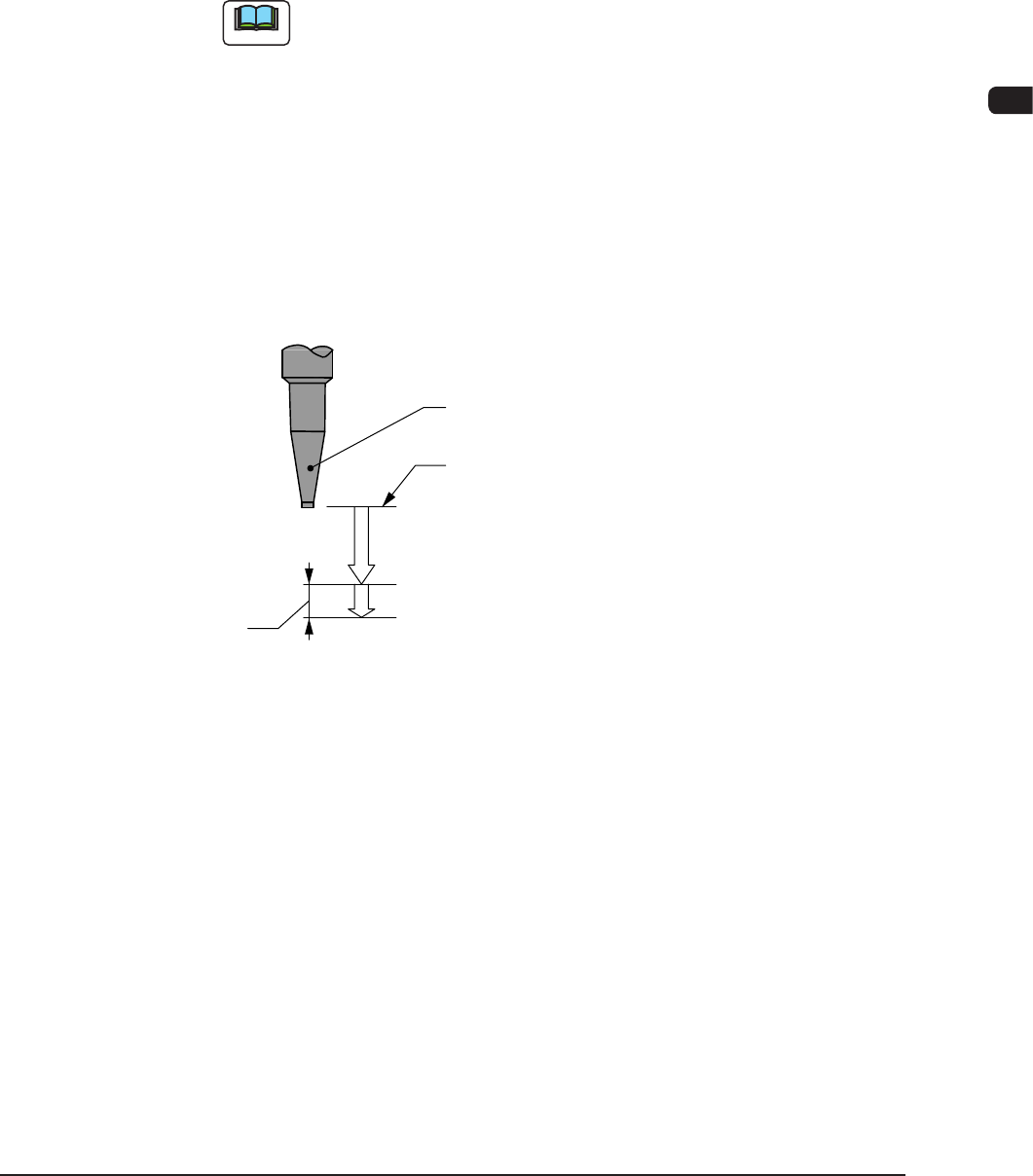

(9) 速度数据 吸取减速 下降 2 距离 [mm]
选择
“
吸取减速 下降 2 设定
”
为
“
设定 ( 手动 )
”
时设定。
减速至
“
吸取减速 下降 2
”
中指定的速度，设定超低速下降的
距离。
•
数据设定范围
0.00 ～ 9.99
通过线
(下通过线或上通过线)
吸嘴
吸取减速 下降2 距离
吸取减速 下降2 反映
吸取减速 下降1 反映
FB89
1201-002
(10) 速度数据 吸取减速 上升 1[%]
输入吸取元件后安装头上升速度的减速。
(11) 速度数据 吸取减速 上升 1 距离 [mm]
减速到在
“
吸取减速 上升 1
”
中设定的速度，设定进行超低速上升的距
离。
•
数据设定范围
0.00 ～ 9.99
通过线
(下通过线或上通过线)
吸嘴
吸取减速 上升1 距离
上升1
上升2
FB90
(12) 速度数据 吸取减速 上升 2[%]
设定上升根据在
“
吸取减速上升 1 距离
”
中设定的到吸取上限为止的
剩余距离时的减速。
减速。
Note
只有在指定大于
“
吸取减速上升 1
”
的减速时有效。
“
吸取减速上升 1
”
的减速率高于
“
吸取减速上升 2
”
时，不进行 2 阶
段减速，只按照
“
吸取减速上升 1
”
进行上升。
(13) 速度数据 贴装减速 下降 1[%]
输入贴装下降动作开始时的减速。
Note
(a) 从通过线 ( 下通过线或上通过线 ) 开始下降。
设定了
“
贴装减速 下降 2 设定
”
时，下降至留出该距离长度的
位置。
(b) 下通过线是指预装元件 ( 已贴装元件 ) 厚度在 6.5mm 以下时，XY
横梁能够移动的最低水准。
上通过线是指预装元件 ( 已贴装元件 ) 厚度超过 6.5mm 时，XY
横梁能够移动的最低水准。( 仅限贴装线路板工作区内 )
1201-002
(14) 速度数据 贴装减速 下降 2 设定
选择贴装下降时的第二阶段减速为
“
设定 ( 手动 )
”
、
“
设定 ( 自动 )
”
、
“
不设定
”
。
设定贴装减速，通过将贴装下限为止的剩余距离超低速下降，能够稳
定贴装精细元件。
(15) 速度数据 贴装减速 下降 2[%]
选择
“
贴装减速 下降 2 设定
”
为
“
设定 ( 手动 )
”
时设定。
设定将剩余距离下降至
“
贴装减速 下降 2 设定
”
中设定的贴装下限时
的减速。
Note
(a) 只在大于
“
贴装减速 下降 1
”
的减速指定时有效。
“
贴装减速 下降 1
”
的减速率高于
“
贴装减速 下降 2
”
时，不进
行 2 阶段减速，只按照
“
贴装减速 下降 1
”
下降。
(b) 贴装压入元件、插入元件时，为减少贴装时对线路板的冲击，需
要减速下降速度。
但如果对从贴装下降动作开始到贴装的整个过程进行减速，就会
延长贴装动作时间。
这样的情况，设定
“
贴装减速 下降 1
”
为
“
无减速
”
，只使用
“
贴
装减速 下降 2
”
，从而缩短贴装动作时间。
压入元件
插入元件
线路板
线路板
FB91
1201-002
