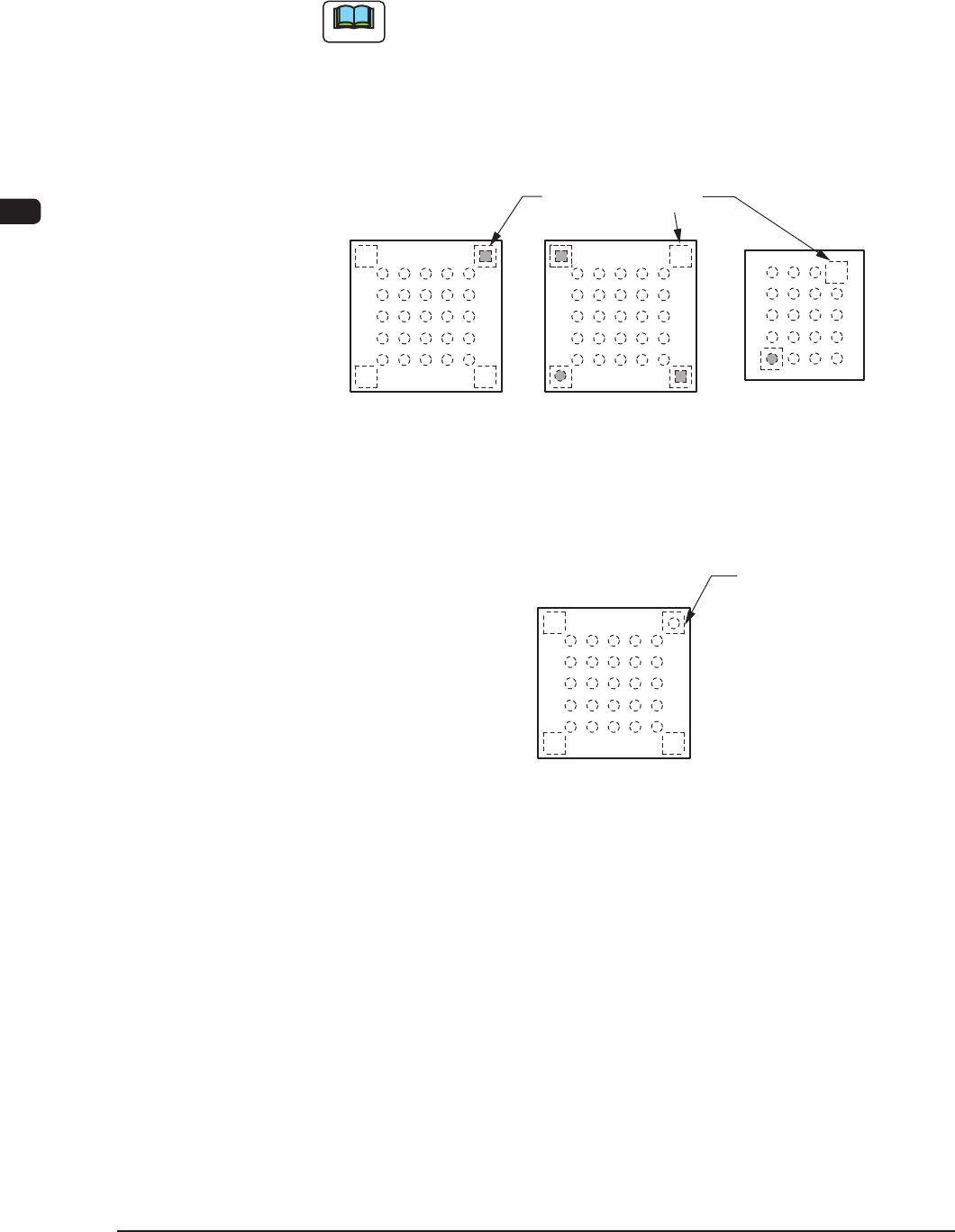

(4) 检查位置 X、Y[mm]
设定模板中心到检查范围中心的位置。
X(+)
Y(+)
检查范围(标记)
X(+)
Y(+)
元件俯视图 元件仰视图 ( 球面 )
FB76
Note
设定该数据时，设定极性判定为
“
使用 ( 废弃处理 )
”
或
“
使用(贴
装处理 )
”
。
例 : 将球的缺损作为极性时
检查范围
X(+)
Y(+)
元件俯视图
FB77
例 : 将模板上的标记作为极性时
检查范围(标记)
X(+)
Y(+)
元件俯视图
FB78
1201-002

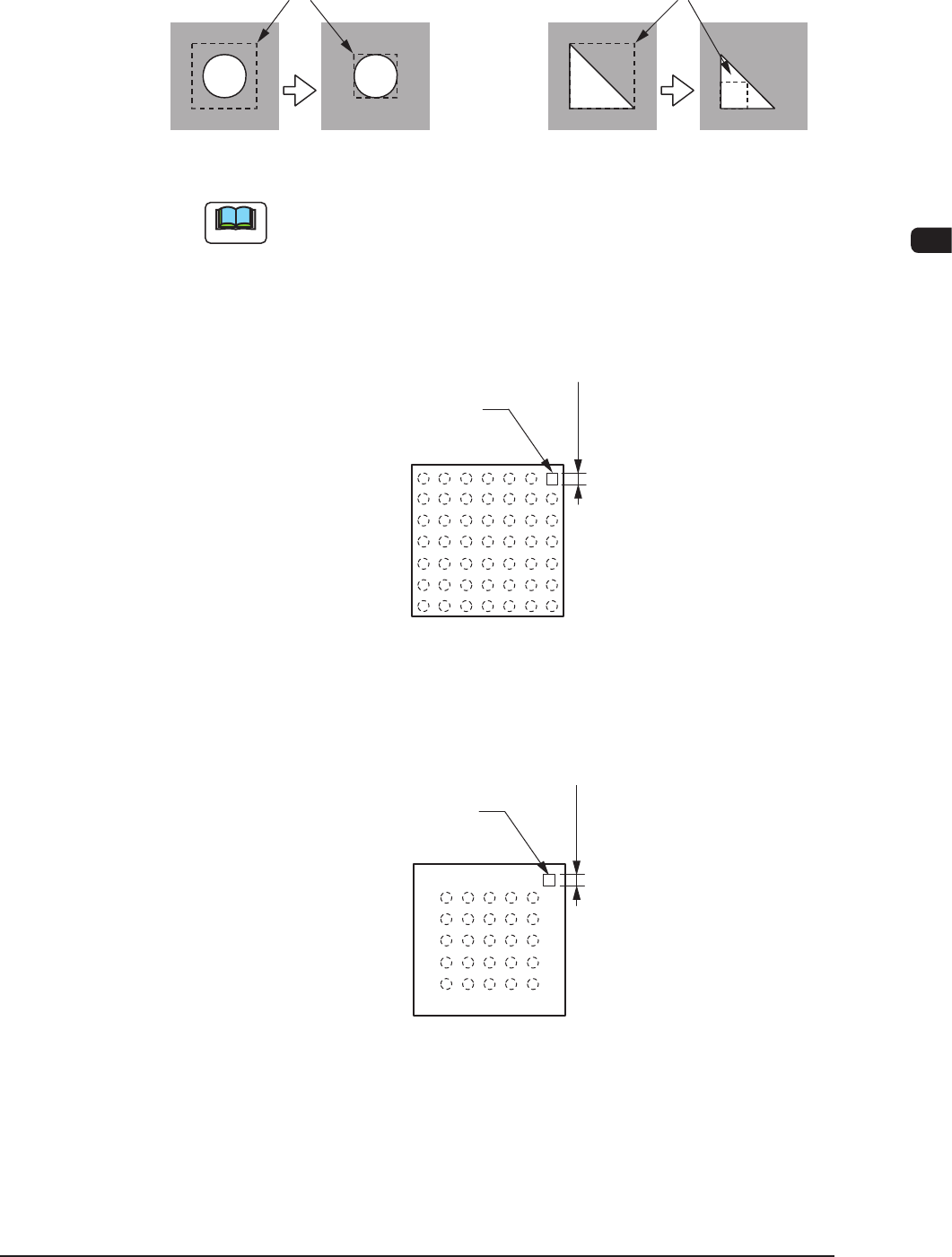

(5) 检查范围 X、Y[mm]
设定检查范围。
可不可
可不可
检查范围
检查范围
判定值=50 判定值=100 判定值=50 判定值=100
FB79
Note
(a) 请缩小明暗度清晰的范围，将其设定为检查范围。这样可使检查
范围内的判定值上升 ( 或下降 )，从而便于进行判定。
(b) 设定该数据时，设定极性判定为
“
使用 ( 废弃处理 )
”
或
“
使用(贴
装处理 )
”
。
例 : 将球的缺损作为极性时
标记
检查范围
元件俯视图
FB80
例 : 将模板上的标记作为极性时
标记
检查范围
元件俯视图
FB81
1201-002
(6) 检查范围明暗极性
从以下选择检查范围内的亮度。
明 : 比其他检查范围更亮时选择。
暗 : 比其他检查范围更暗时选择。
Note
(a) 设定该数据时，设定极性判定为
“
使用 ( 废弃处理 )
”
或
“
使用
( 贴装处理 )
”
。
(b) 判定极性是根据检查范围内的亮度来判定元件极性。
为此检查范围请设定与其他检查范围有明显亮度差异的位置。
好的示例
: 设定的检查范围和为判定极性的其他检查范围在亮
度上有明显的差异，因此可以判定极性。
设定的检查范围
元件俯视图
FB82
差的示例 : 如图中设定的检测范围和其他检测极性的范围
无亮度上的差异，因此无法判定极性。
设定的检查范围
元件俯视图
FB83
