(5) 扩展设定
设定是否设定扩展数据。
选择
“
是
”
或
“
否
”
。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
选择扩展数据为
“
是
”
，就可以设定引脚缺少信息的扩展数据。
可以设定的扩展数据看下表。
IC 连接器 其他带引脚
简单 复杂 简单 复杂 简单 复杂
组位置 ( 宽度方向 )
组位置 ( 长度方向 )
○ - ○ - ○ -
检查条件 ○ ○ ○ ○ ○ ○
缺少块数 - ○ - ○ - ○
缺少数、开始位置 ○ ○ ○ ○ ○ ○
TB14
1201-002
(B01_10) 管脚 ( 引脚 ) 类型数据
进行特定每个引脚的宽度和长度等形状的设定。
Note
根据元件形状和类型，如下所示设定的数据也会不同。
元件形状 类型 形状 宽度 长度 全长
IC 弯曲形 ( 鸥翼型 ) - ○ ○ -
J形 - ○ ○ ○
直线型 - ○ ○ ○
无管脚 ( 无引线 ) - ○ - ○
连接器、
其他带引脚
标准 - ○ ○ -
电极 ○ ○ - ○
其它 - ○ ○ ○
TB15
(1) 形状
从以下选择引脚形状。
圆形 : 指定圆形电极时选择。
椭圆形 : 指定椭圆形电极时选择。
长方形 : 指定长方形电极时选择。
长方形
圆形
椭圆形
FB21
Note
(a) 引脚类型为
“
电极
”
时设定。
(b) 指定
“
圆形
”
或
“
椭圆形
”
时，请确认是否满足以下条件。
•
指定的电极看起来完全独立。
•
对象元件 : 连接器 ( 复杂 )、其他带引脚 ( 复杂 )
1201-002

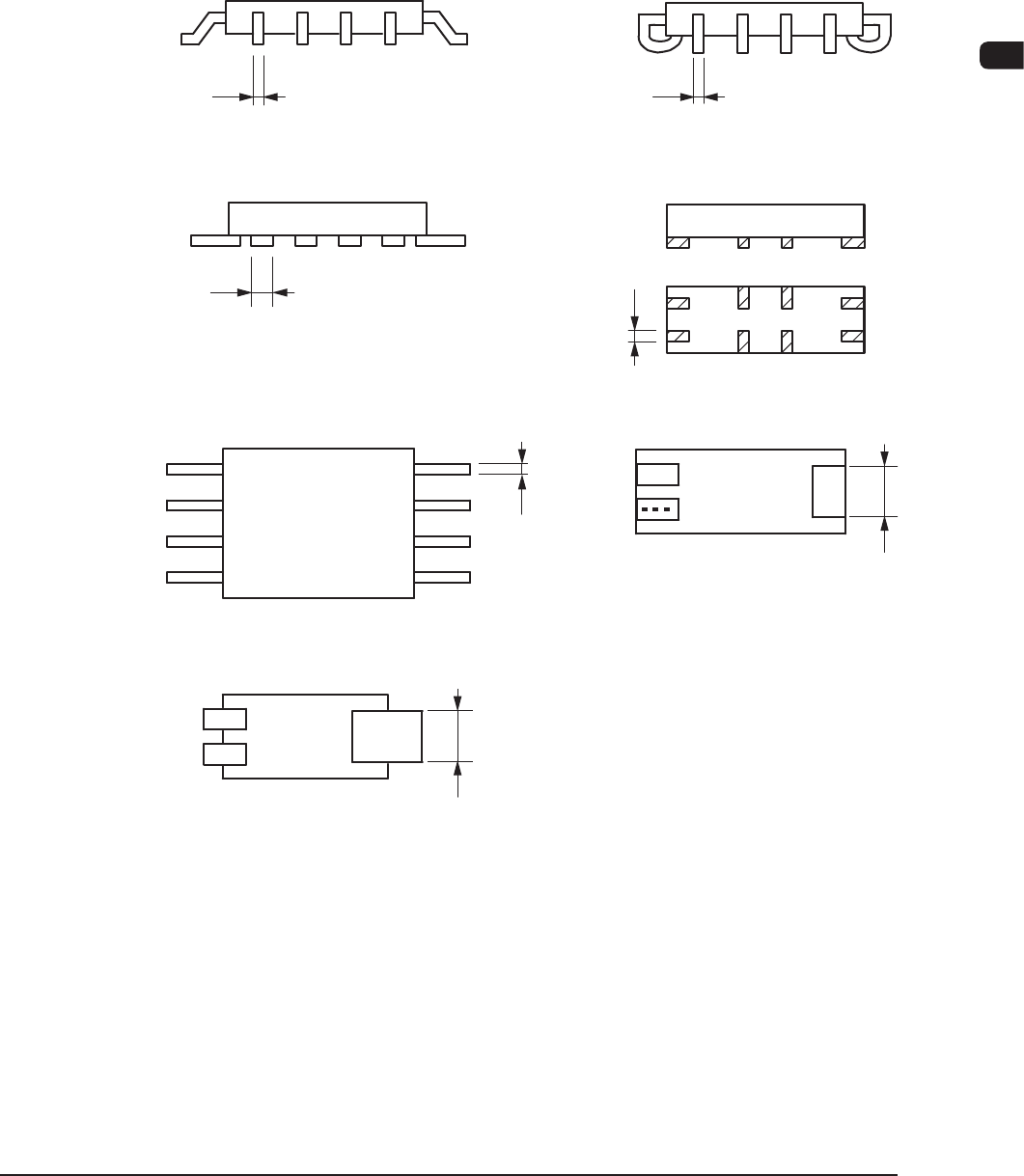

(2) 宽度 [mm]
设定引脚的宽度。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 元件
宽
宽
宽
鸥翼型 J形
直线型
宽
宽
标准
电极
宽
其他
宽
无引线
FB22
连接器、其他带引脚
