(D01_22) 角度控制
在贴装前进行角度补正后，贴装元件。
选择
“
打开
”
或
“
关闭
”
控制。
角度控制 允许值
选择
“
关闭
”
时，设定角度控制允许值。
补正到允许角度后进行贴装。
•
角度控制 允许值的设定范围 : 0.00 ～ 9.99[
°
]
(D01_23) 贴装角度认识 ( 识别 )
预约数据。
(D01_24) 分组 ( 大量 ) 元件断料检出
设定是否进行分组元件断料的警告。
通过激活设定，没有残留完成生产线路板的元件时，即使在送料器残
留元件，也当作元件断料停止装置并显示催促补给的警告。
富余数 [ 个 ]
设定显示大量元件断料警告的元件数。
(D01_25) 元件压入动作
对元件贴装后的元件推入进行设定。
不使用 : 不进行元件推入。
1 回～ 4 回
: 设定进行几次推入。
1201-003
2.5 (E01) 供给数据
(E01_01) 元件供给数据
(1) 种类
从以下选择元件供给装料的种类。
纸带 粘带 ( 压纹带 ) 多段供料器 振动型塑料棒
Note
可在 SIGMA-G4/G5 系列中使用的元件供给装料管为
“
纸带
”
、
“
粘带
”
、
“
多段供料器
”
、
“
振动型塑料棒
”
。
其他种类不能使用。
(2) 料带宽度 [mm]
在 (1) 种类选择了
“
纸带
”
或
“
粘带
”
时，从以下选择料带宽度。
4 8　12　16　24　32 44 56 72

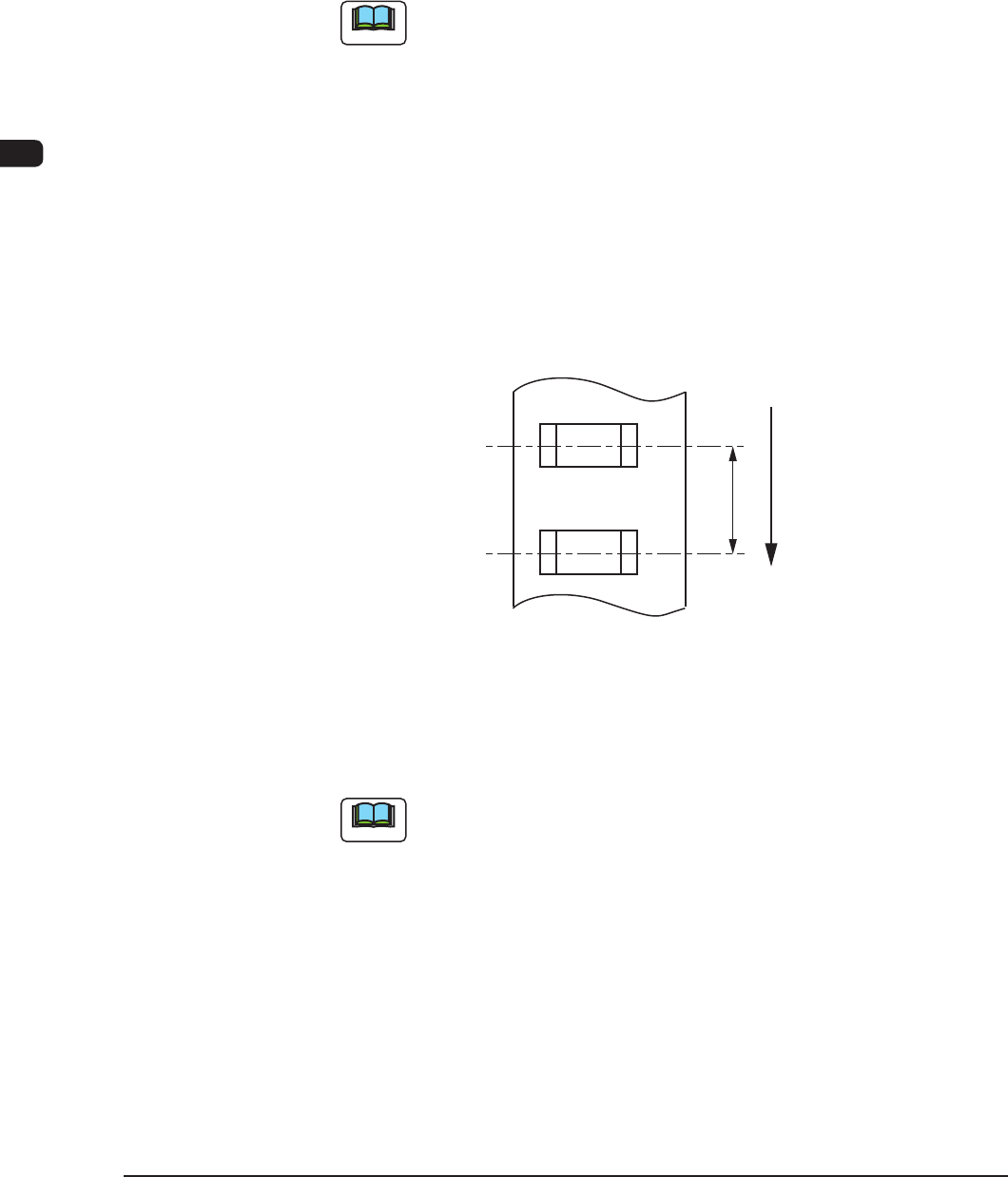

(3) 料带传送间距 [mm]
在 (1) 种类选择了
“
纸带
”
或
“
粘带
”
时，设定料带传送间距 ( 元件之
间的距离 )。
元
件
传
送
方
向
传送间距
FB101
(4) 是否可 ( 可否 ) 使用
在 (1) 种类选择了
“
多段供料器
”
时，设定
“
多段供料器
”
以及
“
Shuttle( 往返式 ) 供料器
”
可否使用。
Note
无法将
“
多段供料器
”
和
“
Shuttle 供料器
”
都设定
为
“
不可
”
。
1201-003
(5) 方向 [
°
]
从以下选择元件的供给方向角度。
0 90 180 270 45 135 225 315
Note
(a) 方向以
“
0
°
”
为基准，元件被逆时针方向旋转的角度。
(b) 通常 ( 初期值 ) 请设定为
“
0
°
”
编制元件数据库数据。
(c)
表示对元件尺寸中设定的元件状态的供给方向。

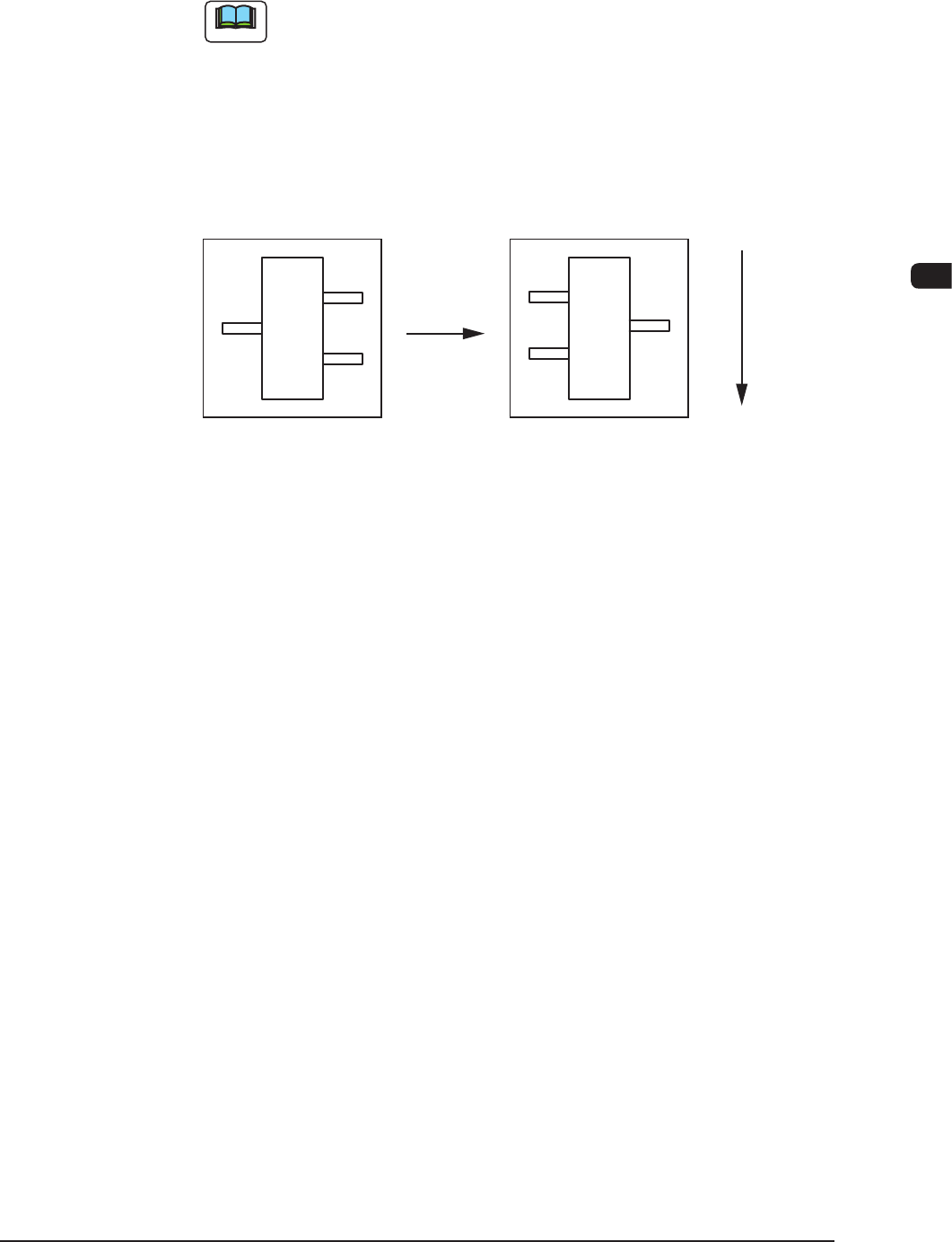

例 : 如下图所示，元件的供给方向从 (A) 变为 (B) 时，请
将朝向从
“
0
°
”
改为
“
180
°
”
。此时，线路板程序数据的
贴装角度也会随之改变。
方向:0° 方向:180°
(A) (B)
元
件
传
送
、
托
盘
拉
出
方
向
FB102
