6OM-1602 第三章 3. 标准元件数据库命名基准 3-1 1 半固定 VR( 一侧 2 端子 ) FC13 半固定 VR、TC( 一侧 3 端子 ) FC14 HEMT FC15 0910-001
6OM-1602
3-10
第三章 3. 标准元件数据库命名基准
(4) 包装规格示例

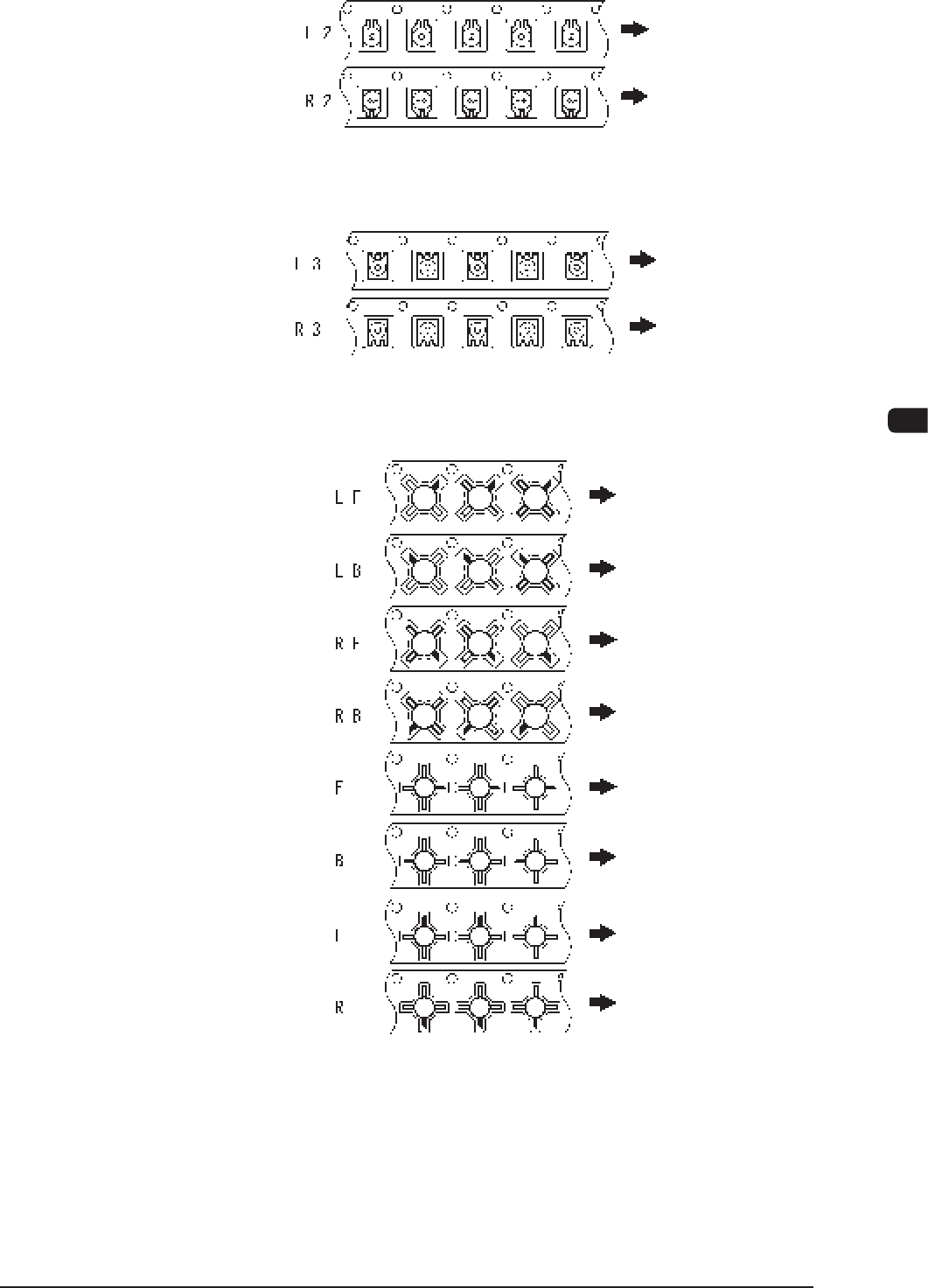

图中的箭头表示元件传送方向。

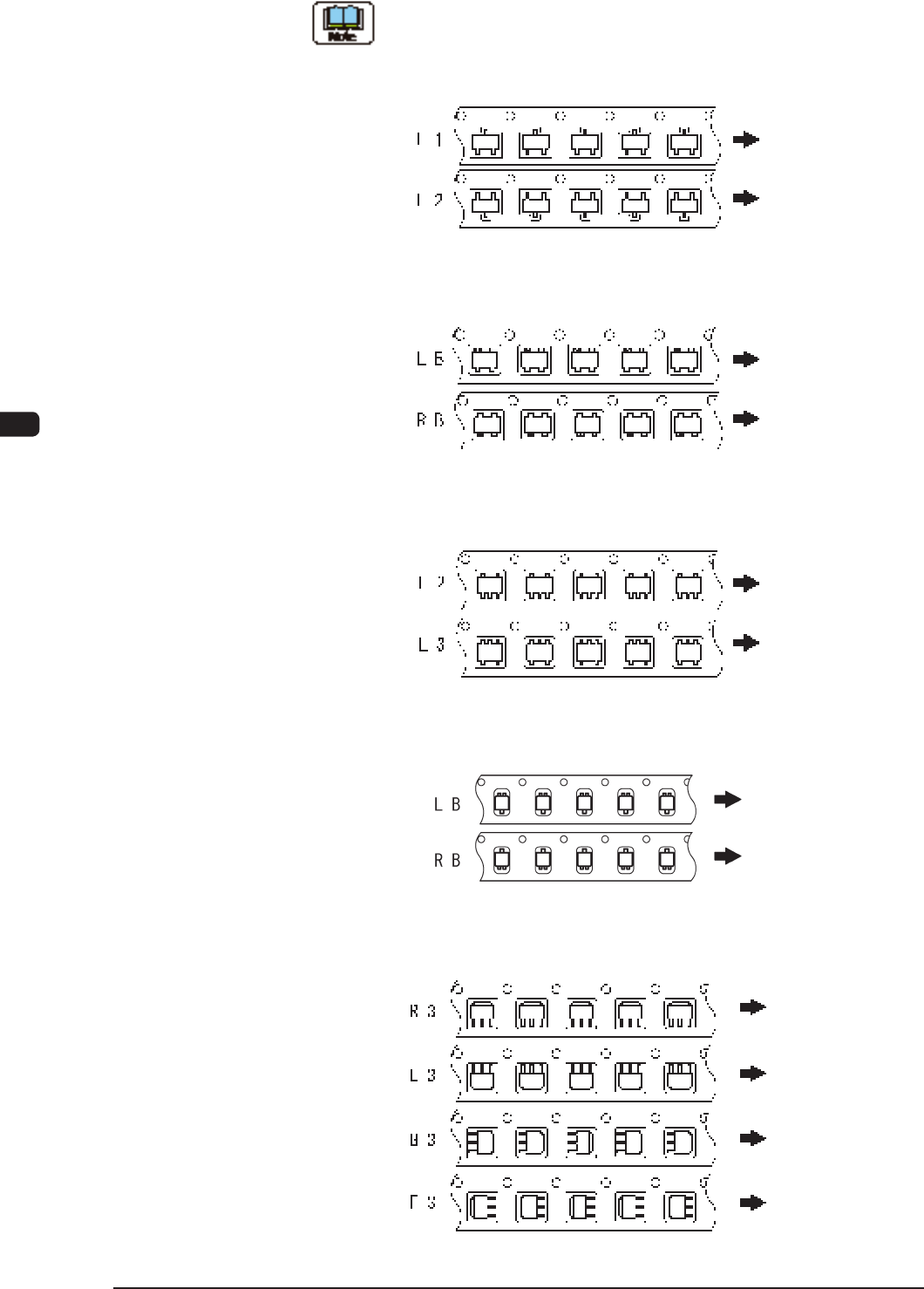

3 端子的 TR、DI
FC8
4端子的 TR、DI
FC9
5端子的 TR、DI
FC10
2端子的 DI
FC11
PTR、CPTR、MPTR
FC12
0910-001
6OM-1602
第三章 3. 标准元件数据库命名基准
3-11
半固定 VR( 一侧 2 端子 )
FC13
半固定 VR、TC( 一侧 3 端子 )
FC14
HEMT
FC15
0910-001
6OM-1602
3-12
第三章 3. 标准元件数据库命名基准
3.2 IC 元件
1 765432 1098
131211
161514 17
元件ID:
3.2.2
序号
3.2.1
元件名、引脚数
3.2.3
厂家名称的缩写
3.2.4
包装规格
FC16
3.2.1 元件名、引脚数
第 ～ 字符表示元件名、引脚数。
Note
第 字符必须使用字母表 (A ～ Z)。
(1) 元件名 ( 元件缩写 )
元件名分别用已定的元件缩写表示。
例 :
“
SOP008-
”
SOP 类型的 IC、引脚数为 8 个
