第一章 4. 元件形状的分类
4. 元件形状的分类
为了区分元件数据库组，对元件形状进行分类。
4.1 无引脚
元 件 形 状 对象参考元件
圆筒
FA3
•
圆筒片状元件
电阻器、电容器、二极管、
其他类似形状元件
方形
FA4
•
方形片状元件
电阻器、叠层电容器、线圈、
片状陶瓷滤波器、
其他类似形状元件
异形
FA5
•
异形片状元件
半固定电位器、
微调电容器、
其他类似形状元件
TA3
0910-001
6OM-1602
第一章 4. 元件形状的分类
1-5

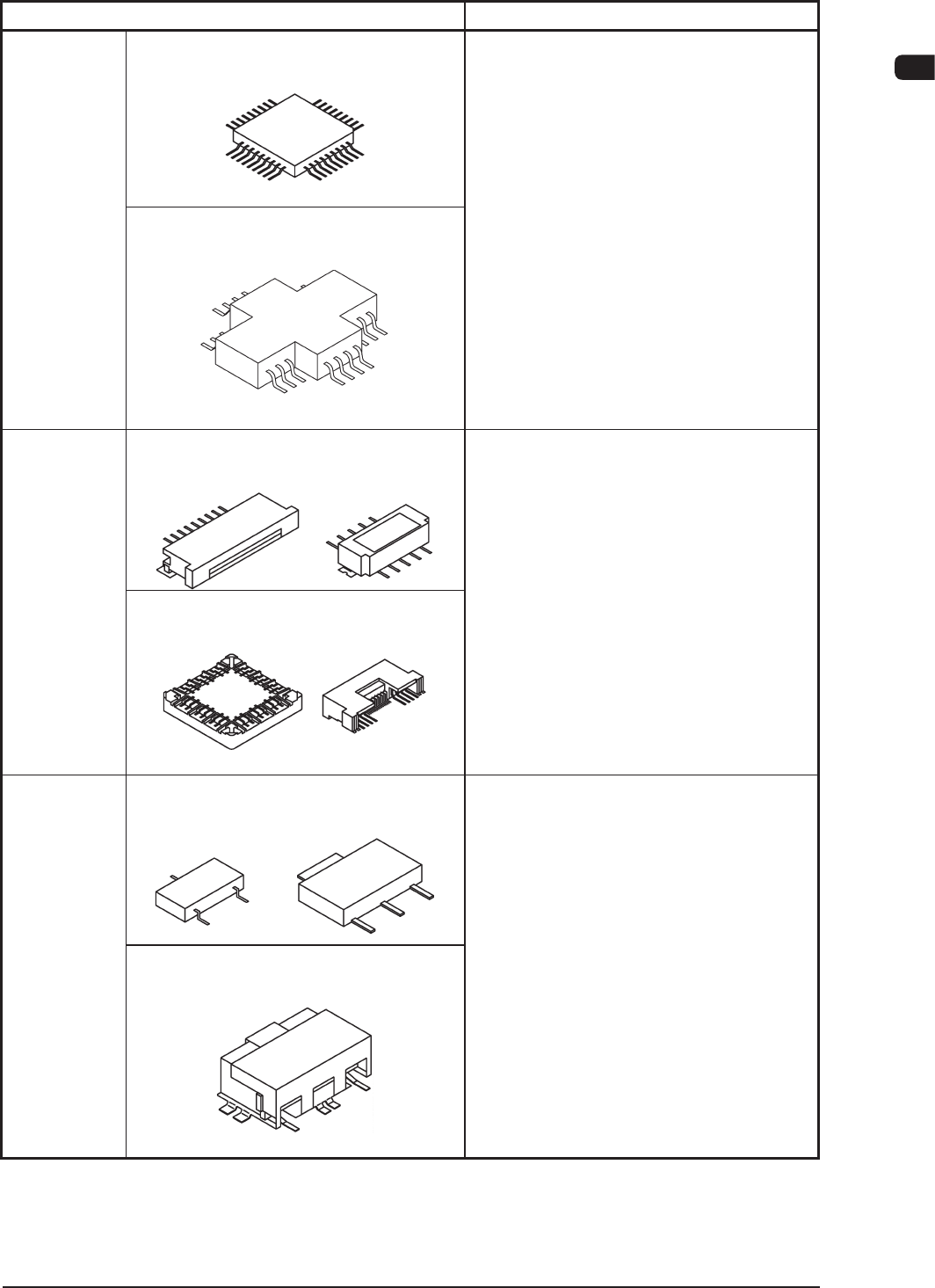

4.2 带管脚 ( 引脚 )
元 件 形 状 对象参考元件
IC 简单形状
( 配有简单引脚的元件 )
FA6
•
带引脚的 IC 包装元件
SOP、QFP、TSOP、PLCC、SOJ、LCC、
其他类似形状元件
复杂形状
( 配有复杂引脚的元件 )
FA7
连接器 简单形状
( 配有简单引脚的元件 )
FA8
•
连接器元件
FFC/FPC 用连接器、
线路板对线路板用连接器、
电线对线路板用连接器、
PLCC 插座等、
其他类似形状元件
复杂形状
( 配有复杂引脚的元件 )
FA9
其它 ( 其他 )
带管脚
简单形状
( 配有简单引脚的元件 )
FA10
•
带引脚元件
微型晶体管、
小功率晶体管、
过滤器、二极管、LED、
线圈、钽电容器、
铝电解电容器、
其他类似形状元件
复杂形状
( 配有复杂引脚的元件 )
FA11
TA4
0910-001
6OM-1602
1-6
第一章 4. 元件形状的分类

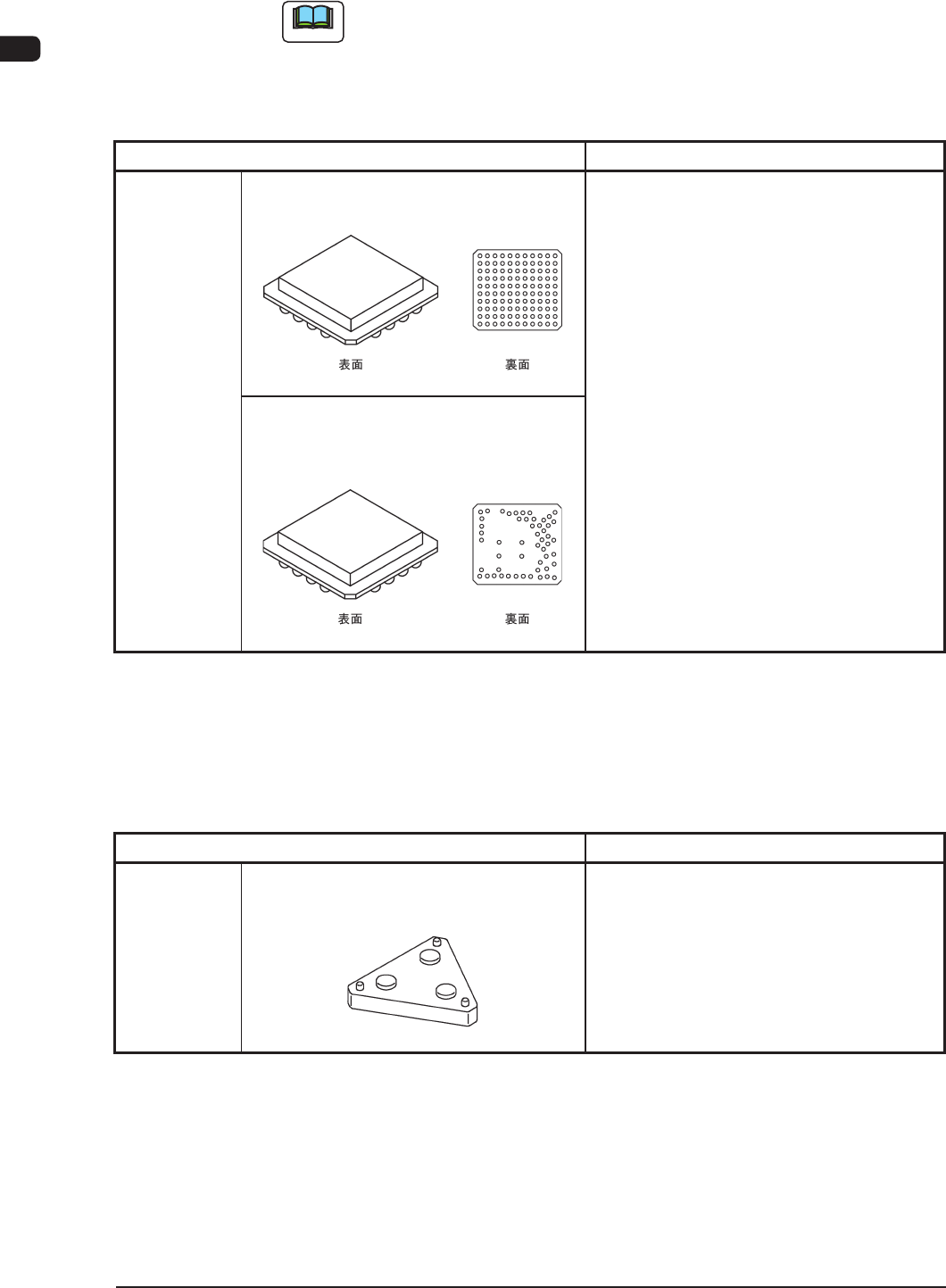

4.3 区域阵列
Note
BGA、CSP、LGA 为以下名称的简称。
BGA : Ball Grid Array( 球栅格阵列 )
CSP : Chip Scale Package( 芯片级封装 )
LGA : Land Grid Array( 岸面栅格阵列 )
元 件 形 状 对象参考元件
BGA/CSP 简单
( 电极配置等间距的元件 )
FA12
•
栅格阵列元件
BGA、CSP、LGA、其他类似形状元件
复杂
( 电极配置非等间距，不等间距、随机
配置的元件 )
FA13
TA5
4.4 其他
不符合上述无引脚、带引脚、区域阵列中任何一种形状的元件。
元 件 形 状 对象参考元件
特殊 复杂形状
( 复杂形状的元件 )
FA14
•
特殊形状元件
( 有 3 处以上直线边缘的元件 )
( 不符合上述无引脚、带引脚、区域阵
列中任何一种形状的元件 )
部分电池盖、屏蔽盖等
TA6
