6OM-1602 第二章 2.2 (B01) 形状数据 2-25 (4) 方向 [ ° ] 设定识别部位的方向 ( 角度 )。 方向图像如下 : 可以按 1°单位设定。 L 形 U 形 边缘 方向 0° 90° 180° 270° 长方形 椭圆 1201-001 TB21
6OM-1602
2-24
第二章 2.2 (B01) 形状数据
(B01_07) 模型定位方法 ( 不可使用 )
从以下选择模型的定位方法。
边角 : 从边角进行检出。
边缘 : 从边缘进行检出。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
(B01_08) 元件图解追加表示
是元件图解数据。
不能使用在识别上。
使用 : 进行图解数据的设定。
( 显示元件图解数据选项卡。)
不使用 : 不进行图解数据的设定。

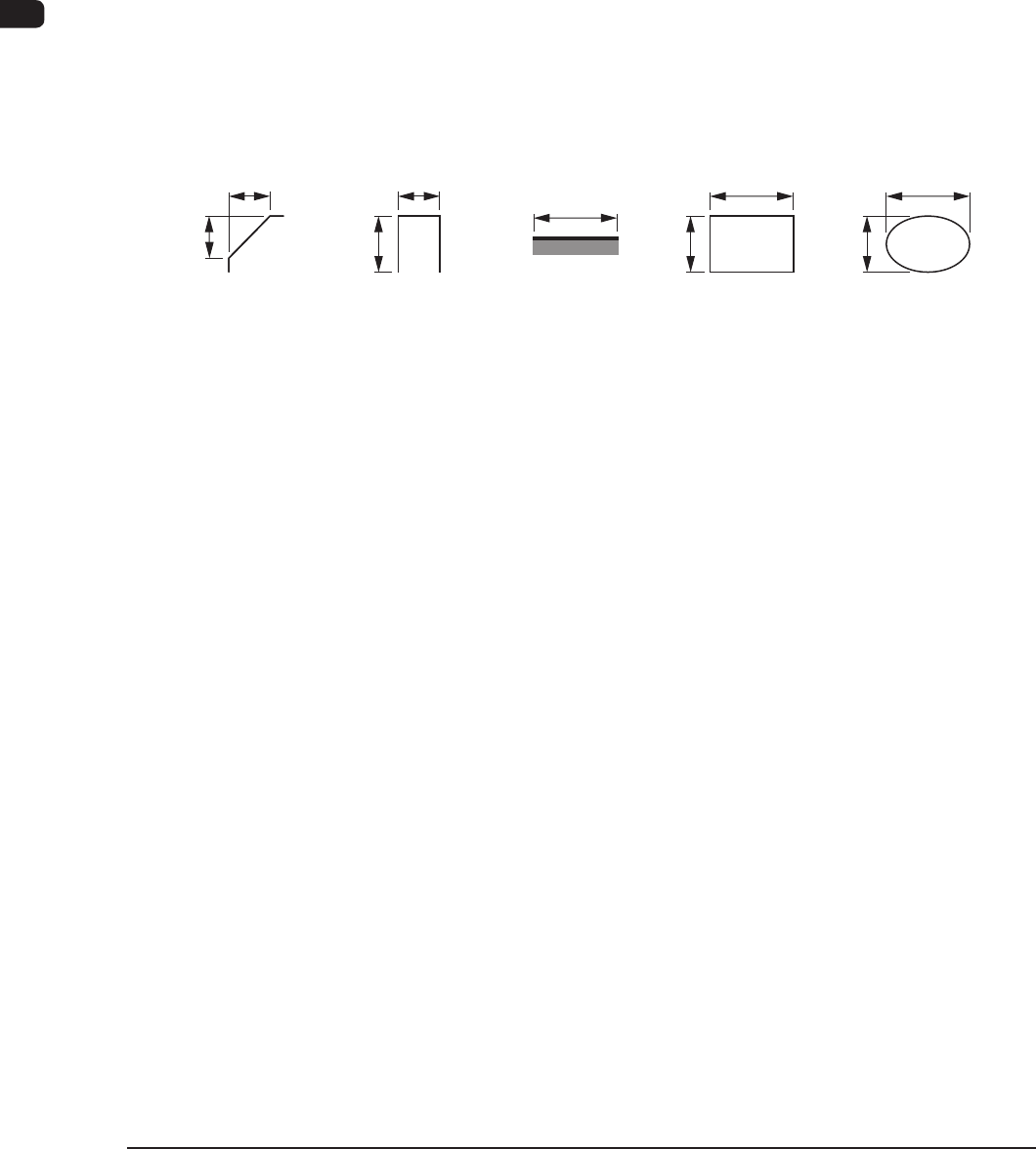

W
W
H
H
W
H
W
L 形 U 形 边缘 长方形 椭圆
W
H
FB11
•
对象元件 : 适用于所有对象元件。
(1)
形状
选择识别部位的形状。
(2) 幅 ( 宽度 )[mm]
设定识别部位的宽度。
(3)
高度 [mm]
设定识别部位的高度。
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-25
(4) 方向 [
°
]
设定识别部位的方向 ( 角度 )。
方向图像如下 :
可以按 1°单位设定。
L形 U形 边缘
方向
0°
90°
180°
270°
长方形 椭圆
1201-001
TB21
6OM-1602
2-26
第二章 2.2 (B01) 形状数据
(B01_09) 管脚 ( 引脚 ) 数据
进行引脚的类型、引脚类型数、引脚组数等有关引脚全体的基本设定。
(1) 类别
设定引脚的类别。
从以下选择。根据不同元件形状，选择项也会发生变化。
IC( 简单 )
IC( 复杂 )
弯曲形 ( 鸥翼型 )
J形
直线型
无管脚 ( 无引线 )
连接器 ( 简单 )
连接器 ( 复杂 )
其他带引脚 ( 简单 )
其他带引脚 ( 复杂 )
标准
电极
其它
TB13
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
鸥翼型 : SOP、QFP 元件等
FB12
J 形 : SOJ、PLCC 元件等
FB13
直线型 : 引脚为直线的元件
FB14
