6OM-1602 4-10 第四章 3. 测定元件尺寸 3. 测定元件尺寸 根据各识别形状测定元件尺寸。 将测定值输入到各自数据表中。 Note (a) 该尺寸测定值将作为从标准元件数据库选择类似元件的资料。 (b) 该尺寸测定值也将作为新建元件数据库时的资料。 3.1 无引脚元件 3.1.1 圆筒 测定图中的 [1] ～ [18] 处。 Note 图中 (1)、(2)、(3)、(4) 对应边角数据 1、2、3、4。 元 件 传 送 方…
6OM-1602
第四章 2. 确认元件形状
4-9

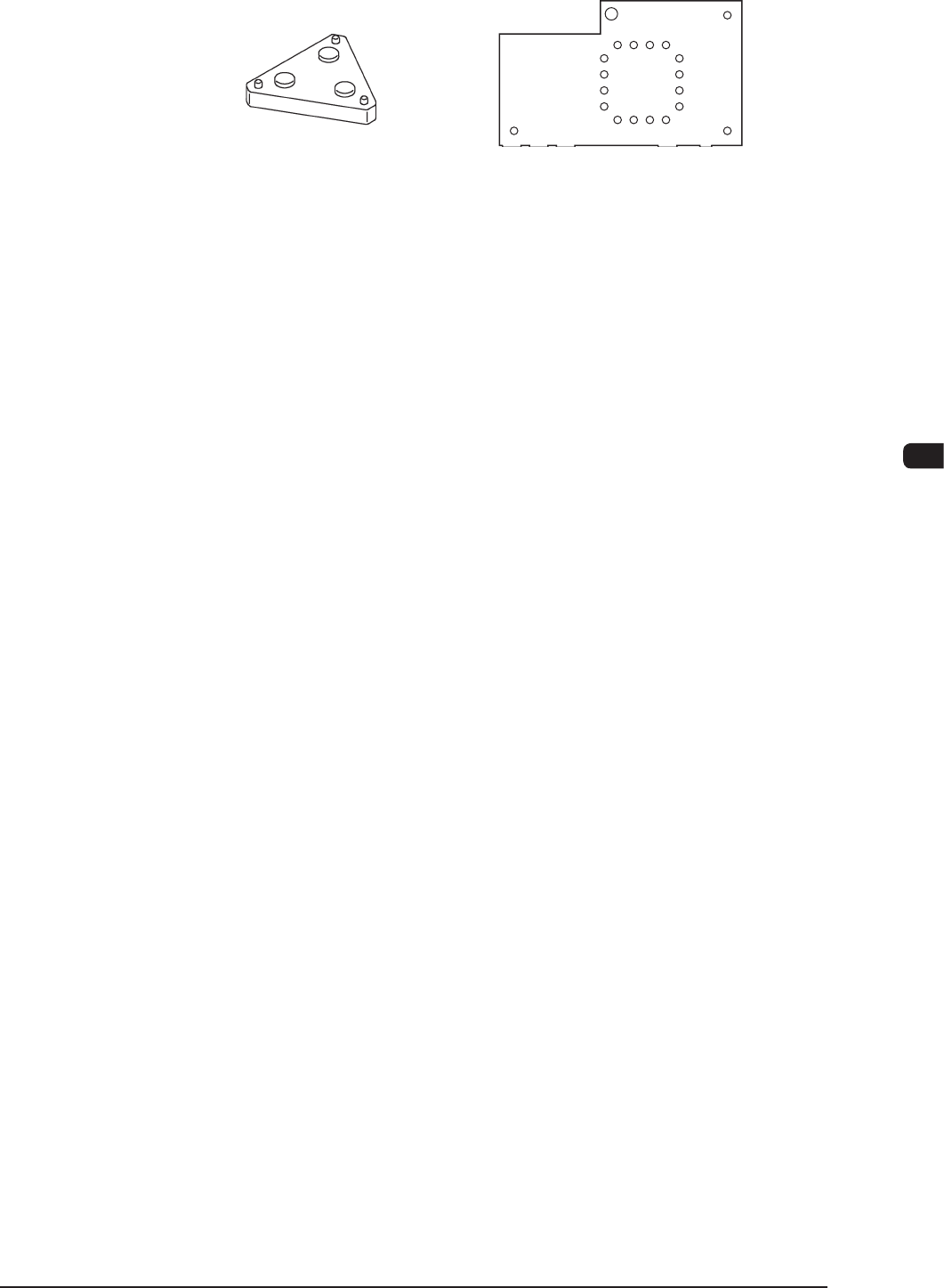

特殊元件
FD14
0910-001
6OM-1602
4-10
第四章 3. 测定元件尺寸
3. 测定元件尺寸
根据各识别形状测定元件尺寸。
将测定值输入到各自数据表中。
Note
(a) 该尺寸测定值将作为从标准元件数据库选择类似元件的资料。
(b) 该尺寸测定值也将作为新建元件数据库时的资料。
3.1 无引脚元件
3.1.1 圆筒
测定图中的 [1] ～ [18] 处。
Note
图中 (1)、(2)、(3)、(4) 对应边角数据 1、2、3、4。
元
件
传
送
方
向
[2]
[15]
[16]
[3]
[4]
[8]
[7]
(1)
(2)
(4)
(3)
[11]
[12]
(1)
(2)
(4)
(3)
+Y
+X
+Y
+X
+Y
+X
+Y
+X
[5]
[9] [13]
[6]
[17]
[18]
[14]
[10]
[1]
FD15
0910-001
6OM-1602
第四章 3. 测定元件尺寸
4-11
个别数据表 ( 圆筒 )
最小输入单位 :0.01mm
1 元件尺寸 X( 横 )
2 元件尺寸 Y( 纵 )
3 边角 1 的尺寸 X
4 边角 1 的尺寸 Y
5 边角 1 的位置补正值 X
6 边角 1 的位置补正值 Y
7 边角 2 的尺寸 X
8 边角 2 的尺寸 Y
9 边角 2 的位置补正值 X
10 边角 2 的位置补正值 Y
11 边角 3 的尺寸 X
12 边角 3 的尺寸 Y
13 边角 3 的位置补正值 X
14 边角 3 的位置补正值 Y
15 边角 4 的尺 X
16 边角 4 的尺 Y
17 边角 4 的位置补正值 X
18 边角 4 的位置补正值 Y
TD1
0910-001
