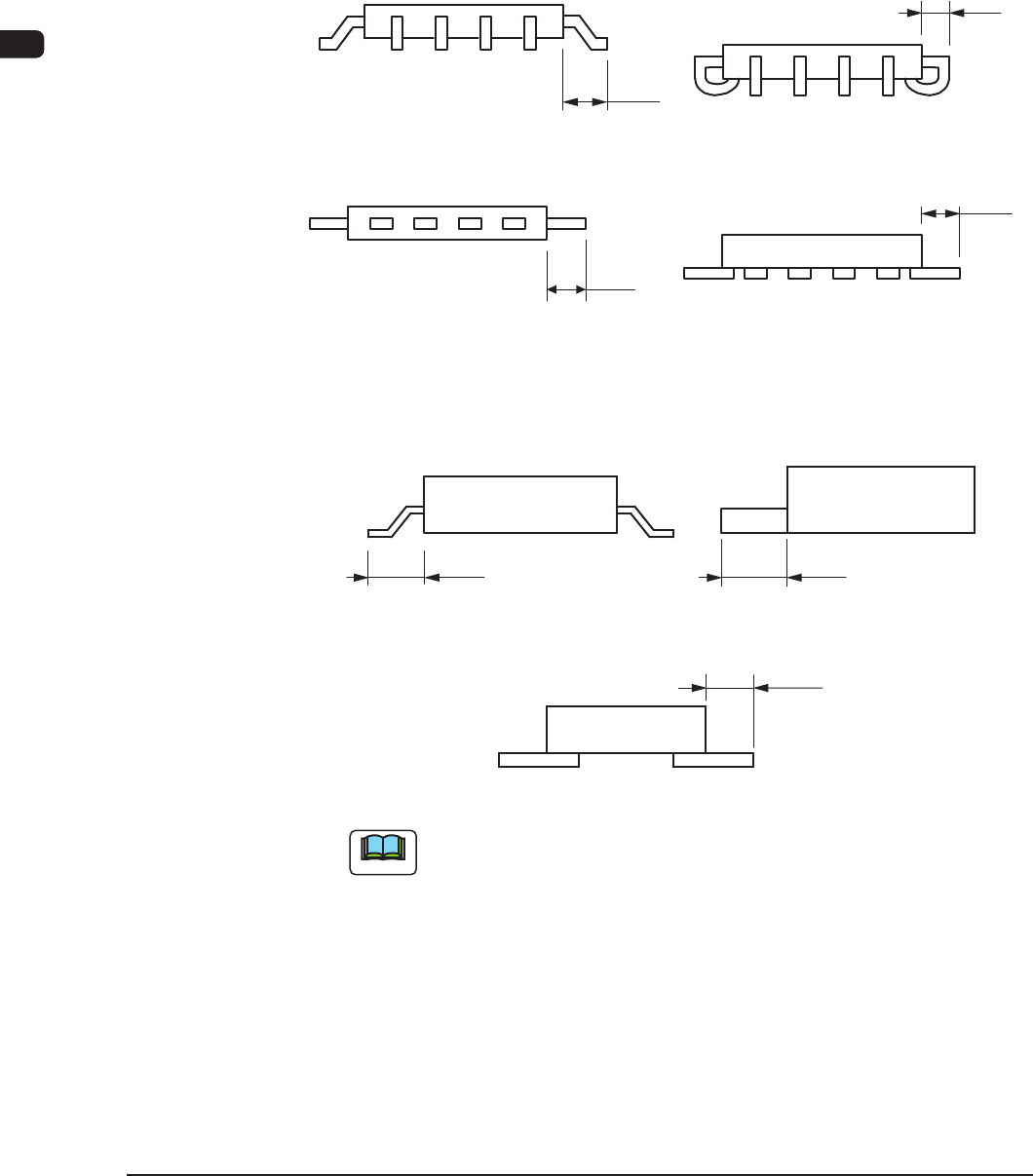

(3) 长度 [mm]
设定从模板露出的引脚长度。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
长
鸥翼型
长
J形
直线型
长
长
长
长
标准
长
其他
IC元件
连接器、其他带引脚元件
FB23
Note
IC 元件只在
“
弯曲形 ( 鸥翼型 )
”
、
“
J 形
”
、
“
直线型
”
时设定。
连接器或其他带引脚元件时，只在引脚类型为
“
标准
”
、
“
其它
”
时
设定。
1201-002

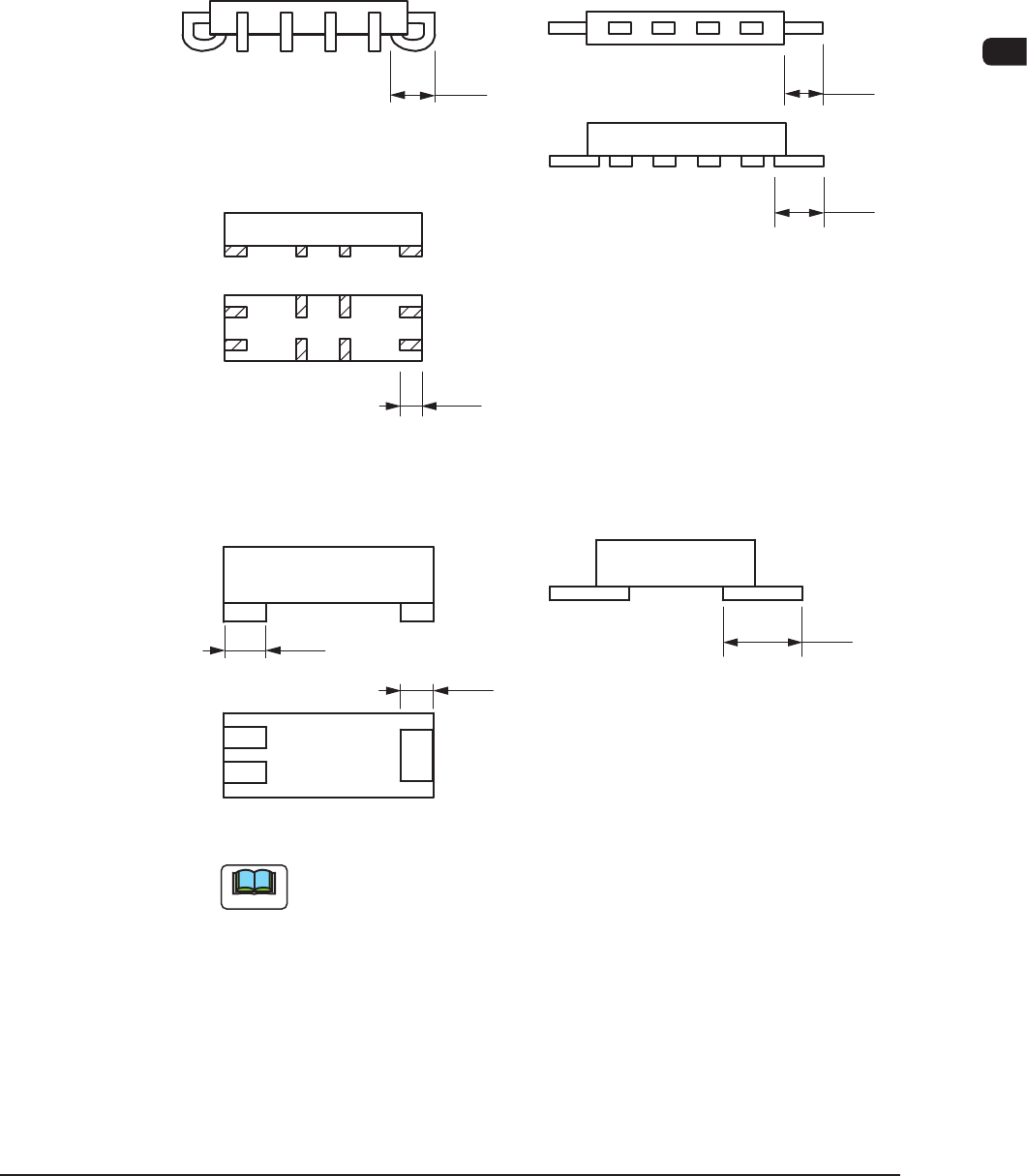

(4) 全长 [mm]
设定引脚的原始长度。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 元件
全长
全长
J形
直线型
全长
无引线
全长
全长
全长
电极
其他
全长
FB24
Note
IC 元件只在
“
J形
”
、
“
直线型
”
、
“
无管脚 ( 无引线 )
”
时设定进行设定。
连接器或其他带引脚元件时，只在引脚类型为
“
电极
”
、
“
其它
”
时
设定。
连接器、其他带引脚
1201-002

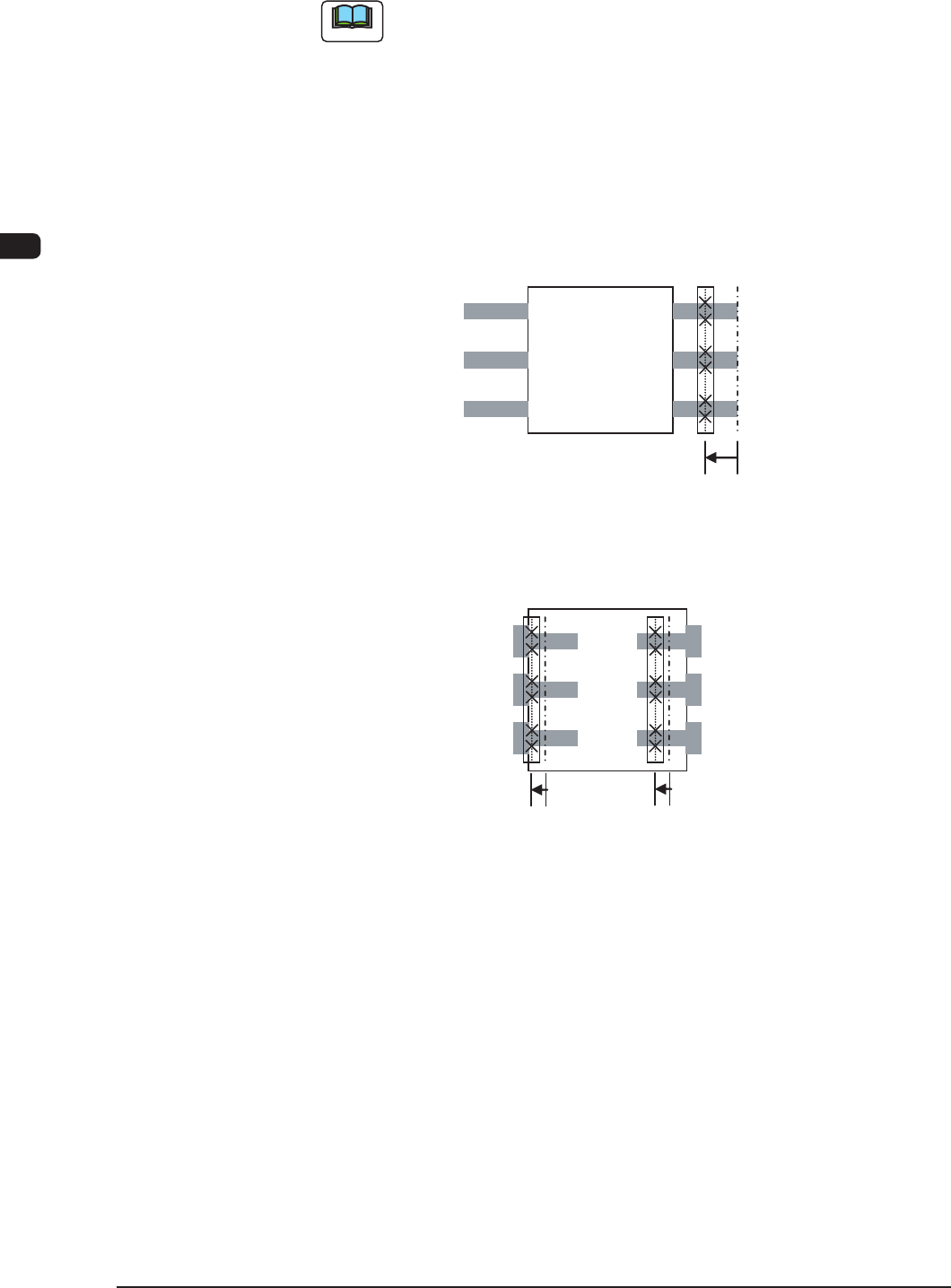

(5) 检测位置补正值 [mm]
检测位置的形状特殊时，变更检测位置设定。
Note
通常，引脚或电极的宽度方向的检测位置根据引脚类型或引脚类型的
检测位置自动被设定为适当的位置，但是，检测位置的形状特殊时，
可用此数据变更检测位置。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
IC 中引脚类型为鸥翼形、直线型时以及
连接器、其他带引脚中引脚类型为标准或其他时
检测位置补正值(-)
FB25
IC 中引脚类型为 J 形时
检测位置补正值(+)
检测位置补正值(-)
FB26
1201-002
