6OM-1602 第二章 2.3 (C01) 认识 ( 识别 ) 数据 2-73 (C01_03) 认识处理水平 ( 识别处理水准 ) 设定检查元件的识别处理水准。 通常请设定为 “ 0 ” 。 • 数据设定范围 0 ～ 255 • 对象元件 : 适用于所有对象元件。 Note (a) 引脚算法自动设定值 识别数据设定为 “ 自动 ” 或识别处理水准为 “ 0 ” 时的粗略识别方 法见下表。 元件形状 引脚种类 粗略识别方法 备 注 I…

100%1 / 187
(C01_02) 认识 ( 识别 ) 数据设定
从以下选择每个元件形状的各识别数据的设定方法。
自动 : 自动设为预置初期值。
手动 : 可以手动设定各识别数据。
•
对象元件 : 适用于所有对象元件。
Note
(a) 通常请选择
“
自动
”
。
(b) 将识别数据设定为
“
自动
”
时，各数据被自动设定为下表。
表中的
“
自动
”
设定值，记载在各数据项目中。
元件形状
数据项目
圆筒、
方形、
异形
IC 连接器 其他 BGA/CSP 特殊
设定亮度数据 标准
认识处理水平 0
认识 ( 识别 ) 算法 自动
点灯方式指定 自动
指定照片拍摄 ( 图像摄像 ) 方法 不判断 不判断 不判断 不判断 不判断 不判断
视野指定 自动选择 不判定 不判定 不判定 不判定 不判定
元件尺寸允许值设定 自动 - - - - -
管脚 ( 引脚 ) 宽度判定 - 不判定 不判定 不判定 - -
管脚 ( 引脚 ) 位置 ( 宽度方向 )
判定
- 判定
(自动 )
判定
(自动 )
判定
(自动 )
- -
管脚 ( 引脚 ) 位置 ( 长度方向 )
判定
- 不判定 - - - -
外形尺寸判定 - 不判定 - - - -
电极位置判定 - - - - 判定
(自动 )
-
电极尺寸判定 - - - - 不判定 -
全球形检出 - - - - 判定
球形有无检出方法 - - - - 判定
(自动 )
极性判定 - 不使用 不使用 不使用 不使用 -
正反面判定
圆筒 方形
异形
不使用 不使用 不使用 不使用 不使用
-
不判定
形状位置判定 - - - - - 判定
(自动 )
TB23
1201-003
(C01_03) 认识处理水平 ( 识别处理水准 )
设定检查元件的识别处理水准。
通常请设定为
“
0
”
。
•
数据设定范围
0 ～ 255
•
对象元件 : 适用于所有对象元件。
Note
(a) 引脚算法自动设定值
识别数据设定为
“
自动
”
或识别处理水准为
“
0
”
时的粗略识别方
法见下表。
元件形状 引脚种类 粗略识别方法 备 注
IC 无引线 电极 检出方法 重心位置检出
上述以外 一般引脚 检出方法 引脚边缘检出
连接器 电极 电极 检出方法 引脚形状检出
上述以外 一般引脚 检出方法 引脚形状检出
其他 电极 电极 检出方法 引脚形状检出
上述以外 一般引脚 检出方法 引脚形状检出
TB24
(b) 设定值在
“
1
”
以上时，请将识别数据设定设为
“
手动
”
。
1201-002

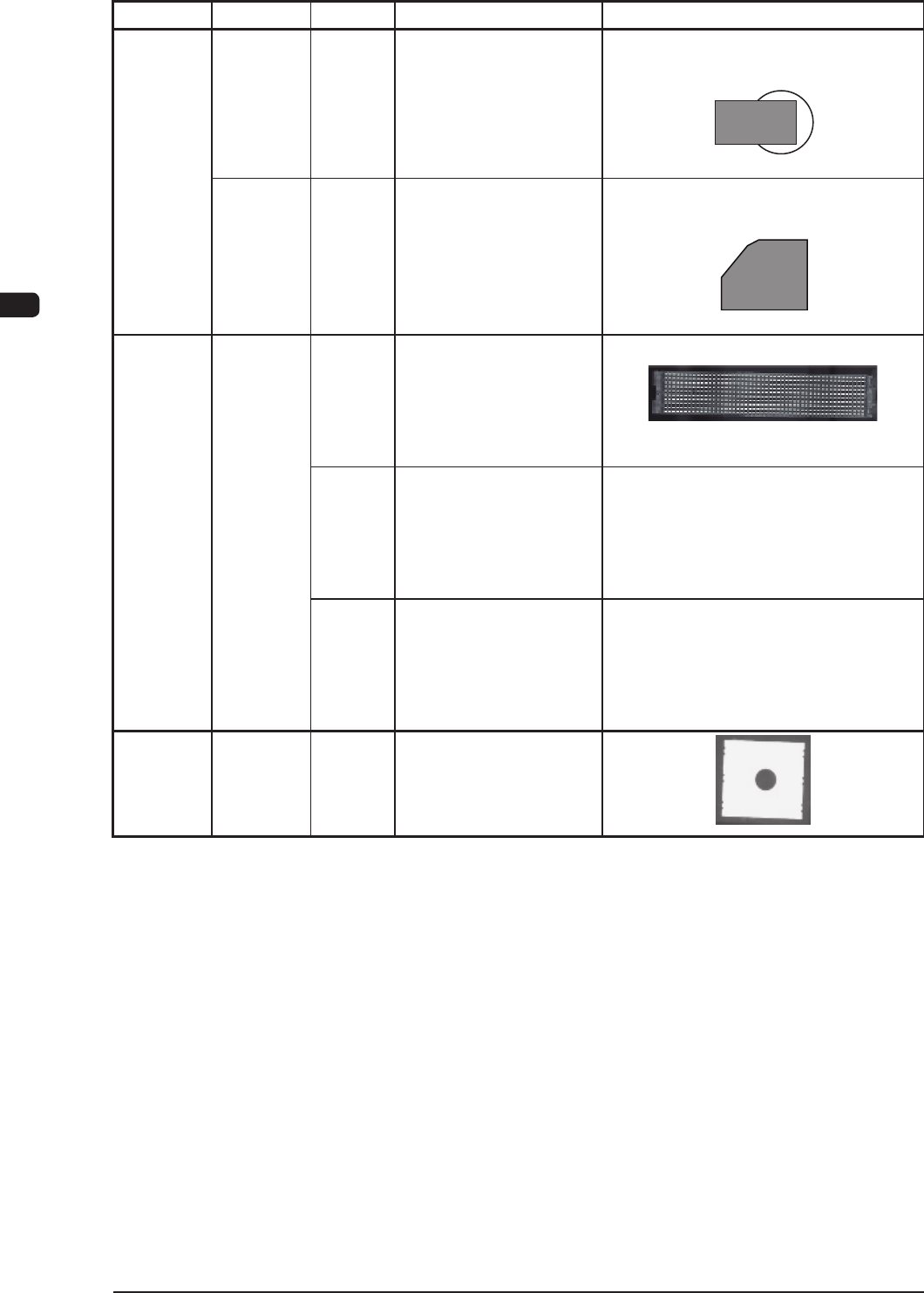

外形
( 有角度 )
1 不是元件的主轴角度，使
用边角或边缘进行角度补
正。
对外形形状非左右或上下对称的元件有
效
区域阵列
(BGA)
Note(d)
栅格状 100
～
104
进行栅格状连接器的销的
全销识别。( 销形状横长
方形时 )
另外，进行全销的检查
( 销位置、尺寸 )。
110
～
114
进行栅格状连接器的销的
全销识别。( 销形状竖长
方形时 )
另外，进行全销的检查
( 销位置、尺寸 )。
120
～
124
进行栅格状连接器的销的
全销识别。( 销形状正方
形时 )
另外，进行全销的检查
( 销位置、尺寸 )。
其他
( 特殊 )
Note(e)
自动
10 在外形决定角度，在圆中
心进行定位。
可以登录的形状只有圆
1 个。
TB25
(d) 使用此识别处理水准需要满足以下条件。
•
形状 = BGA( 单纯 )
•
电极种类 = 引脚
•
电极形状 = 登录的全部类型是长方形
处理水准 1 位的值为相应于带引脚
“
识别动作
”
数据的
“
检出方
法
”
的如下意思。
∗∗
0 : 检出方法 = 自动
∗∗
1 : 检出方法 = 引脚边缘检出
∗∗
2 : 检出方法 = 重心位置检出
∗∗
3 : 检出方法 = 引脚线分检出
1201-002
