6OM-1602
第二章 2.2 (B01) 形状数据
2-49
(6) 位置 X、Y[mm]
设定边角位置 X 和 Y。
将模板中心 ( 设定外形尺寸的基准位置 ) 作为原点时，如下所示边角
位置的坐标中标有正 (+) 或负 (-) 符号。
边角位置
Y(+)
X(+)
X(-)
Y(-)
FB46
•
对象元件 : IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
1201-002
6OM-1602
2-50
第二章 2.2 (B01) 形状数据
(B01_13) 边缘直线数据
设定各元件边缘 1、2、3、4 的边缘形状、边缘宽度等。
边缘3
边缘1
边缘4边缘2
元
件
传
送
方
向
模板中心
FB47
Note
异形只在形状指定为
“
通常 ( 矩形 )
”
时设定。
(1) 设定边缘数据
从以下选择边缘数据的设定方法。
自动 : 自动设定认为合适的边缘数据。
(4 个边缘在直线上被检出。)
手动 : 可设定任意值。
•
对象元件 : 异形
Note
边缘形状特殊时和各边缘的尺寸不同时、或者无法正常进行
“
自动
”
识别时，请
“
手动
”
设定。
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-51

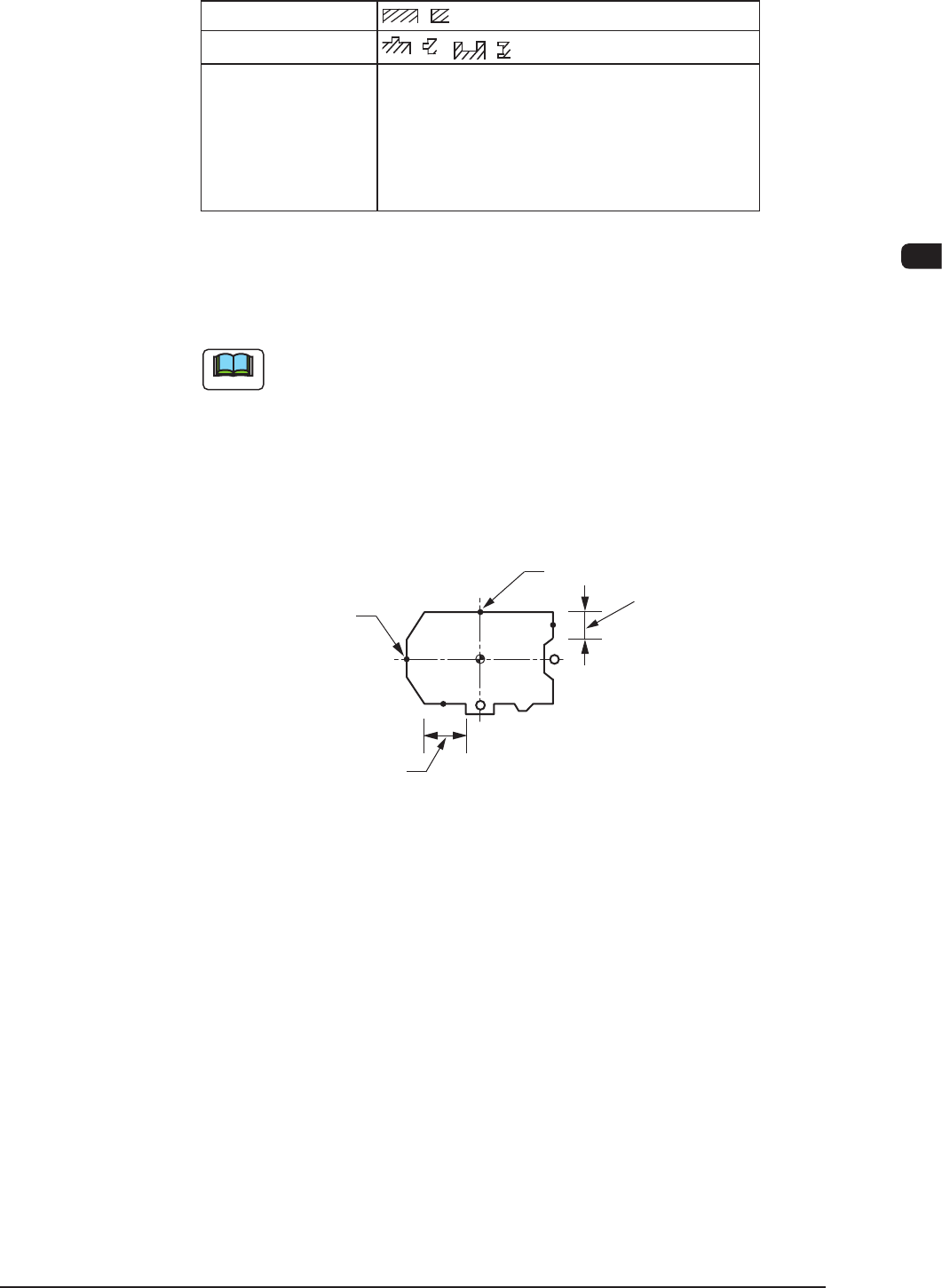

(2) 边缘直线形状
选择边缘检测可能位置的边缘形状。
直线
有凹凸
不检测 边缘不是直线，并且无法设定 (4) 边缘线补
正值位置 X、Y 中表示的边缘检测位置时选
择。
此时，可根据该边缘相反侧的边缘检测结果
和元件尺寸，计算出元件的中心。
TB19
•
对象元件 : 异形、IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
Note
(a) 无法识别没有任何直线边缘的元件。
(b) 边缘形状设定为
“
有凹凸
”
时，要设定边缘宽度和边缘线补正值
位置 X、Y 或边缘位置 X、Y。
(3) 边缘宽度 [mm]
以边缘位置为中心的边缘长度。
被设定为
“
0
”
时，判断为只能检测边缘检测可能位置的 [ 点 ]。
边缘宽度(0)
边缘宽度(0)
边缘宽度
边缘宽度
FB48
•
对象元件 : 异形、IC( 简单 )、IC( 复杂 )、
连接器 ( 简单 )、连接器 ( 复杂 )、
其他带引脚 ( 简单 )、
其他带引脚 ( 复杂 )
