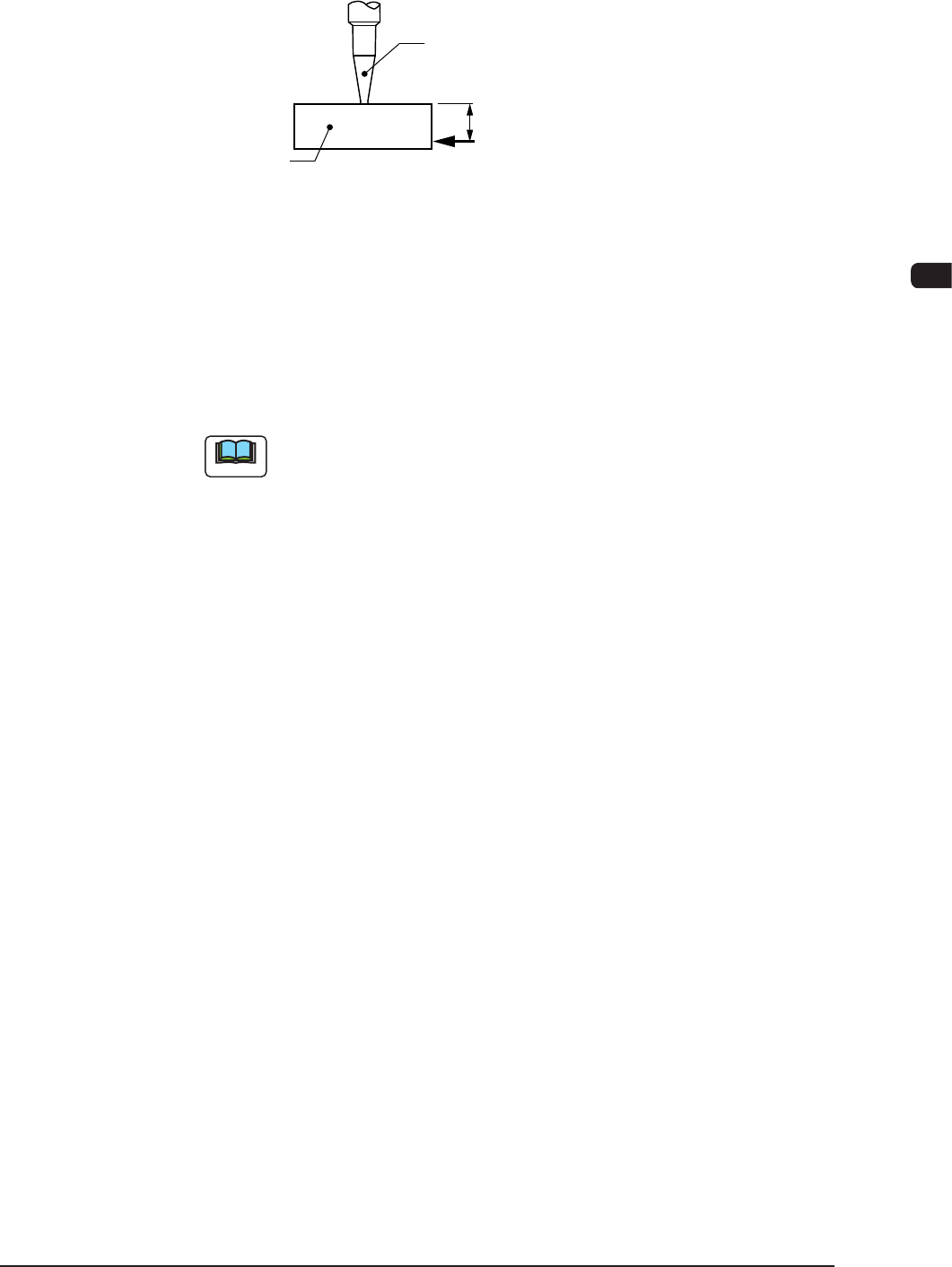

(D01_17) 元件厚度检查 ( 检测 )[mm]
设定元件厚度检测值。
吸嘴
检测元件厚度
元件状态检出传感器光轴(下限)
元件
FB100
•
已知元件厚度的允许值时
厚度 (t)
−
允许值
−
0.2mm
•
未知元件厚度的允许值时
厚度 (t)
−
0.3mm
•
设定为
“
0.00mm
”
时，不进行元件厚度检测。
Note
(a) 已设定元件厚度 (Ut) 时，有必要进行测试。
(b) 推荐值
“
元件厚度 - 0.20mm
”
(c)
检出薄于该检测值的元件时，被视为异常处理。
1201-002
(D01_18) 拍摄方式
选择
“
自动
”
或
“
停止
”
元件识别动作。
自动 : 不间断飞速识别 ( 照常 )
停止 : 在照相机上停止识别
Note
即使选择
“
自动
”
，有时也会因最佳数据而停止识别。
(D01_19) 压入动作
(D01_20) 带子连接功能 ( 料带连接补给 )
选择料带连接补给为
“
使用
”
或
“
不使用
”
。
Note
选择了
“
不使用
”
时，进行元件断料预告向导。
接缝部料带传送速度 [%]
选择
“
使用
”
时，设定连接部的料带传送速度的减速率。
(D01_21) 吸取偏差判定 X、Y、角度
选择
“
使用
”
或
“
不使用
”
判定吸取偏差 X、Y、角度。
允许值 X[mm]、Y[mm]、角度 [
°
]
选择
“
使用
”
判定吸取偏差判定 X、Y、角度时，设定允许值 X、Y、角度。
•
允许值 角度的设定范围 : 0.00 ～ 45.00[
°
]
•
“
使用
”“
吸取偏差判定 Y
”
，设定适当的数值，可防止吸入吸嘴的镀
锡引起的污垢、吸嘴碰到贴装完成元件。
•
请考虑元件、使用吸嘴、实际贴装密度，进行数据输入。
•
请对每个限制指定值编制元件 ID 名 ( 元件数据库 ) 等进行管理。
Note
即使将
“
吸取偏差判定
”
指定为
“
使用
”
，
“
允许值
”
指定为
“
0.00
”
时，
也会自动变成
“
不使用
”
。
1201-002
(D01_22) 角度控制
在贴装前进行角度补正后，贴装元件。
选择
“
打开
”
或
“
关闭
”
控制。
角度控制 允许值
选择
“
关闭
”
时，设定角度控制允许值。
补正到允许角度后进行贴装。
•
角度控制 允许值的设定范围 : 0.00 ～ 9.99[
°
]
(D01_23) 贴装角度认识 ( 识别 )
预约数据。
(D01_24) 分组 ( 大量 ) 元件断料检出
设定是否进行分组元件断料的警告。
通过激活设定，没有残留完成生产线路板的元件时，即使在送料器残
留元件，也当作元件断料停止装置并显示催促补给的警告。
富余数 [ 个 ]
设定显示大量元件断料警告的元件数。
(D01_25) 元件压入动作
对元件贴装后的元件推入进行设定。
不使用 : 不进行元件推入。
1 回～ 4 回
: 设定进行几次推入。
