6OM-1602 第二章 2.2 (B01) 形状数据 2-63 (BO1_17) 形状数据 设定识别部位的类型数、组数。 • 对象元件 : 特殊 (1) 类型数 设定识别部位的类型数。 • 数据设定范围 1～8 (2) 组数 设定识别部位的组数。 • 数据设定范围 1～8 0910-001
6OM-1602
2-62
第二章 2.2 (B01) 形状数据
(7) 缺少块数
设定缺少块数。
电极排列中有缺少的电极时，将作为模块 ( 缺少电极排列 ) 设定。
在 (6) 缺少设定方法中选择
“
不缺少
”
除外的方式，进行设定。
•
数据设定范围
0 ～ 40
•
对象元件 : BGA/CSP( 简单 )
Note
(a) 模块之间可能重叠。
(b) 设定缺少块数，就显示开始位置行
•
列、缺少行数
•
列数。
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-63
(BO1_17) 形状数据
设定识别部位的类型数、组数。
•
对象元件 : 特殊
(1) 类型数
设定识别部位的类型数。
•
数据设定范围
1～8
(2)
组数
设定识别部位的组数。
•
数据设定范围
1～8
0910-001
6OM-1602
2-64
第二章 2.2 (B01) 形状数据

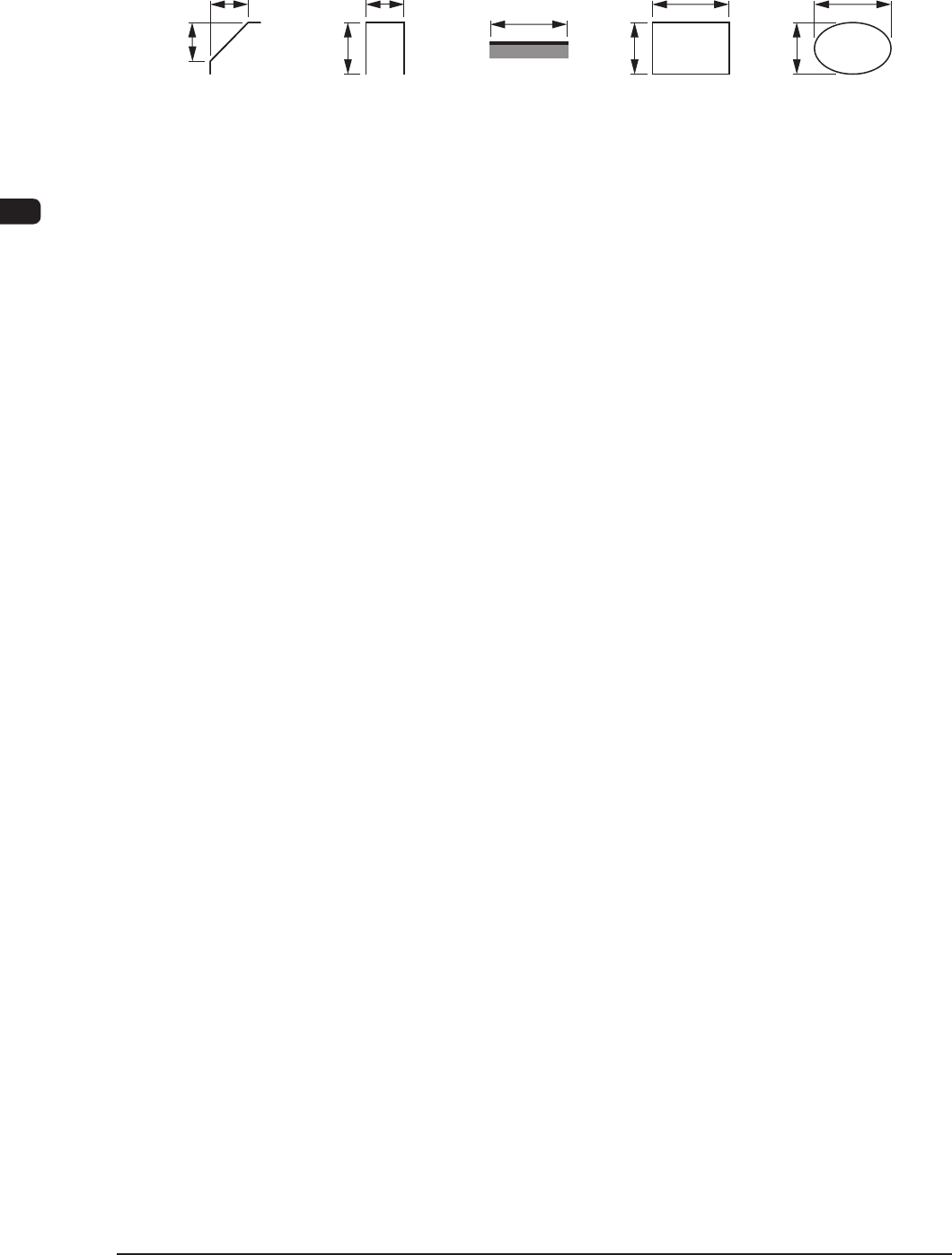

(BO1_18) 类型编号
形状、宽度、高度等进行特定识别部位的设定。
W
W
H
H
W
H
W
L 形 U 形 边缘 长方形 椭圆
W
H
FB62
•
对象元件 : 特殊
(1)
形状
选择识别部位的形状。
(2) 幅 ( 宽度 )[mm]
设定识别部位的宽度。
(3)
高度 [mm]
设定识别部位的高度。
(4) 明暗
从以下选择识别部位照映其周围的方式。
标准 : 反射识别中发亮照射、透过识别中发暗照射时选择。
反向 : 反射识别中发暗照射、透过识别中发亮照射时选择。
