6OM-1602 第二章 2.2 (B01) 形状数据 2-39 (5) 中心位置 ( 宽度方向 )、先端 ( 顶端 ) 位置 ( 长度方向 )[mm] 设定引脚组的位置。 设定离设定外形尺寸的基准位置的位置坐标。 • 对象元件 : IC( 复杂 )、连接器 ( 复杂 )、 其他带引脚 ( 复杂 ) 顶端位置(长度方向)2 中心位置(宽度方向)1 中心位置(宽度方向)2 顶端位置(长度方向)1 元 件 传 送 方 向 FB34 • 连接…
6OM-1602
2-38
第二章 2.2 (B01) 形状数据
(4) 间距 [mm]
设定引脚组内的引脚间距。
•
对象元件 : IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
间距1
间距2
元
件
传
送
方
向
FB32
例 : 特殊情况
间距
无引线
间距
电极
元件仰视图
FB33
1201-002
6OM-1602
第二章 2.2 (B01) 形状数据
2-39
(5) 中心位置 ( 宽度方向 )、先端 ( 顶端 ) 位置 ( 长度方向 )[mm]
设定引脚组的位置。
设定离设定外形尺寸的基准位置的位置坐标。
•
对象元件 : IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
顶端位置(长度方向)2
中心位置(宽度方向)1
中心位置(宽度方向)2
顶端位置(长度方向)1
元
件
传
送
方
向
FB34
•
连接器、其他带引脚中为
“
引脚类型
”
为电极、
“
引脚类型形状
”
为
圆形或椭圆形时，请设定从外形尺寸设定基准位置到引脚组中心的位
置的顶端位置 ( 长度方向 )。
中心位置(宽度方向)2
中心位置(宽度方向)1
顶端位置(长度方向)2
顶端位置(长度方向)1
FB35
1201-002
6OM-1602
2-40
第二章 2.2 (B01) 形状数据
Note

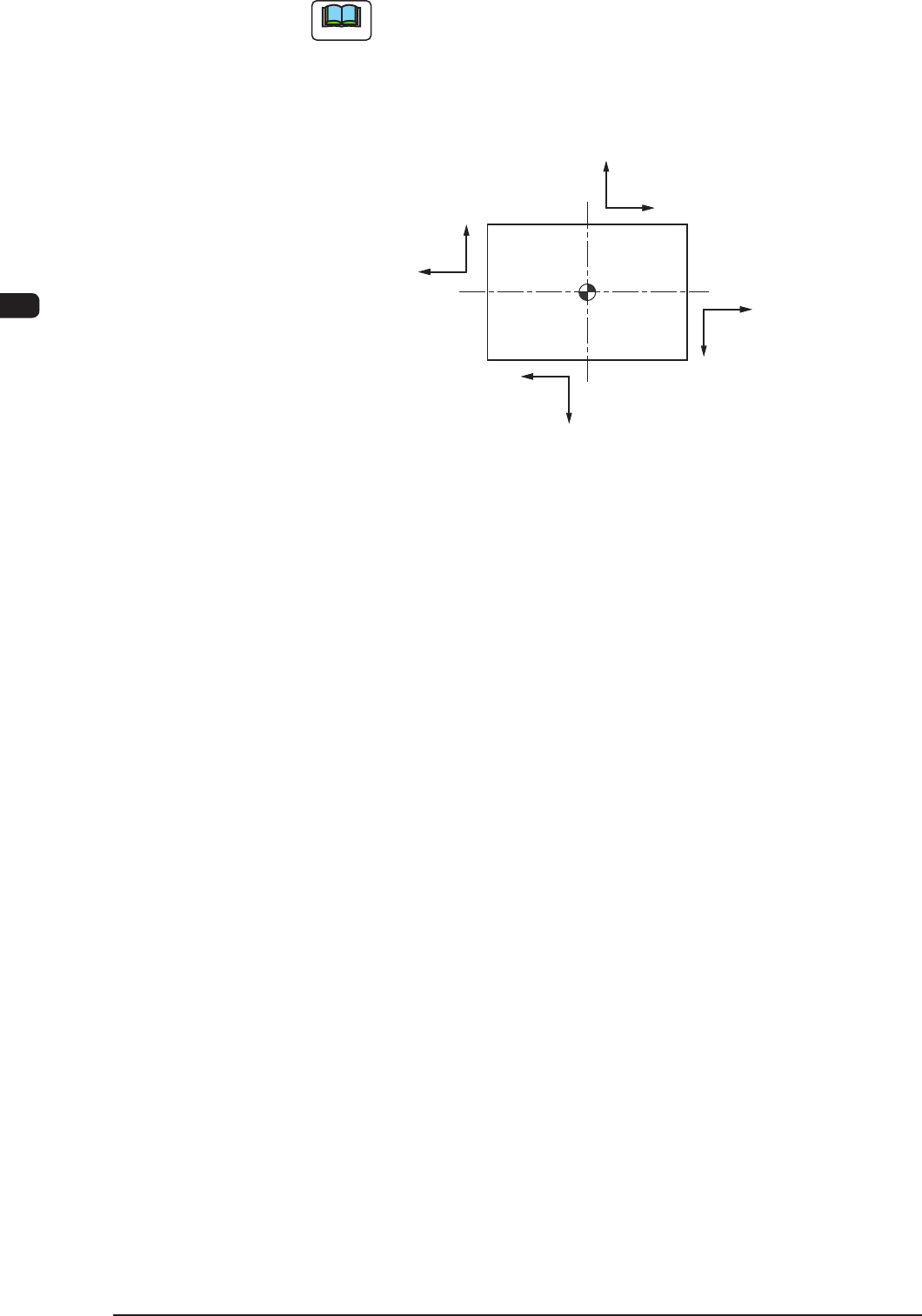

坐 标系如下 :
＋宽度方向
＋长度方向
＋宽度方向
＋长度方向
＋
宽
度
方
向
＋
宽
度
方
向
＋
长
度
方
向
＋
长
度
方
向
FB36
1008-002
