6OM-1602 2-88 第二章 2.3 (C01) 认识 ( 识别 ) 数据 (C01_20) 电极尺寸判定 / 电极尺寸允许值 [mm] 选择是否判定电极尺寸，并且在进行判定时从以下选择该允许值。 不判定 : 不判定电极尺寸时选择。 判定 ( 自动 ) : 判定电极尺寸时选择。 电极尺寸允许值使用自动设定的初期值。 判定 ( 手动 ) : 判定电极尺寸时选择。 电极尺寸允许值使用任意设定的值。 • 对象元件 : BGA/CSP( …

100%1 / 187
(C01_19) 电极位置判定 /
电极位置允许值 [mm]
选择是否判定电极位置，并且在进行判定时从以下选择该允许值。
不判定 : 不判定电极位置时选择。
判定 ( 自动 ) : 判定电极位置时选择。
电极位置允许值使用自动设定的初期值。
判定 ( 手动 ) : 判定电极位置时选择。
电极位置允许值使用任意设定的值。
•
对象元件 : BGA/CSP( 简单 )、BGA/CSP( 复杂 )
Note
(a) 设定该数据时，设定识别数据设定为
“
手动
”
。
(b) 设定
“
自动
”
时的允许值使用编辑界面的允许值栏中显示的值。
1201-002
(C01_20) 电极尺寸判定 /
电极尺寸允许值 [mm]
选择是否判定电极尺寸，并且在进行判定时从以下选择该允许值。
不判定 : 不判定电极尺寸时选择。
判定 ( 自动 ) : 判定电极尺寸时选择。
电极尺寸允许值使用自动设定的初期值。
判定 ( 手动 ) : 判定电极尺寸时选择。
电极尺寸允许值使用任意设定的值。
•
对象元件 : BGA/CSP( 简单 )、BGA/CSP( 复杂 )
Note
(a) 设定该数据时，设定识别数据设定为
“
手动
”
。
(b) 设定
“
自动
”
时的允许值使用编辑界面的允许值栏中显示的值。
1201-002
(C01_21) 极性判定
设定元件极性 ( 方向 ) 的判定方法。
极性判定
从以下选择是否判定极性。
不使用 : 不判定极性时选择。
使用 ( 废弃处理 ) : 判定极性后，极性不同时想作为识别异常时选择。
使用 ( 贴装处理 ) : 判定极性后，根据判定的极性想再次进行识别处理
时选择。
•
对象元件 : IC( 简单 )、IC( 复杂 )、连接器 ( 简单 )、
连接器 ( 复杂 )、
其他带引脚 ( 简单 )、其他带引脚 ( 复杂 )、
BGA/CSP( 简单 )、BGA/CSP( 复杂 )
Note
(a) 选择
“
使用 ( 贴装处理 )
”
时，识别处理时间需要常规时间的 2
倍以上。
(b) 当有必要判定元件极性时 ( 供应方向不确定等 )，根据选择
“
使
用 ( 废弃处理 )
”
或
“
使用 ( 贴装处理 )
”
判定极性后执行识别处
理。
(c)
选择
“
使用 ( 废弃处理 )
”
或
“
使用 ( 贴装处理 )
”
有以下条件。
•
“

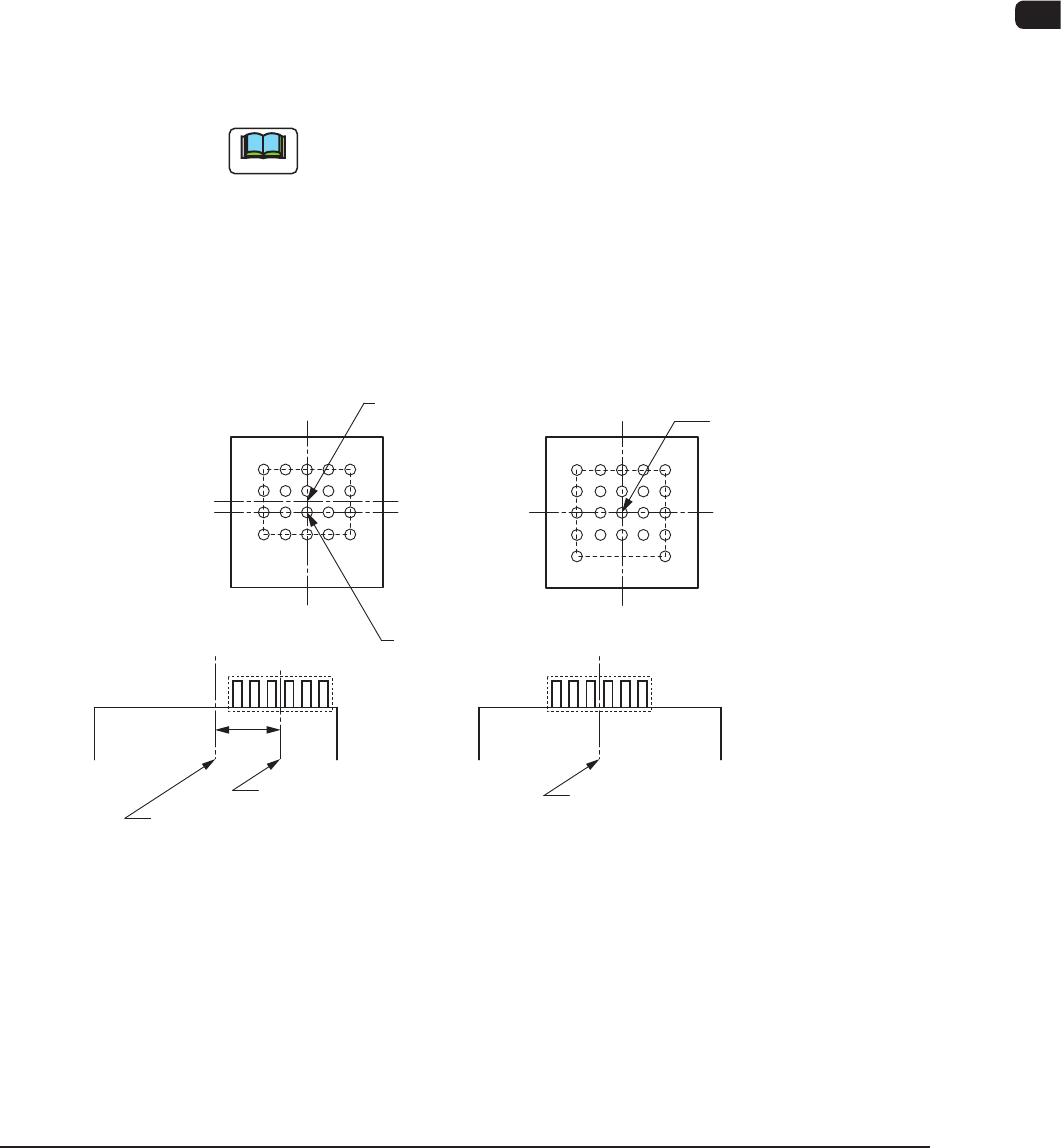

BGA/CSP
”
时，球栅格中心与模板中心须一致。
•
“
带引脚元件
”
时，引脚组中心与模板中心须一致。
模板中心
球栅格中心
模板中心
球栅格中心
可判定极性
不可判定极性
引脚组中心
模板中心
不可判定极性
引脚组中心
模板中心
可判定极性
FB72
