6OM-1602
第二章 2.2 (B01) 形状数据
2-59
(5) 检查条件
设定在元件的定位和检查中如何使用设定的电极组。
从以下选择。
通常 : 将组内的电极做为通常电极使用。
被设定的组电极全部成为元件定位，电极碎片
或形状等的检查对象。
无管脚 ( 引脚 ) 确认
: 组内的电极位置将被作为不能碰撞电极的位置
的检查部位信息来使用。
在登录到设定为无确认组的电极位置上检测到
电极时，该元件作为检查异常被废弃掉。
在通常检查中，电极的碎片 ( 不足 ) 被当作异
常，但对于多余的电极不进行检查。
主要使用在判别元件的不同等。
•
对象元件 : BGA/CSP( 简单 )、BGA/CSP( 复杂 )
1201-002
6OM-1602
2-60
第二章 2.2 (B01) 形状数据

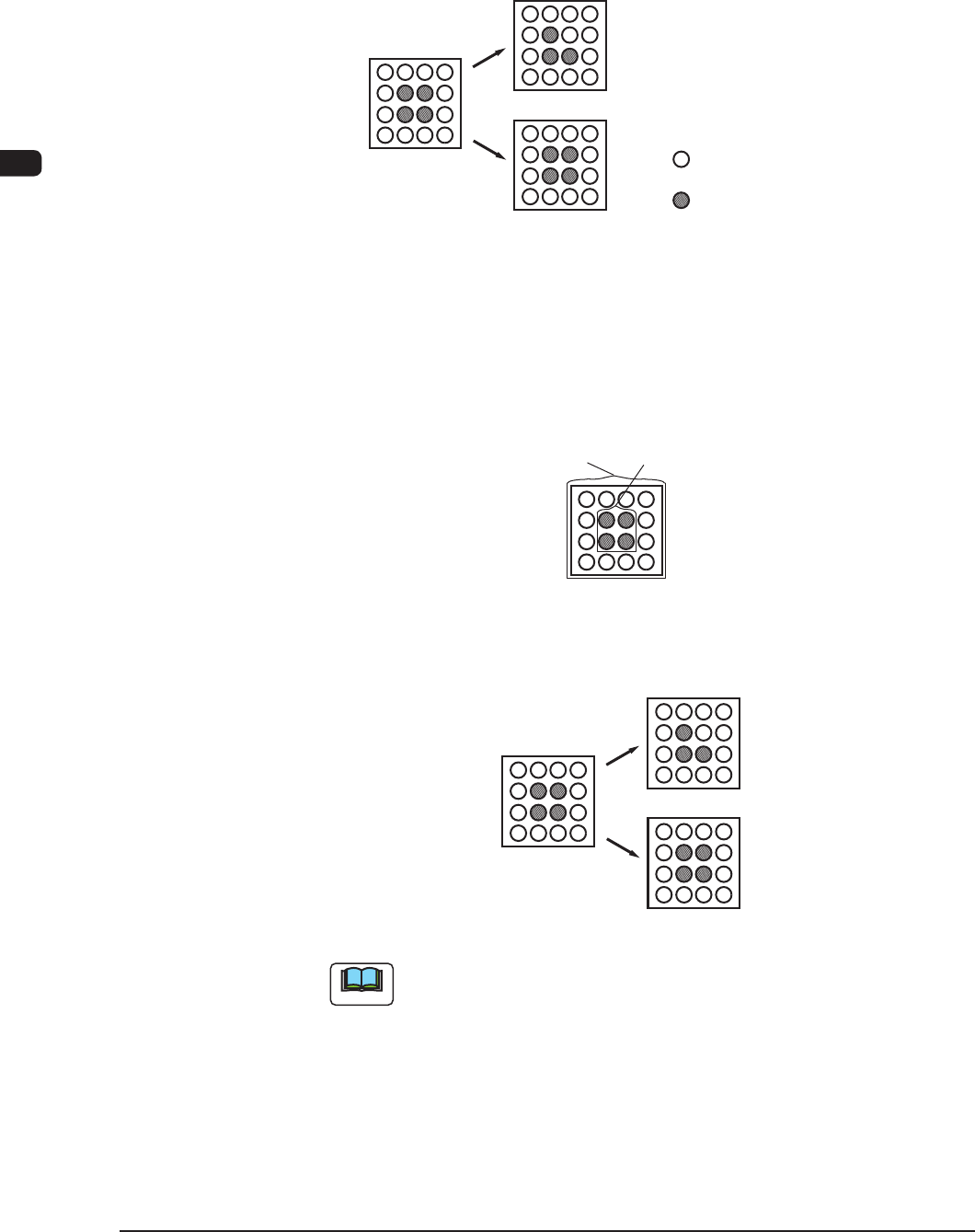

无确认的使用示例
检查条件为
“
通常
”
时
检查条件为通常时，即使在如下错误的位置上有电极时也被判断为正
常。
OK
OK
: 有电极的部分
: 没有电极的部分
FB58
检查条件为
“
无确认
”
时
检查条件为无确认时，根据进行以下步骤，可以判断错误位置上是否
有电极。
1. 将模块分为 2 个。
模块1
模块2
FB59
2. 通过将模块 2 设为
“
无确认
”
判断错误位置上是否有电极。
NG
OK
FB60
Note
如上述示例，
“
通常
”
指定的组和
“
无确认
”
指定的组可以重叠设定，
但此时请务必将
“
无确认
”
指定的组设定在重叠的
“
通常
”
指定组的
缺少设定范围内。
0910-001
6OM-1602
第二章 2.2 (B01) 形状数据
2-61

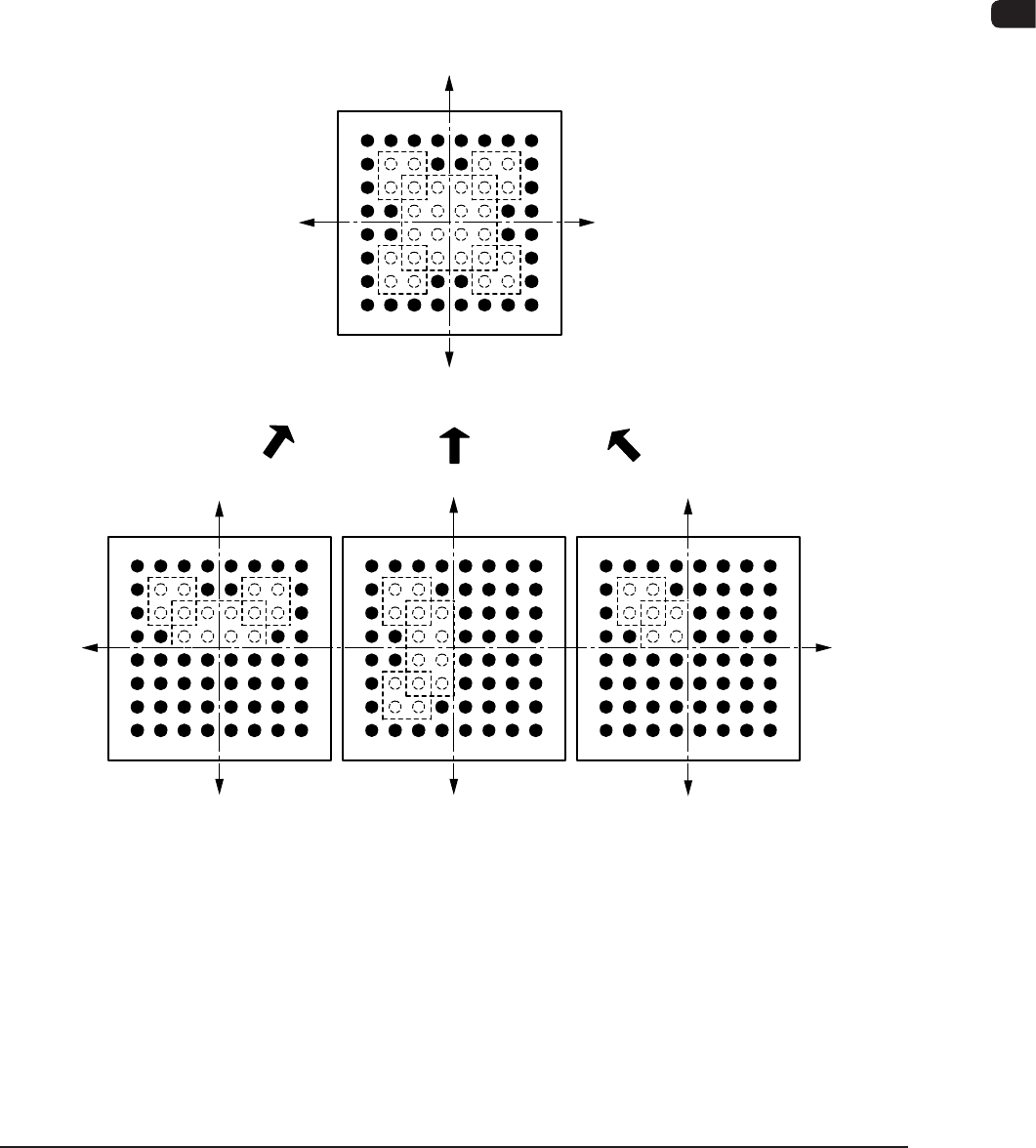

(6) 缺少设定方法
从以下选择电极缺少的对称方式。
不缺少
通常
上下对称
左右对称
上下左右对称
通过设定该数据，可简化缺少块的指定。
•
对象元件 : BGA/CSP( 简单 )
Y(+)
Y(+)
Y(+)
Y(+)
Y(-)
Y(-) Y(-)
Y(-)
X(-)
X(+)
X(+)X(-)
通常
在识别内部转换
左右对称 上下左右对称上下对称
FB61
