6OM-1602 第二章 2.2 (B01) 形状数据 2-49 (6) 位置 X、Y[mm] 设定边角位置 X 和 Y。 将模板中心 ( 设定外形尺寸的基准位置 ) 作为原点时，如下所示边角 位置的坐标中标有正 (+) 或负 (-) 符号。 边角位置 Y(+) X(+) X(-) Y(-) FB46 • 对象元件 : IC( 复杂 )、连接器 ( 复杂 )、 其他带引脚 ( 复杂 ) 1201-002

100%1 / 187

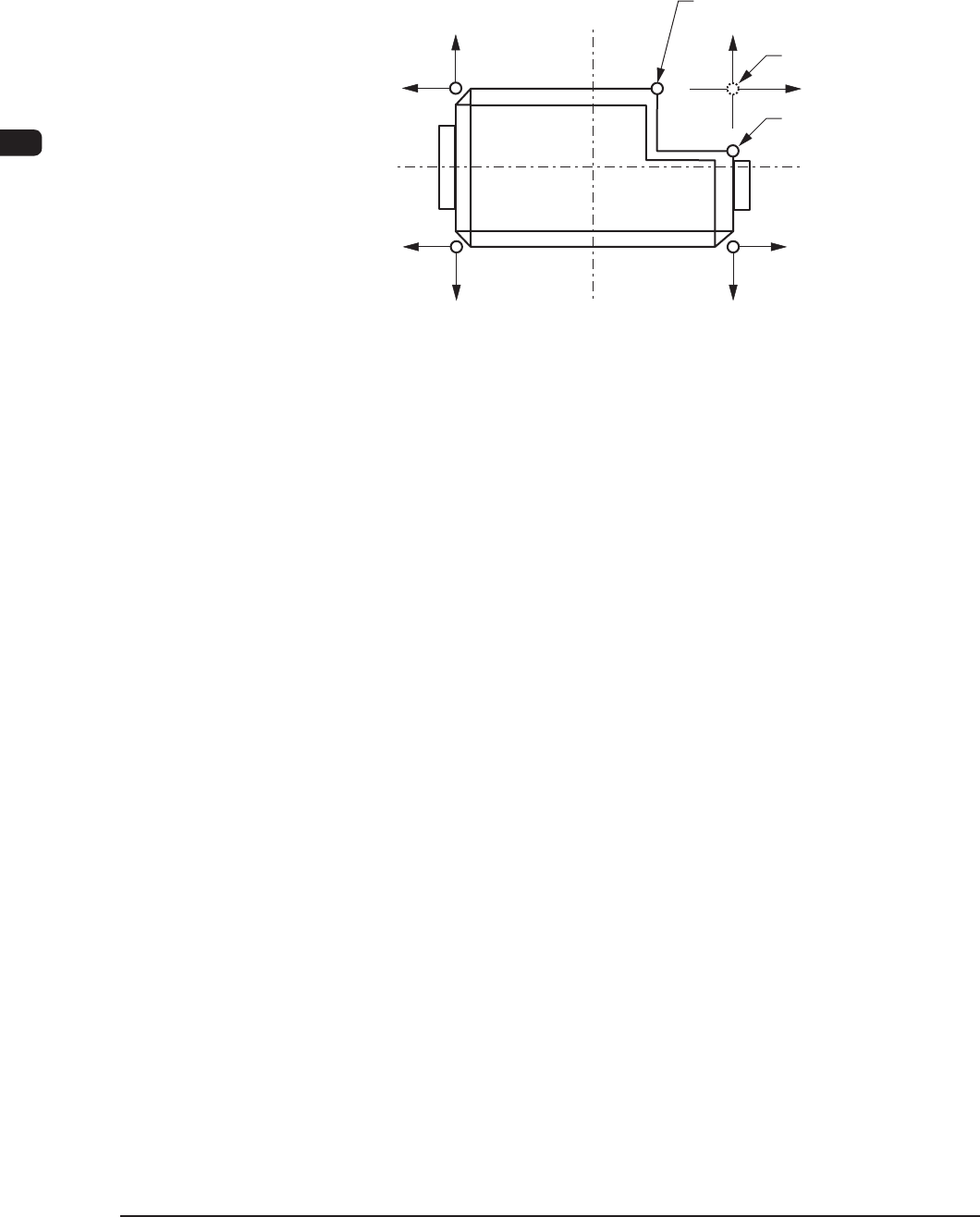

(5) 位置补正值 X、Y[mm]
设定各边角 1、2、3、4 的位置补正值 X 和 Y。
当边角数据被指定为自动或手动，位置补正值为零 (0.00) 时，边角位
置就是模板的边角。
•
如下图中的边角 A 的情况，请在 B 或 C 的任意位置上设置边角位置。
+Y
+X
A
C(0，-c)
B(-b，0)
+X
+X
+X
+Y+Y
+Y
FB45
•
对象元件 : 异形、IC( 简单 )、连接器 ( 简单 )、
其他带引脚 ( 简单 )
1201-002

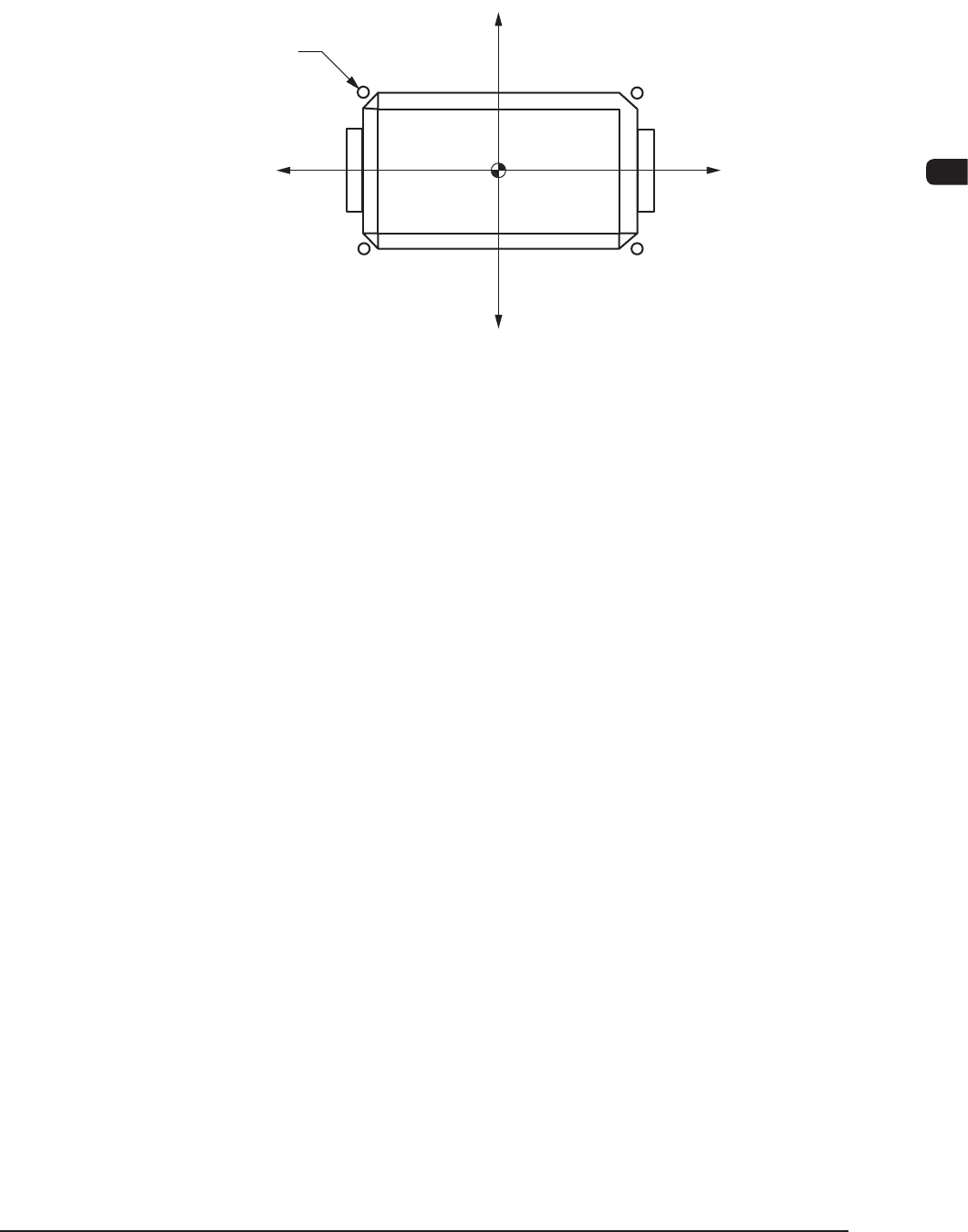

(6) 位置 X、Y[mm]
设定边角位置 X 和 Y。
将模板中心 ( 设定外形尺寸的基准位置 ) 作为原点时，如下所示边角
位置的坐标中标有正 (+) 或负 (-) 符号。
边角位置
Y(+)
X(+)
X(-)
Y(-)
FB46
•
对象元件 : IC( 复杂 )、连接器 ( 复杂 )、
其他带引脚 ( 复杂 )
1201-002

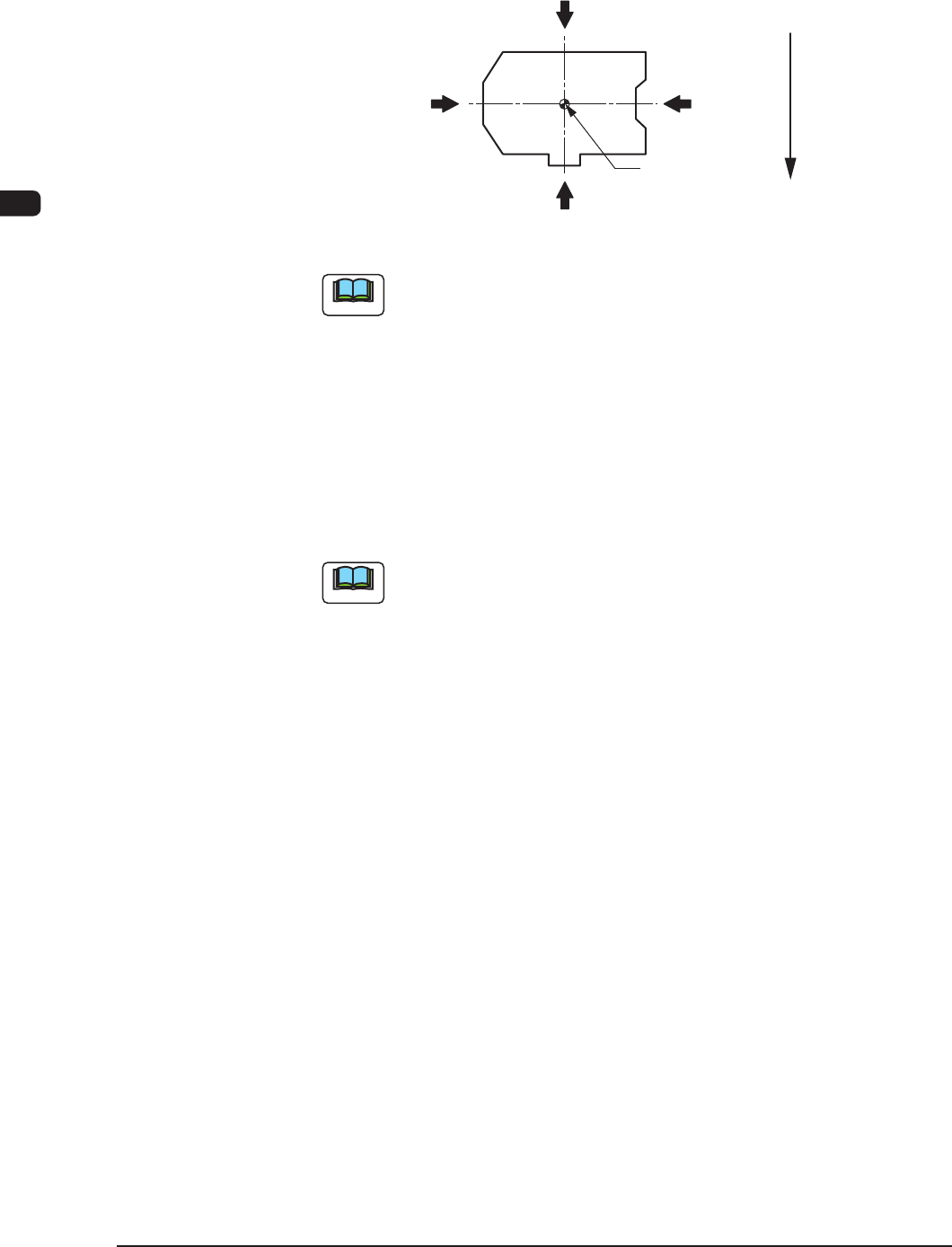

(B01_13) 边缘直线数据
设定各元件边缘 1、2、3、4 的边缘形状、边缘宽度等。
边缘3
边缘1
边缘4边缘2
元
件
传
送
方
向
模板中心
FB47
Note
异形只在形状指定为
“
通常 ( 矩形 )
”
时设定。
(1) 设定边缘数据
从以下选择边缘数据的设定方法。
自动 : 自动设定认为合适的边缘数据。
(4 个边缘在直线上被检出。)
手动 : 可设定任意值。
•
对象元件 : 异形
Note
边缘形状特殊时和各边缘的尺寸不同时、或者无法正常进行
“
自动
”
识别时，请
“
手动
”
设定。
1201-002
