6OM-1602 4-6 第四章 2. 确认元件形状 区域阵列 是BGA、LGA类型的 CSP元件吗？ 是 BGA/CSP 区域阵列 是栅格阵列元件吗？ 是 BGA/CSP(简单) BGA/CSP(复杂) 否 FD4 0910-001
6OM-1602
第四章 2. 确认元件形状
4-5
带引脚
是IC元件吗？
是
IC
(简单形状)
是连接器元件吗？
是
带引脚
否
同侧的引脚
根部位置完全相同吗？
连接器
是
连接器
(简单形状)
连接器
(复杂形状)
否
IC
同侧的引脚
根部位置完全相同吗？
是
IC
(复杂形状)
否
否
其他
带引脚
同侧的引脚
根部位置完全相同吗？
是
其他带引脚
(简单形状)
其他带引脚
(复杂形状)
否
引脚朝向元件内侧的元件归类为复杂形状。
微型晶体管、小功率晶体管、
过虑器、二极管、LED、
线圈等
FFC/FPC连接器、
线路板对线路板连接器、
电线对线路板连接器、
PLCC插座等
SOP、QFP、
TSOP、PLCC、
SOJ、LCC等
FD3
0910-001
6OM-1602
4-6
第四章 2. 确认元件形状

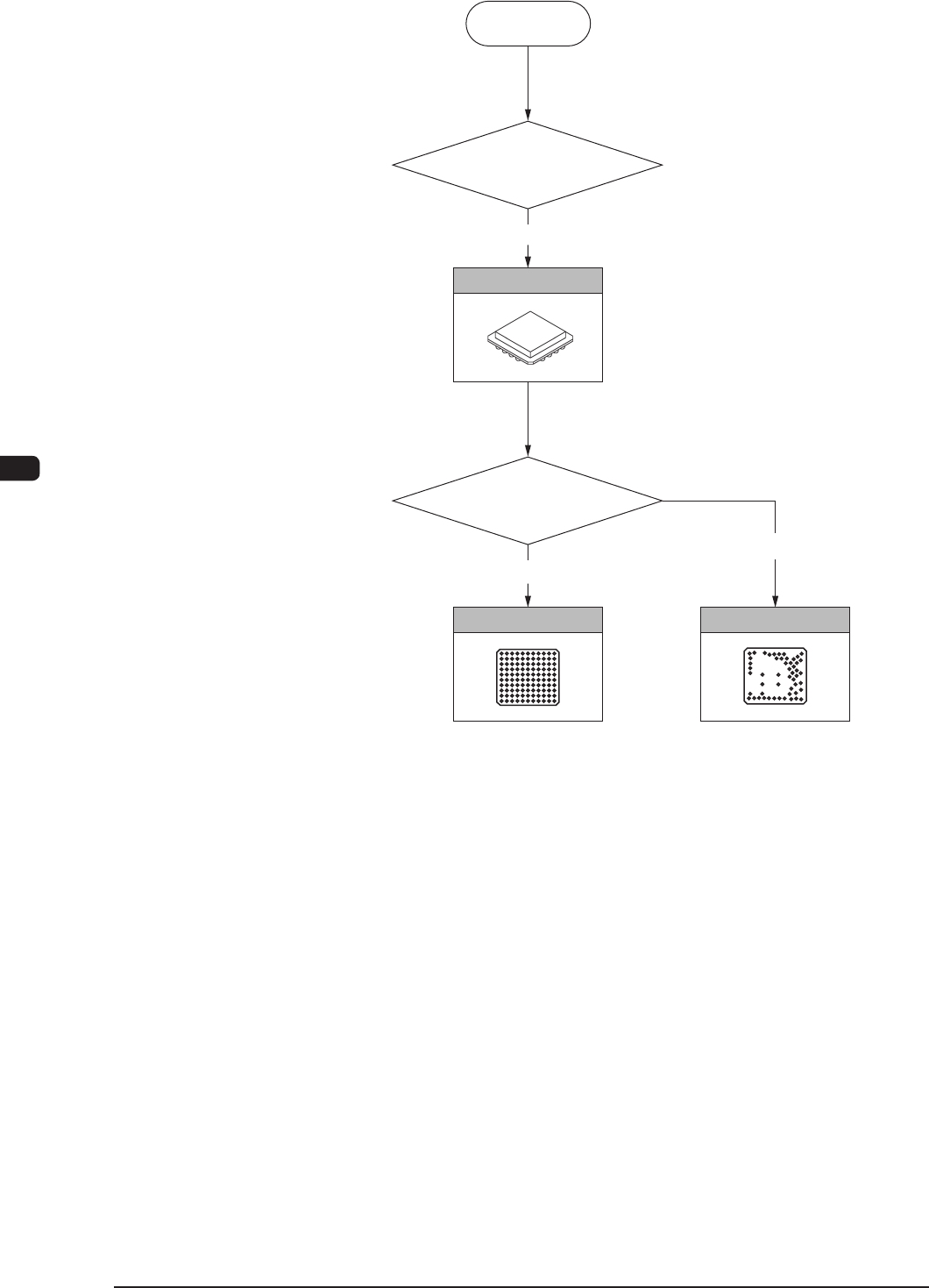

区域阵列
是BGA、LGA类型的
CSP元件吗？
是
BGA/CSP
区域阵列
是栅格阵列元件吗？
是
BGA/CSP(简单)
BGA/CSP(复杂)
否
FD4
0910-001
6OM-1602
第四章 2. 确认元件形状
4-7
2.2 元件的典型示例
圆筒元件
电阻器、电容器、二极管等
FD5
方形元件
电阻器、叠层电容器、线圈、片状陶瓷滤波器等
FD6
异形元件
半固定电位器
FD7
IC 元件
SOP QFP
FD8
PLCC SOJ
FD9
