1 - 39 2.4.3 线路板定位部 线路板定位部装备了牢固线路板供给部送来的线路板 ( 线路板定位 ) 的机构。 在线路板定位部，根据线路板程序将安装头移动到已固定的线路板上， 进行元件贴装。 进行机种切换时， 有必要进行线路板支撑销的设置、 传送带宽度的调整。 Fig.1A18 线路板定位部 Notice 请不要在线路板定位部放置异物。 以免导致装置故障。 2.4 进行表面实际贴装的机构 线路板定位部 0708 - 001
1-38
0708-001
2.4 进行表面实际贴装的机构
2.4.2.3 从排出传送带取出线路板的步骤
Reference
各部位置请参照“2.4.2.2 向供给传送带手动贴装线路板
的步骤”章节。
Procedure
(1) 握住把手，打开传送带上盖。
请用工作台侧面的准备完了开关旁边的磁铁夹固定传送带
上盖。
Notice
(a) 打开传送带上盖时，请握紧把手慢慢打开。
(b) 在线路板搬送中打开上盖时，装置 (GXH-3) 异常停止，在界
面显示装置运行情报。
(2) 从排出传送带取出线路板。
Notice
请不要让线路板碰到搬送线路板检出传感器。
会导致传感器破损、无法检出线路板。
(3) 关闭传送带上盖。
Notice
用力关闭传送带上盖时，有可能破损传送带上盖和机盖开闭传
感器。
请握紧把手慢慢关闭。
注意
关闭传送带上盖时，请注意夹进手或手指。
有可能被传送带机盖夹住手或手指而受伤。
请握紧把手慢慢关闭。
1-39
2.4.3 线路板定位部
线路板定位部装备了牢固线路板供给部送来的线路板 ( 线路板定位 )
的机构。
在线路板定位部，根据线路板程序将安装头移动到已固定的线路板上，
进行元件贴装。
进行机种切换时，有必要进行线路板支撑销的设置、传送带宽度的调整。

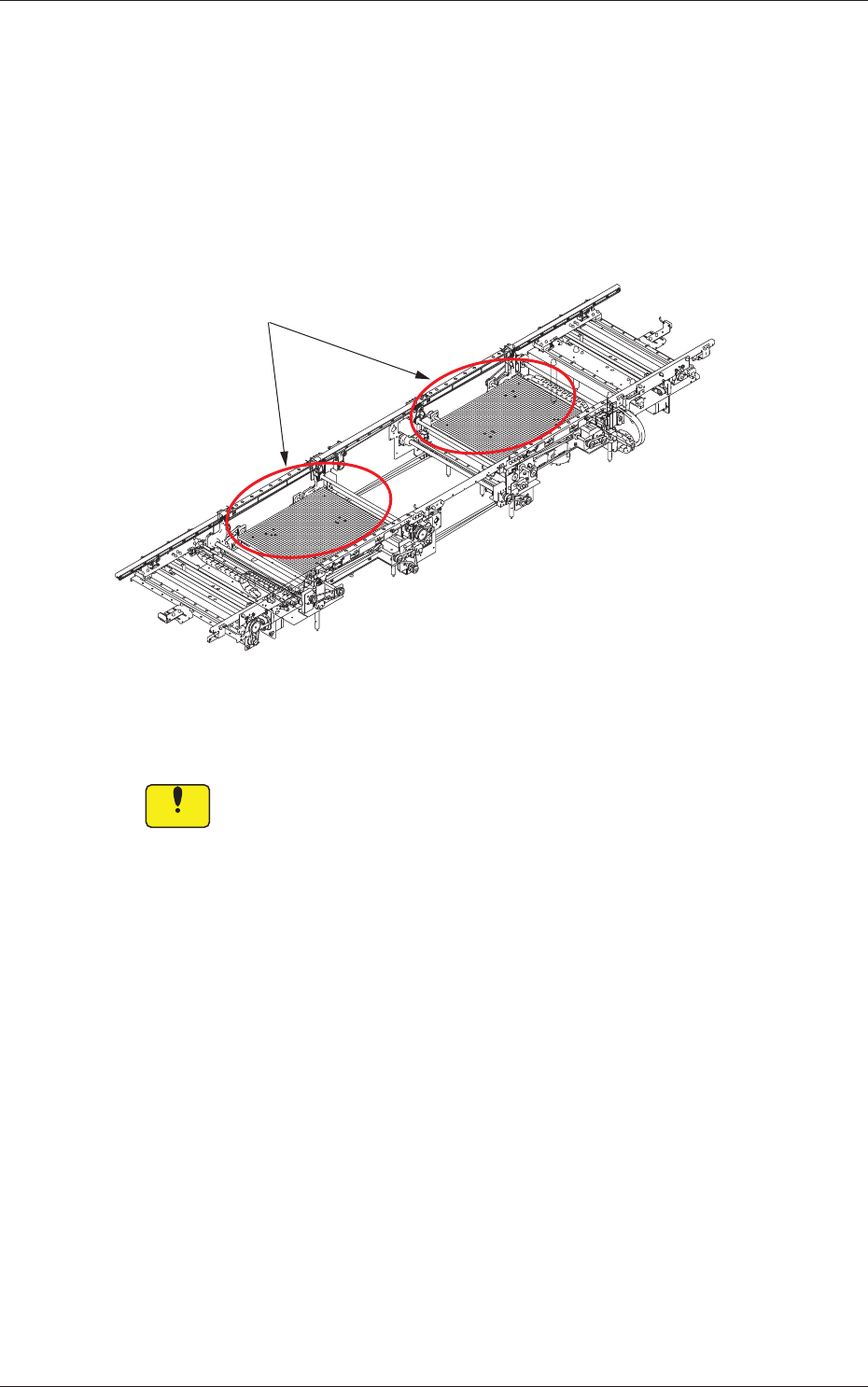

Fig.1A18 线路板定位部
Notice
请不要在线路板定位部放置异物。
以免导致装置故障。
2.4 进行表面实际贴装的机构
线路板定位部
0708-001
1-40
2.4 进行表面实际贴装的机构
2.4.4 XY 横梁部
为移动安装头的机构。安装头往 X 方向及 Y 方向移动，进行吸嘴的装卸、
元件的吸取、向线路板贴装元件等动作。

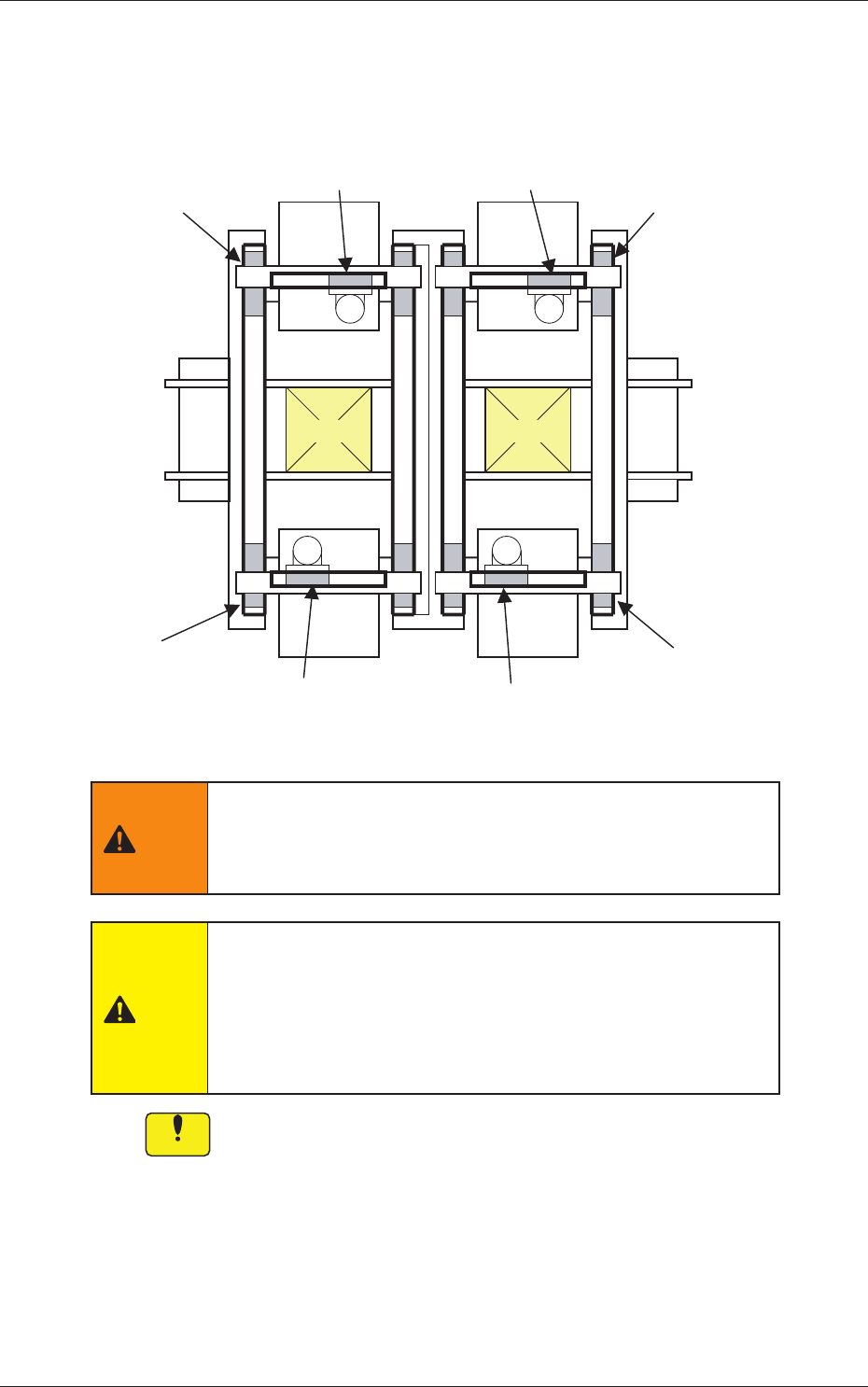

Fig.1A19 XY 横梁部
警告
心脏起搏器安装者请不要在装置内操作。
本装置的 XY 横梁部使用强力永久磁铁。
心脏起搏器会受到磁性的影响导致重大事故。
注意
注意强磁铁
•
请不要使易带磁性的金属靠近。
以免被磁性吸住而受伤或导致装置故障。。
•
请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近。
强烈的磁性会导致磁卡数据消失、损坏钟表类。
Notice
请不要掉落物品到直线导轨槽内。
以免落下物被可动部夹住，损坏装置。
0708-001
Y 轴直线
( 固定双驱动）
X 轴直线
X 轴直线
X 轴直线
X 轴直线
线路板 线路板
Y 轴直线
（固定双驱动
Y 轴直线
(固定双驱动
）
）
Y 轴直线
( 固定双驱动）
