4-14
1.4 线路板识别标记的说明
(2) 材 质
铜箔、镀镍、镀锡、锡水准仪、镀金
Note

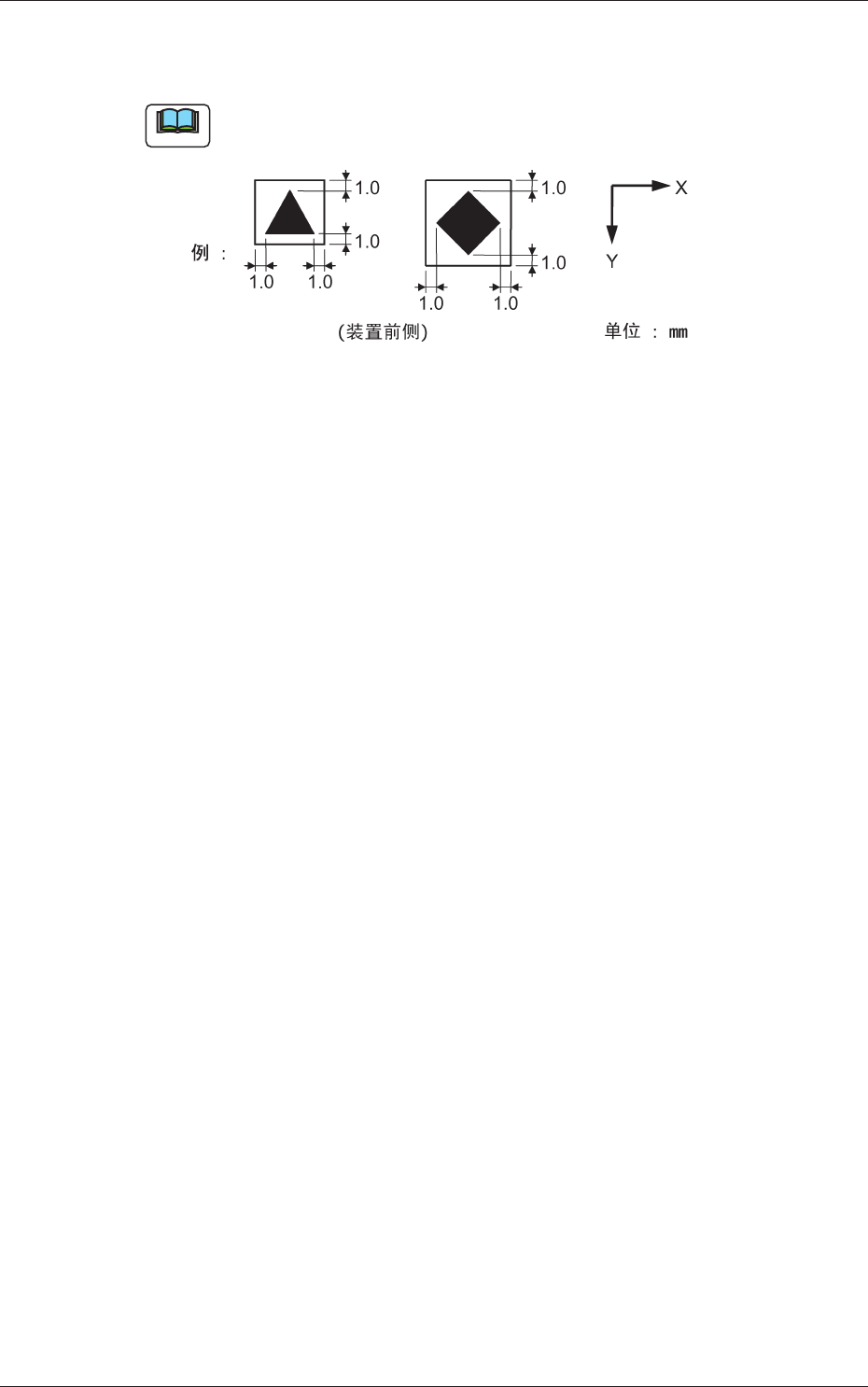

(a) 距离线路板识别标记最外形在 X/Y 方向的“1.0mm”范围内不许
存有铜箔、保护膜、涂层、丝网印刷以及穿孔等无错误识别物品。
Fig.1D2-2
(b) 线路板识别标记由于线路板的形状 ( 缺口、穿孔 )、来自构造物
的反射光、来自装置外部光的影响，有时无法识别。
(c) 线路板识别标记对周围有着强烈的反差效果。
( 防止错误识别 )
(d) 在指定窗口内，除了线路板识别标记，不许存有可以导致错误识
别的与线路板识别标记相似的其他线路板识别标记。
(e) 线路板弯曲程度大时，有时无法识别线路板识别标记，需要识别
测试。
0708-001
4-15

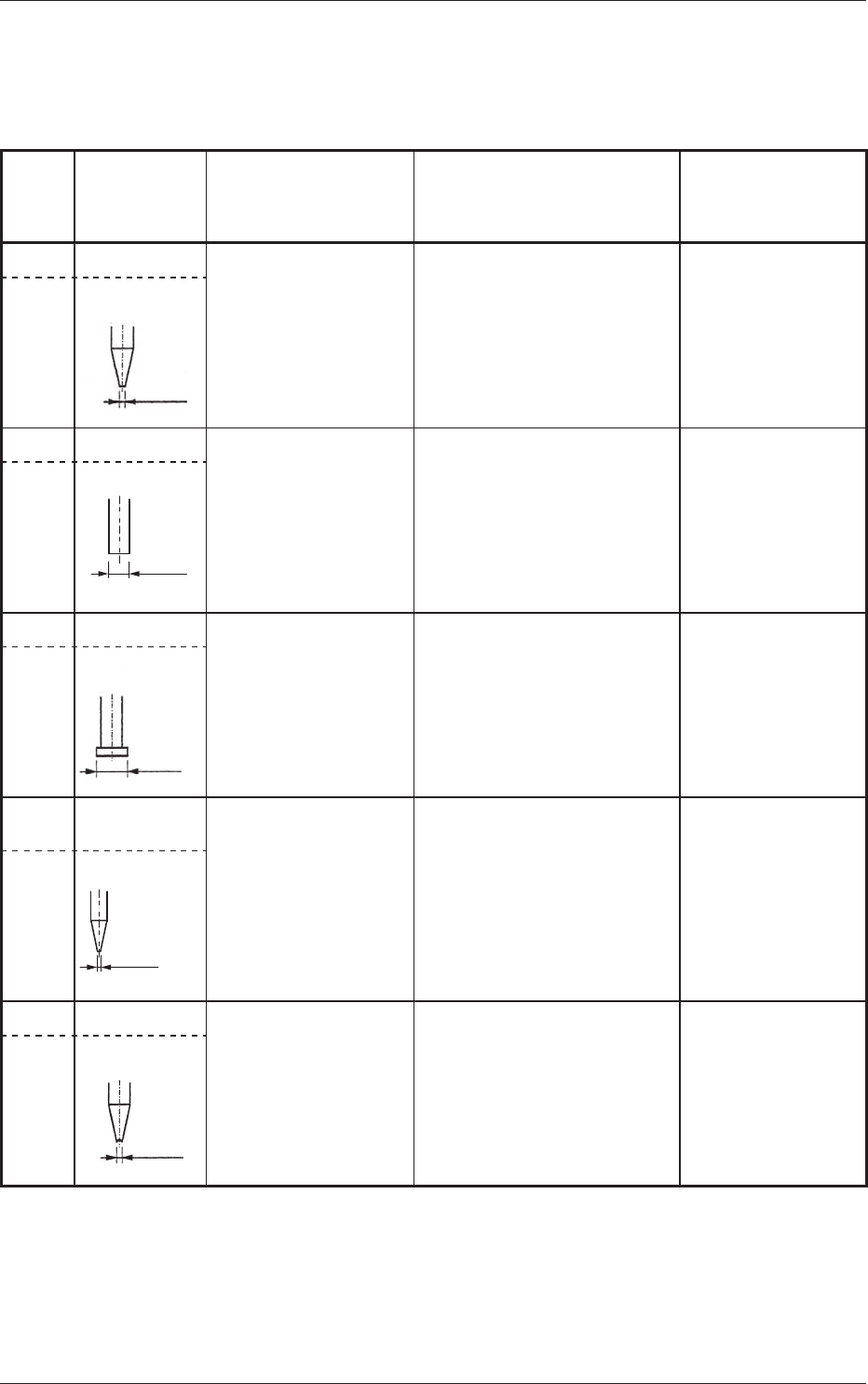

2. 吸嘴类型一览表
装置中以纳入规格书为基础安装或出厂不同吸嘴类型。
Table 1D4-1
吸嘴
类型
NO.
形 状
Note a
片状元件的大小
(mm)
Note b
适用参考元件 备 注
HA04 2.5 × 1.6 ～
4.0 × 3.0
厚度
0.45 ～ 2.5
3216/3225 类型的
电容器和电阻器、
钽电容器 A、
超微型晶体管
•
反射识别用吸嘴
630 129 2922
ASSY, NOZZLE
(HA04)
HA05 4.5 × 2.5 ～
8.0 × 8.0
厚度
1.0 ～ 6.5
4523 类型以上的
电容器和电阻器、
钽电容器 B/C/D、
铝电解电容器、
SOP 6 ～ 10 销
•
反射识别用吸嘴
630 129 2939
ASSY, NOZZLE
(HA05)
HA09 8.0 × 8.0 ～
19.8 × 19.8
厚度
1.0 ～ 5.0
SOP
QFP
PLCC
•
反射识别用吸嘴
630 129 2946
ASSY, NOZZLE
(HA09)
HA11 Note c
开发中
0.4 × 0.2
厚度
0.1 ～ 0.2
0402 类型的
电容器和电阻器
•
反射识别用吸嘴
630 137 5472
ASSY, NOZZLE
(HA11)
HB03
•
V 沟槽装备 2 ×
φ
1.0 ～
3.5 ～
φ
1.5
圆筒类型的
电阻器和二极管、
2.0×
φ
1.0
2.0×
φ
1.25
3.5×
φ
1.4
•
反射识别用吸嘴
630 129 2908
ASSY, NOZZLE
(HB03)
2. 吸嘴类型一览表
0801-002
( )
元件编号
元件名
内径
φ0.15
外径
φ0.5×0.3
内径
φ1.1
外径
φ1.8
内径
φ2.0
外径
φ3.0
内径
φ4.5
外径
φ6.0
内径
φ0.9
外径
φ1.3
4-16
2. 吸嘴类型一览表
0801-002

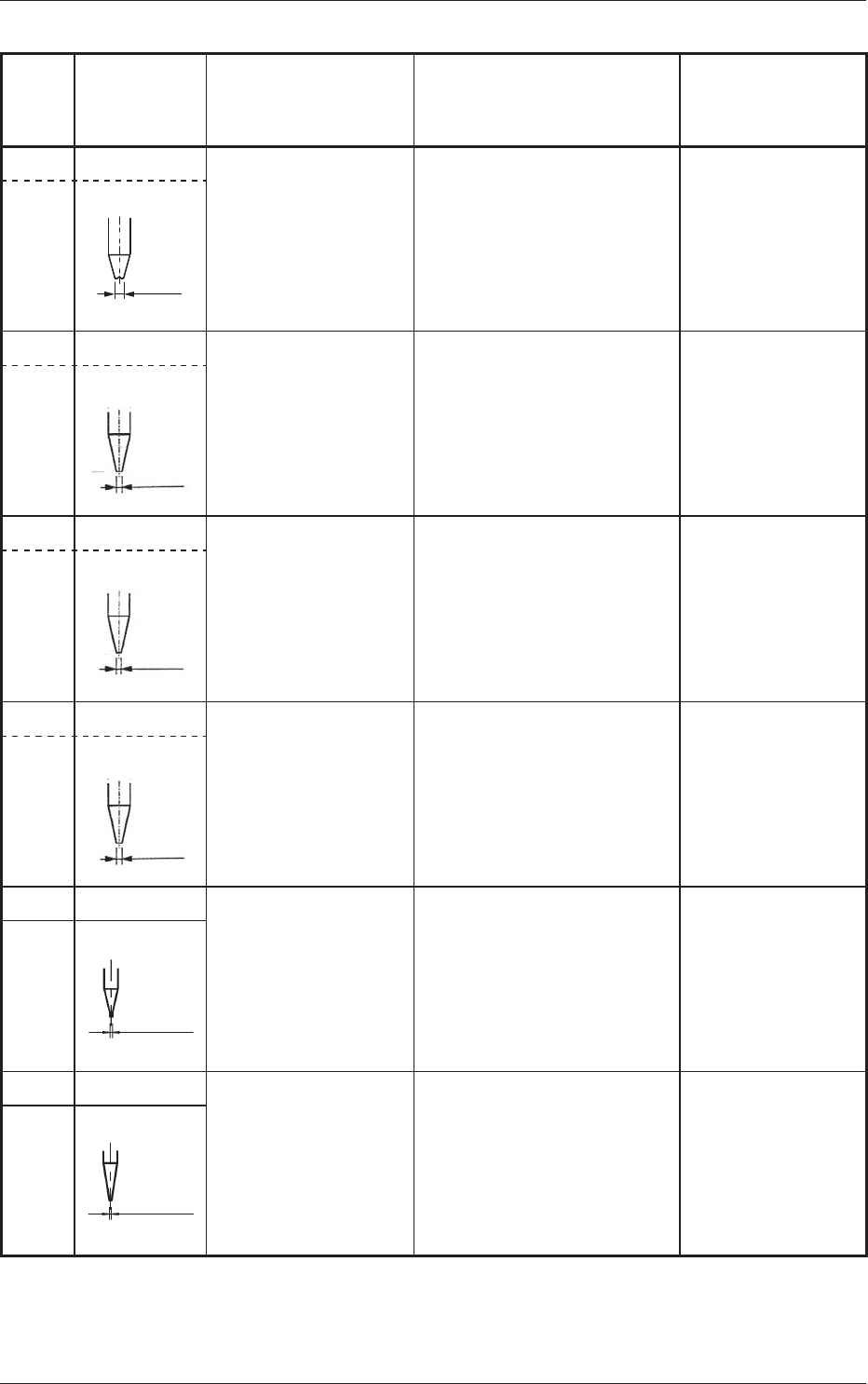

Table 1D4-2
吸嘴
类型
NO.
形 状
Note a
片状元件的大小
(mm)
Note b
适用参考元件 备 注
HB04
•
V 沟槽装备 3.5 ×
φ
1.2 ～
6.0 ～
φ
2.8
圆筒类型的
电阻器和二极管、
3.5×
φ
1.4
5.9×
φ
2.2
•
反射识别用吸嘴
630 129 2915
ASSY, NOZZLE
(HB04)
HV01 1.0 × 0.5 ～
1.6 × 0.8
厚度
0.3 ～ 0.6
1005 类型的
电容器和电阻器
•
反射识别用吸嘴
630 129 2878
ASSY, NOZZLE
(HV01)
HV02 1.6 × 0.8 ～
2.0 × 1.25
厚度
0.45 ～ 0.8
1608 类型的
电容器和电阻器
•
反射识别用吸嘴
630 129 2885
ASSY, NOZZLE
(HV02)
HV03 2.0 × 1.25 ～
3.2 × 2.5
厚度
0.45 ～ 1.25
2012 类型的
电容器和电阻器、
超微型晶体管
•
反射识别用吸嘴
630 129 2892
ASSY, NOZZLE
(HV03)
HV31
0.6 × 0.3
厚度
0.2 ～ 0.3
0603 类型的
电阻器、电容器
•
反射识别用吸嘴
630 152 8267
ASSY, NOZZLE
(HV31)
HV51
1.0 × 0.5 ～
1.6 × 0.8
厚度
0.3 ～ 0.6
1005 类型的
电阻器、电容器
•
反射识别用吸嘴
630 152 8472
ASSY, NOZZLE
(HV51)
( )
元件编号
元件名
内径
φ1.1
外径
φ1.8
内径
φ0.4
外径
φ0.6
内径
φ0.7
外径
φ0.9
内径
φ0.9
外径
φ1.3
内径
0.4×0.2
O.7×0.4
内径
0.8×0.25
(0.4)
1.1×0.6
