1 - 29 元件 识别照相机 XY 横梁部 (X轴横梁) 送料器安装台 安装头 线路板识别照相机 线路板搬送 传送带部 XY 横梁部 (Y轴横梁) 元件 识别照相机 2.4 进行表面实际贴装的机构 2.4.1 相关单元的配置图 以下单元与表面实际贴装相关。 Fig.1A16 各单元的配置图 2.4 进行表面实际贴装的机构 0708 - 001
1-28
2.3 操作机构
0708-001
［简短解说］ 操作台和触摸屏 ( 续 )
(2) 关于触摸屏的注意事项
•
触摸屏使用液晶显示素子，因此请避免高强度的压力或冲击，如同
玻璃一样使用。
Notice
触摸屏遭到高强度的压力或冲击可能会破损。
请用小于 0.79N(80g) 的力按触摸屏。
•
接通电源时，如果气温过低，背景灯的亮度就会降低，但在几分钟
内将恢复正常，这不是异常现象。
但是，如果低温时反复亮灯 / 灭灯，将缩短其寿命。
•
清扫触摸屏时，请切断电源后再进行清扫。
清扫在电源 ON 状态下的触摸屏，可能引起触摸屏的反应而损坏掉数
据。
触摸屏表面变脏时，请用含工业酒精的柔软湿布轻轻擦拭。
Notice
请不要使用丙酮、稀释剂、汽油等有机溶剂擦拭触摸屏。
用此类有机溶剂擦拭，会使触摸屏表面溶解或模糊。
1-29
元件识别照相机
XY横梁部
(X轴横梁)
送料器安装台
安装头
线路板识别照相机
线路板搬送
传送带部
XY横梁部
(Y轴横梁)
元件识别照相机
2.4 进行表面实际贴装的机构

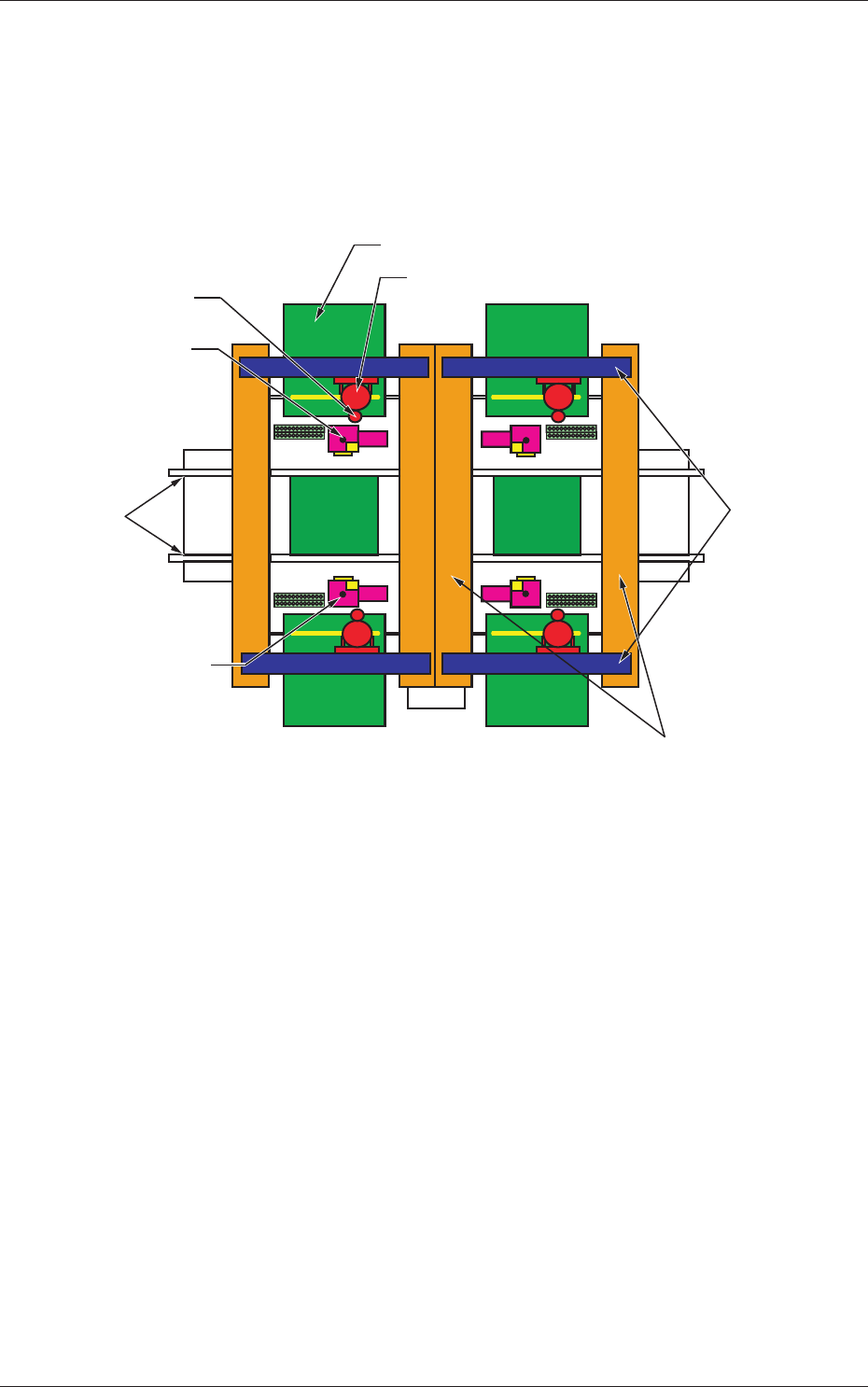

2.4.1 相关单元的配置图
以下单元与表面实际贴装相关。
Fig.1A16 各单元的配置图
2.4 进行表面实际贴装的机构
0708-001
1-30
2.4.2 线路板搬送传送带部 ( 线路板供给部、线路板排出部 )
为了将前工序搬送来的线路板移送到线路板定位部前或将贴装了元件
的线路板向后工序搬出的机构。
从前工序搬送来的线路板通过线路板供给部移送到供给侧的线路板定
位部前。并且从排出侧的线路板定位部移载的完成元件贴装的线路板
通过线路板排出部向后工序移送。

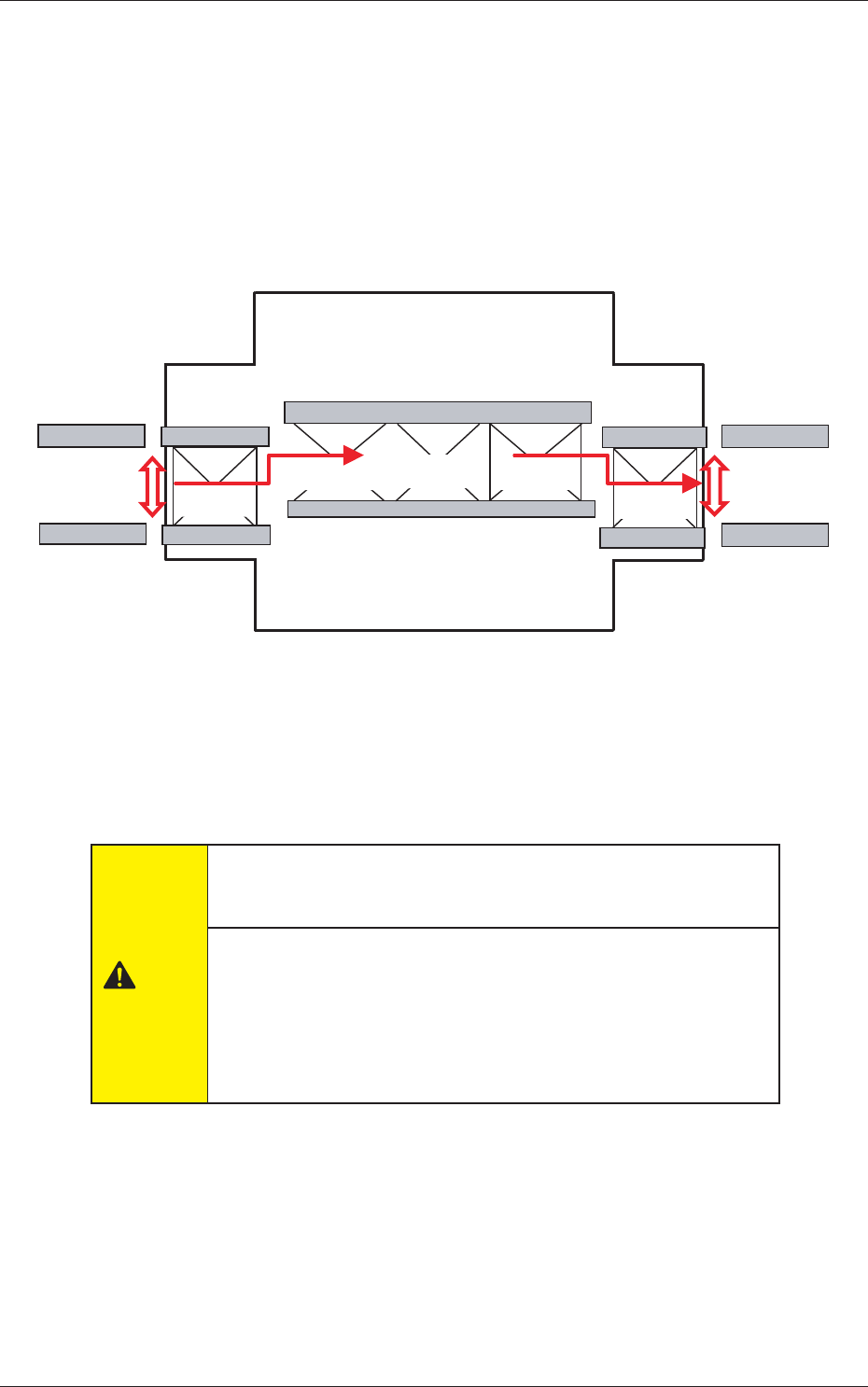

Fig.1A17 线路板搬送传送带部
线路板供给部和线路板排出部也具备缓冲功能，并且负责与外部装置
的连接和与线路板定位部的连接部分。
注意
开始运行前，请确认装置 (GXH-3) 周围 ( 尤其操作侧的相反侧 )
是否有人或放有工具和元件之类的物品。
线路板卡在前后工序装置的线路板交接部时，请停止装置运
行后去除线路板。
根据前后工序排出方式的设定，为了在去除线路板的瞬间进
行线路板 Y 位置排列动作，传送带移动到 Y 方向，有可能夹
手指。
2.4 进行表面实际贴装的机构
0708-001
前工序
后工序
线路板供给部
线路板排出部
缓冲部
定位部
定位部
