4.4 用贴装恢复重新开始生产
4.4 用贴装恢复重新开始生产
使用吸取前吸嘴确认功能时，若在吸取元件之前检测出吸嘴顶端存在
异物或元件，就显示“吸取前吸嘴确认异常”界面，进入贴装恢复操
作可能状态。

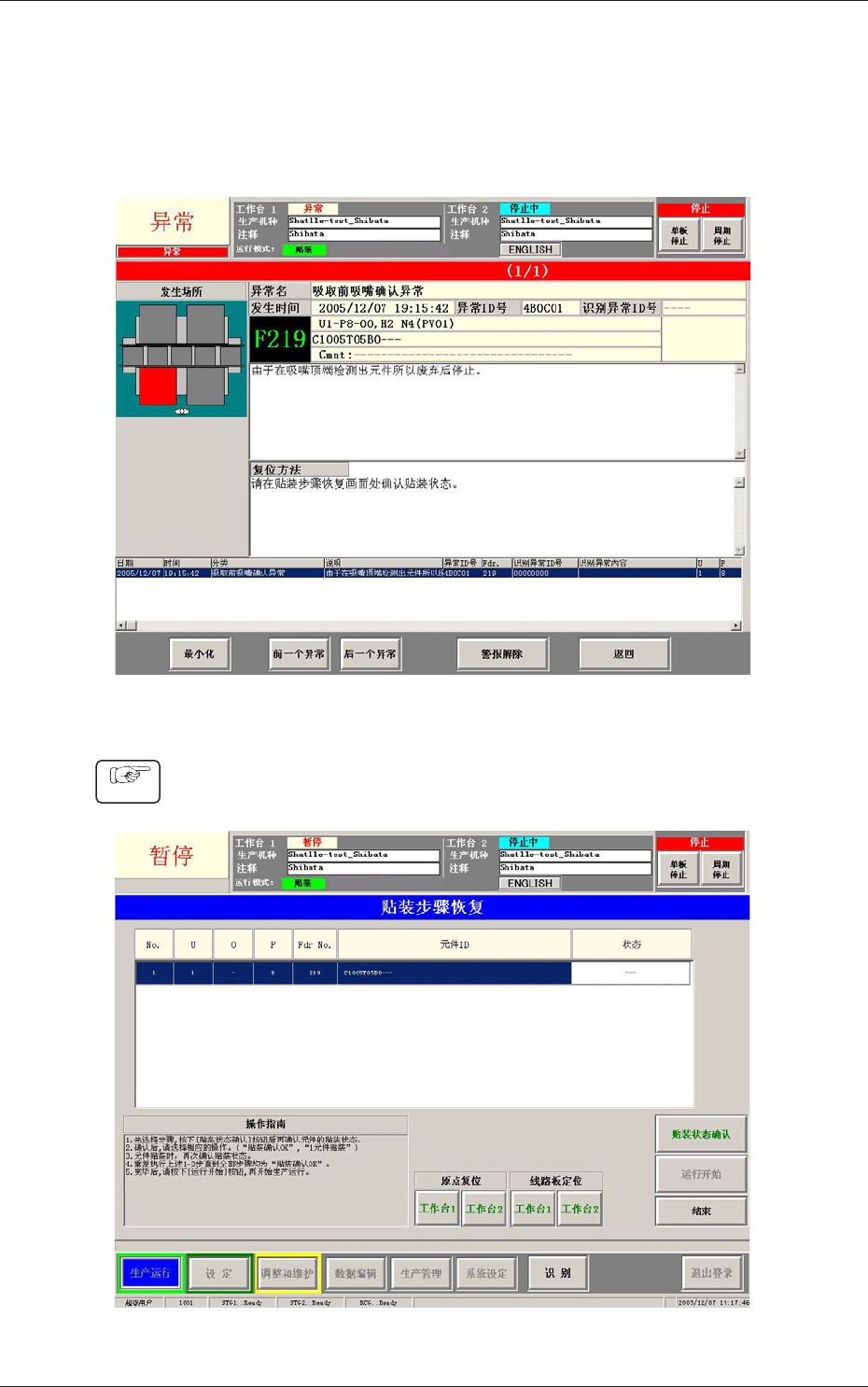

Fig.1B24-6 “吸取前吸嘴确认异常”界面
Procedure
(1) 按 [ 返回 ] 按钮，显示“贴装步骤恢复”界面。
Fig.1B24-7 “贴装步骤恢复”界面
0708-001
2-34
(2) 选择进行恢复的步骤。
(3) 按 [ 贴装状态确认 ] 按钮，在 10 秒钟内按下操作台的 [START]
按钮，显示“贴装状态确认”界面。

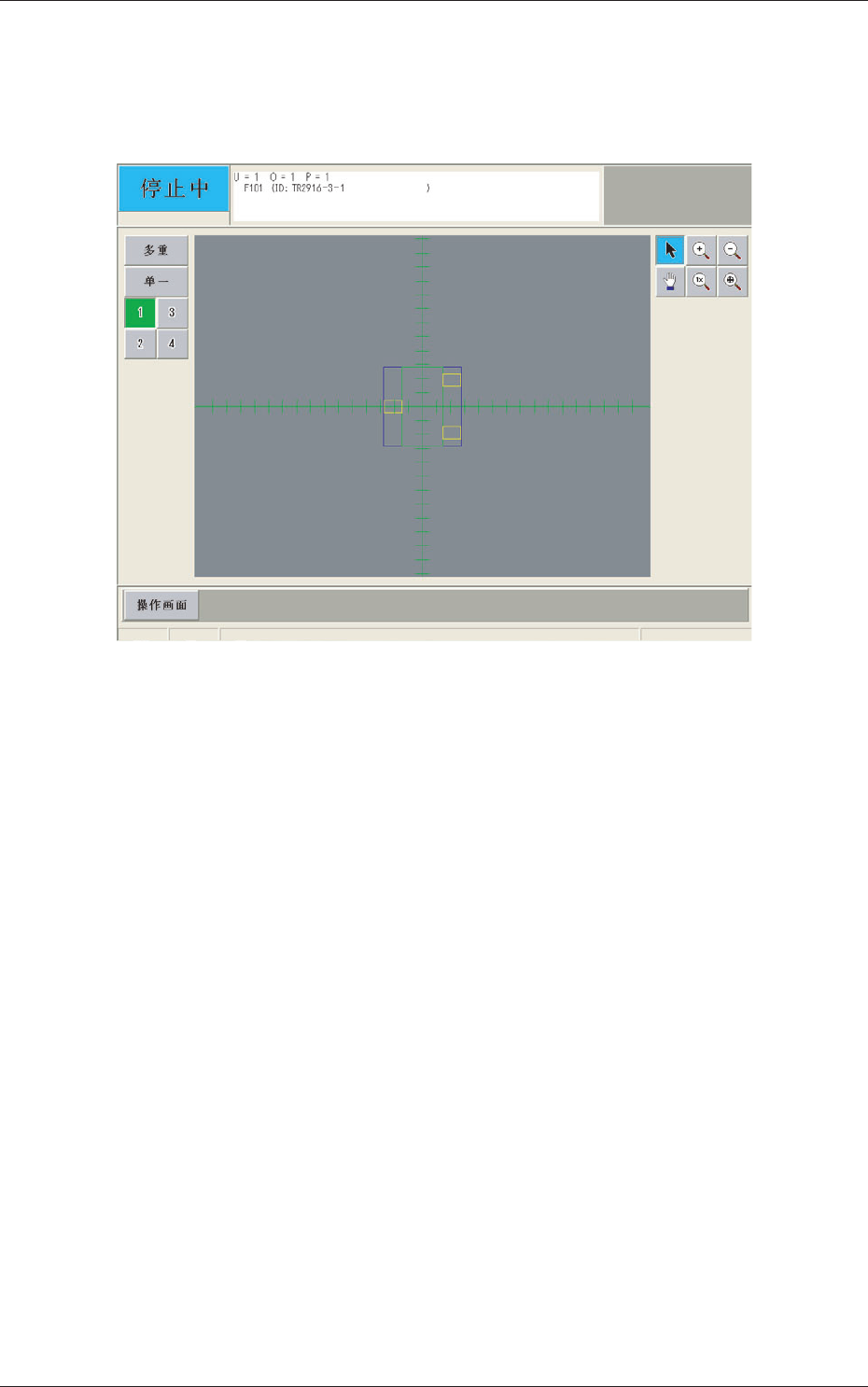

Fig.1B24-8 “贴装状态确认”界面
(4) 确认元件贴装状态后，按 [ 操作画面 ] 按钮，关闭确认界面。
显示“贴装动作选择”界面。
0708-001
4.4 用贴装恢复重新开始生产
2-35

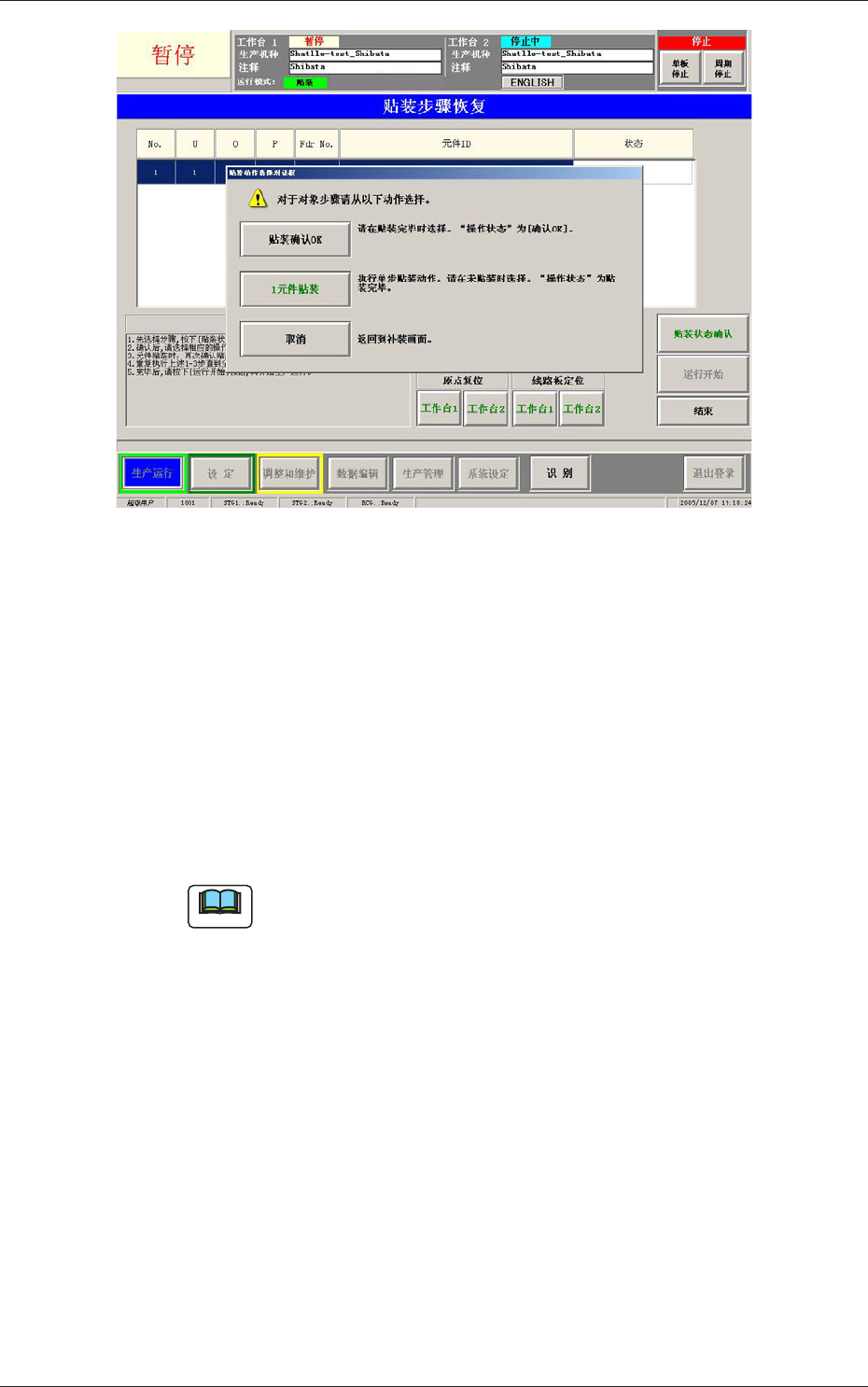

Fig.1B24-9 “贴装动作选择”界面
(5) 在线路板贴装有元件时选择 [ 贴装确认 OK] 按钮，在线路板
没有贴装元件时选择 [1 元件贴装 ] 按钮。
•
按 [ 贴装确认 OK] 按钮，在操作状态栏显示“确认 OK”。
•
按 [1 元件贴装 ] 按钮，在 10 秒钟内按下操作台的 [START]
按钮，进行元件废弃动作后，实行 1 元件贴装。
在操作状态栏显示“贴装执行中” → “贴装完毕”。
为了再次确认贴装状态，进行步骤 (3)、(4)、(5) 的操作。
Note
(a) 元件贴装中出现异常时，显示异常界面。请参照异常显示界
面内容，排除原因后再次进行贴装恢复。
(b) 从生产运行主界面，重新显示“贴装步骤恢复”界面时，使
用以下方法。
•
按下 [ 运行方式 ] → [ 运行模式 ] 界面中显示的 [ 贴装
恢复 ] 按钮。
•
在操作员消息中显示“贴装恢复可能”时，按下操作台
的 [START] 按钮。
4.4 用贴装恢复重新开始生产
