1-51
[ 简短解说］ 元件识别的原理 ( 续 )
(3) 透过识别方式

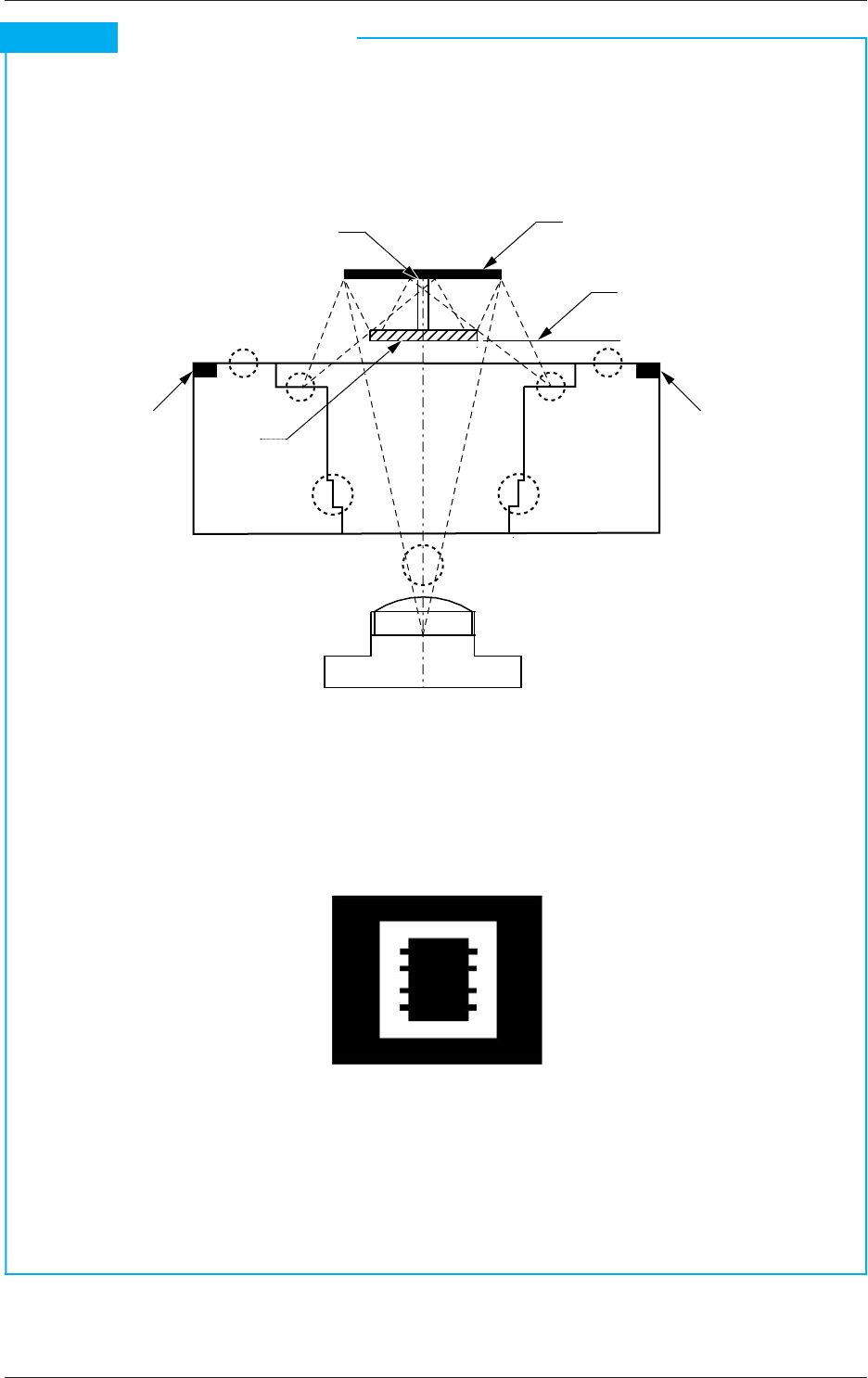

下图表示透过识别方式的识别部截面图和识别光的流向。
斜线表示的元件通过透过照明识别元件轮廓。
Fig.1A30
从透过照明放射出的光照到扩散板后，被反射到元件。此时未照到元
件的光通过单筒镜进入 CCD 照相机。即从 CCD 照相机可看到元件的轮廓。
Fig.1A31 识别图像上的显示示例
2.4 进行表面实际贴装机构
0801-002
(CCD照相机)
单筒镜
元件
吸嘴
扩散板
聚焦面
元件识别照相机
反射3(环状上)
透过
反射1(环状下)
反射2(同轴)
遮罩
遮罩
1-52
3. 表面实际贴装结构
3. 表面实际贴装结构
简单说明将元件表面实际贴装到线路板上的结构。
在工作台 1( 线路板供给部的工作台 ) 在工作台 2( 线路板排出部的工作台 )
进行前半部分的元件实际贴装处理。 进行后半部分的元件实际贴装处理。

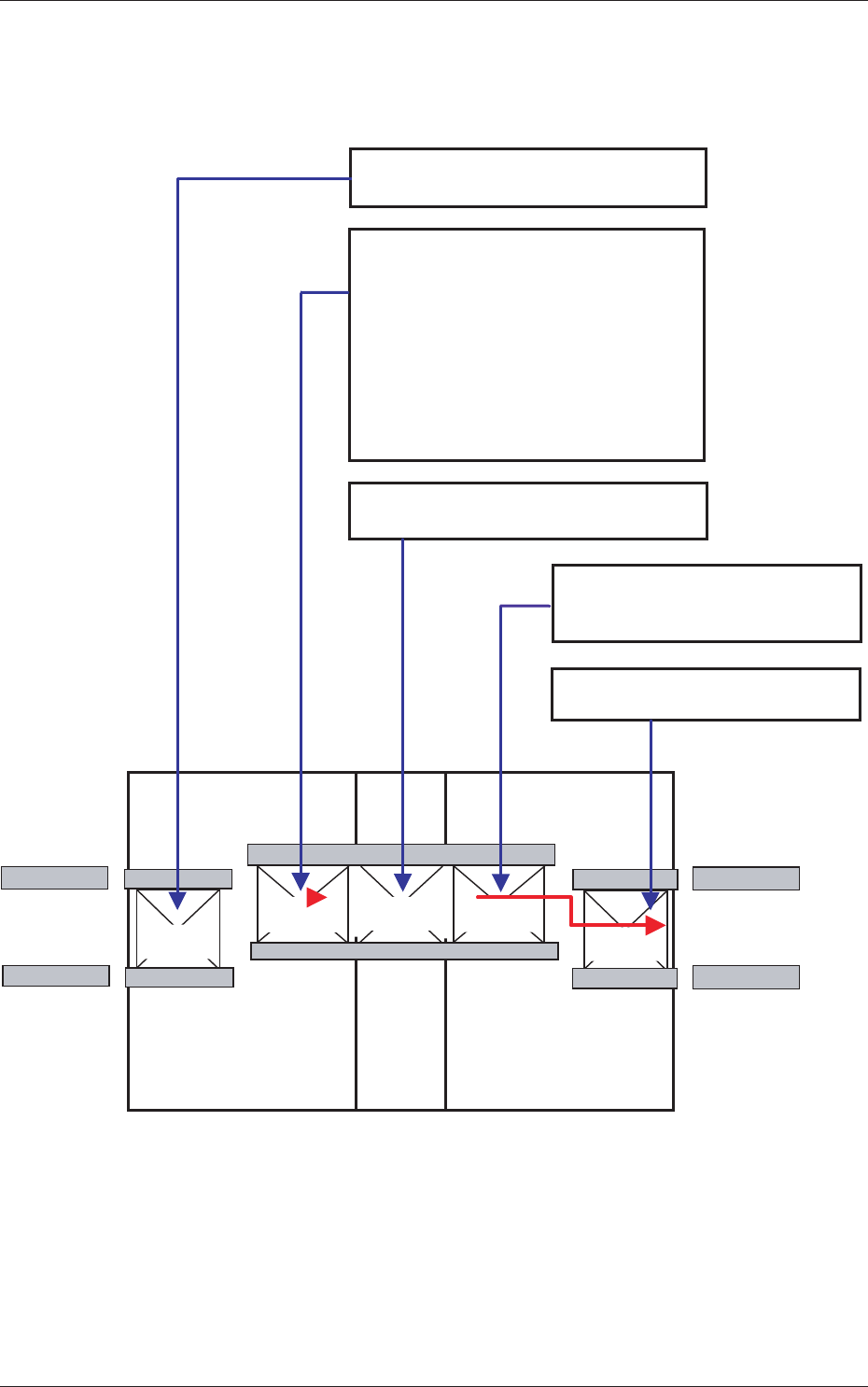

Fig.1A32 表面实际贴装的流程
0708-001
前工序 后工序
移动侧 移动侧
线路板供给部
基准侧
基准侧
线路板排出部
缓冲部
定位部
定位部
线路板搬入
线路板定位
线路板识别
元件供给 3.1.4
元件吸取 3.1.5
元件识别 3.1.6
元件贴装 3.1.7
线路板的移送 3.1.8
在工作台 2 的元件贴装
3.2.1
线路板搬出 3.2.2
3.1.1
第一章
3.1.2
第一章
3.1.3
第一章
第一章
第一章
第一章
第一章
第一章
第一章
第一章
1-53
3.1 线路板搬入和在工作台 1 的元件贴装
在工作台 1( 供给部侧的工作台 ) 进行前半部分的元件实际贴装处理。
3.1.1 线路板搬入
从前工序装置搬入的线路板经过线路板供给部上，传送到工作台 1 的
线路板定位部。
3.1.2 线路板定位
用线路板定位部的搬送线路板检出传感器检测、定位线路板。
3.1.3 线路板识别照相机下的位置偏离的检测和位置补正
用线路板识别照相机检测设在线路板上的线路板识别标记，计算出和
识别标记的坐标数据的位置偏离量，补正元件的贴装位置。

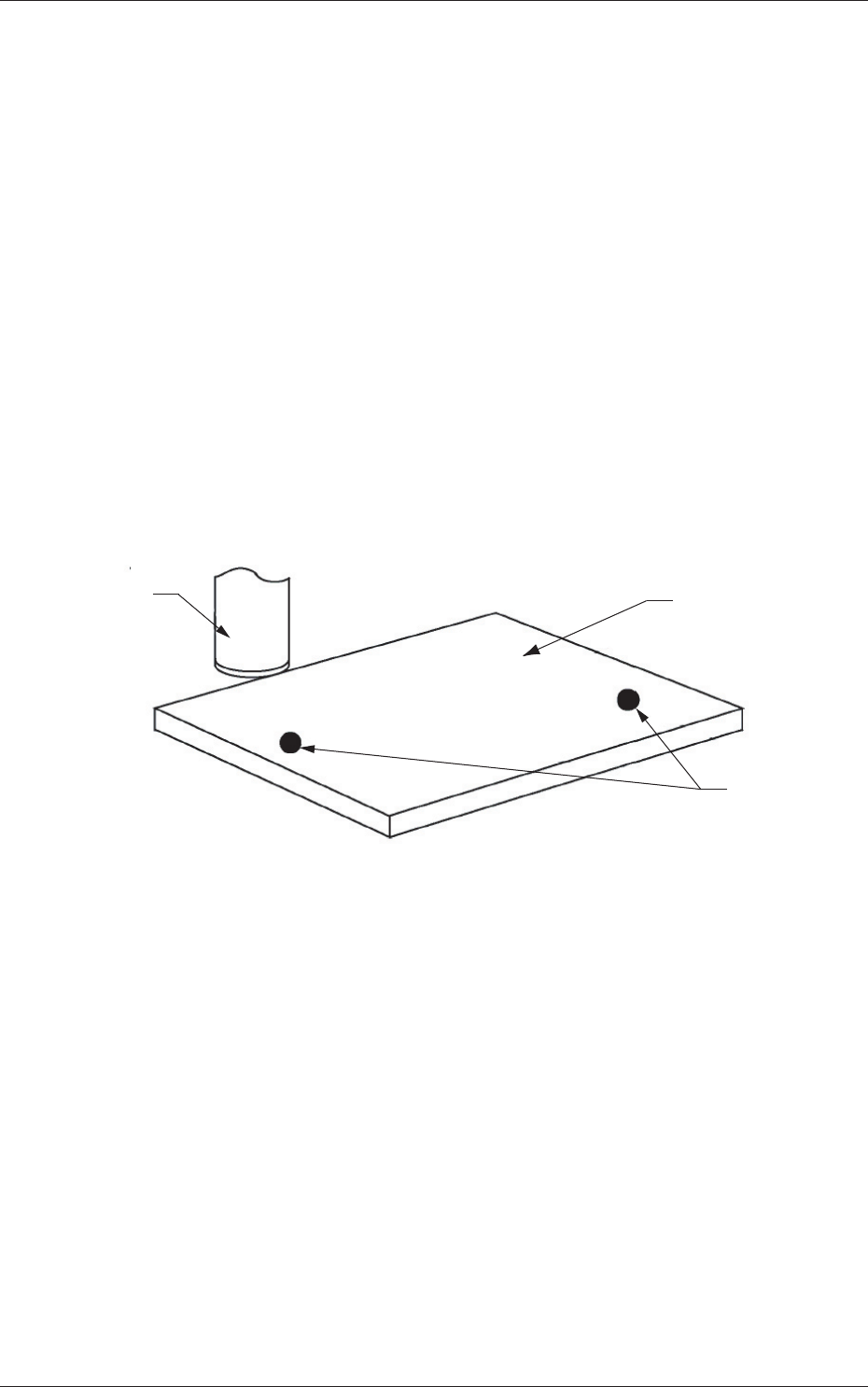

Fig.1A33 线路板识别
3.1 线路板搬入和在工作台 1 的元件贴装
0708-001
线路板识别标记
线路板
线路板识别照相机
