第一章
装置概述
本章节就装置构造、动作、功能进行说明。
•
直接驱动模块化 (direct drive modular) 贴片机
•
各部分的名称和功能
•
表面实际贴装结构
•
各种功能
0708-001
1-B
0708-001
1-1
1. 直接驱动模块化 (direct drive modular) 贴片机
1. 直接驱动模块化 (direct drive modular) 贴片
机
本装置是进行不间断飞速 (non-stop fly) 批量识别多种电子元件 ( 以
下简称为元件 )，并高速、高精度贴装到印刷线路板的装置。
由 4 个横梁 4 个安装头 4 个元件识别照相机构成，可对应于从多品种
少量到少品种多量的广范围的生产方式。
本公司采用直接驱动转塔式 (direct drive turret) 贴片机中有实绩
的直接驱动安装头和 XY 轴直线马达驱动等最新技术，并搭载缩短非运
行时间的各功能，是综合生产性高的第 2 代直接驱动模块化 (direct
drive modular) 贴片机。

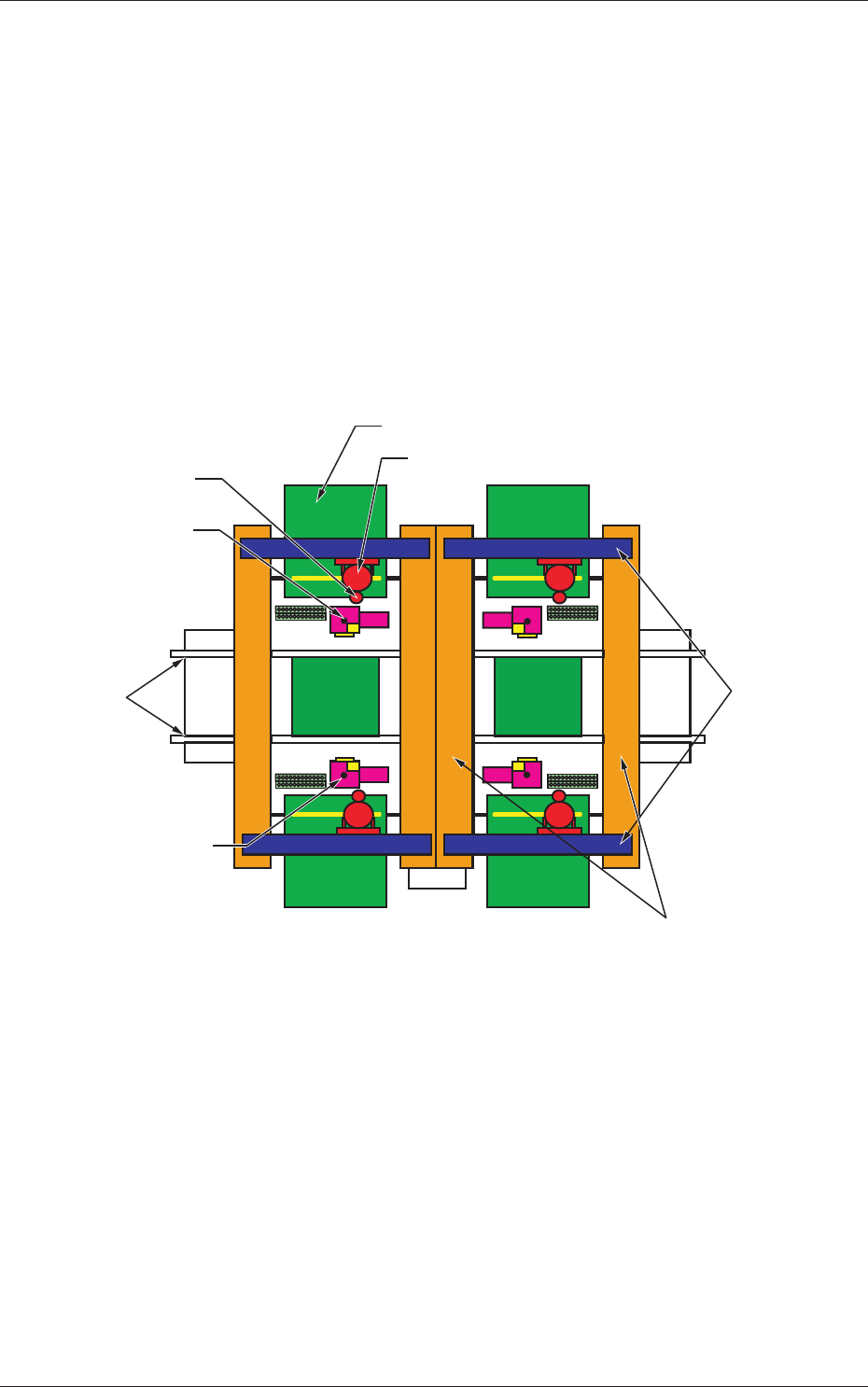

Fig.1A1 各单元的配置图
0708-001
元件识别照相机
XY横梁部
(X轴横梁)
送料器安装台
安装头
线路板识别照相机
线路板搬送
传送带部
XY横梁部
(Y轴横梁)
元件识别照相机
