5. 试运行
5. 试运行
长时间停止装置的状态下，为顺利启动装置，请进行三十分钟左右的
试运行。
Notice
为防止在试运行中出现不良情况，请遵守以下事项。
•
请勿在装置上安装生产用线路板。
•
尽管可以在送料器安装台上安装送料器，但是不要弄错以后说明的试运
行的设定。
Procedure
(1) 在 [ 设定 ] 菜单的“机种切换”界面中，选择适当的线路板
程序。
(2) 按 [ 机种切换 ] 按钮，在 10 秒钟内按下操作台的 [START]
按钮。

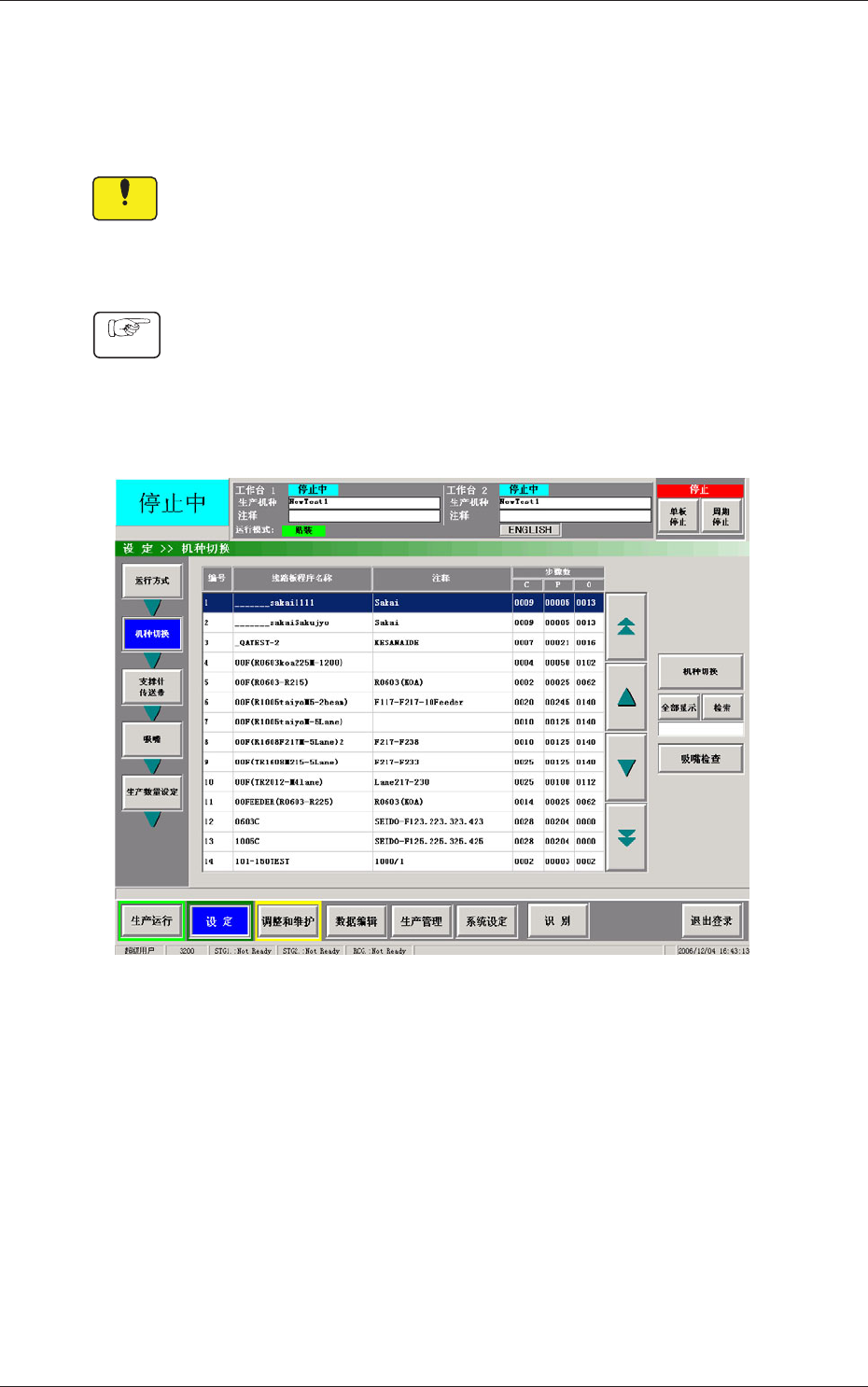

Fig.1B25 “机种切换”界面
0708-001
2-38
5. 试运行
(3) 显示“运行方式”子菜单的“测试运行指定”界面。
Fig.1B26 “线路板设定”界面
(4) 按试运行用的测试运行线路板按钮 ( 例如 [ 线路板 3] 按钮 )。
(5) 选择试运行的测试运行方式，按 [ 应用 ] 按钮。
指定的测试线路板被设定在试运行中。
建议选择 : 请全部选择。
不检测元件的形状 线路板识别模拟通信 不进行送料器供给动作
不检测有无元件 元件识别模拟通信 不进行送料器连接确认
不检测元件有无立起 线路板识别 G/L 不显示 不进行送料器串型通信
不检测元件的厚度 不进行线路板识别增量补正 不检查送料器异常
不进行贴装高度的信息反馈 EP 数据处理无效 不进行分割线路板不良检出
不检查元件断料 装置异常无条件停止 切割器不动作
不进行线路板定位的检测 不进行吸取 / 贴装动作 不能检出前后工序信号
不进行线路板搬送动作 真空 / 送气马达停止
Notice
若弄错测试运行方式的选择，就会引起吸嘴的元件吸取、元件散乱或
者与滑道冲撞等各种不良情况发生。
0708-001
2-39
5. 试运行
(6) 按 [ 模式设定 ] 按钮，切换到“模式设定”界面。
Fig.1B27 “模式设定”界面
(7) 选择试运行用的测试运行线路板 ( 例如 [ 线路板 3] 按钮 )，
按 [ 应用 ] 按钮。
在界面上部的“状态显示部”并排显示各工作台的当前状态
以及“测试运行”字样和试运行的线路板编号。
(8) 利用指定时间测试运行停止功能时，按“测试运行时间”的
[ 指定时间 ] 按钮，设定指定时间。
(9) 按操作台的 [START] 按钮，便开始试运行。
(10) 停止试运行时，请按下操作台的 [STOP] 按钮。
(11) 结束测试运行模式时，请在“测试运行指定”的“模式设定”
界面中，按下测试运行模式的 [ 无效 ] 按钮，再按 [ 应用 ]
按钮。
在界面上部“状态显示部”显示的“测试运行”字样和试运
行的线路板编号消失，返回到常规模式。
