3 - 13 (2) 按“吸嘴交换”界面的 [ 吸嘴收纳 ] 按钮，在 10 秒钟内按 下 [START] 按钮，将安装头的吸嘴收存到吸嘴储料器。 (3) 用手握住吸嘴储料器的同时放下吸嘴储料器部的控制杆，从 吸嘴储料器部拆卸吸嘴储料器。 Fig.1C9 Fig.1C10 3.4 吸嘴的准备 0708 - 001 (装置正面) (装置背面) 吸嘴储料器部 吸嘴储料器 控制杆 放下控制杆
3-12
3.4 吸嘴的准备
将登录在生产机种用线路板程序中吸嘴配置数据的吸嘴安装到吸嘴储
料器上。
Note
(a) “机种切换”前后的吸嘴数合计超过 12 个时，请进行 [ 吸嘴收纳 ]
后，实行 [ 吸嘴交换 ( 贴装 )]。
(b) 装置存储吸嘴从哪个吸嘴储料器地址贴装，并在该储料器地址收
纳吸嘴。
Notice
•
请在正确的位置上配置吸嘴。
吸嘴的位置和吸嘴配置数据不同时，会发生吸嘴干扰。
•
请不要在吸嘴储料器上放置异物。
以免导致装置故障。
注意
请不要使磁铁等带磁性的物品接近吸嘴。
以免在吸取元件、贴装元件时发生异常。
3.4.1 吸嘴的更换
Procedure
(1) 按“设定”菜单的 [ 吸嘴 ] 按钮，显示“吸嘴交换”界面。
Fig.1C6-1
3.4 吸嘴的准备
0708-001
3-13
(2) 按“吸嘴交换”界面的 [ 吸嘴收纳 ] 按钮，在 10 秒钟内按
下 [START] 按钮，将安装头的吸嘴收存到吸嘴储料器。

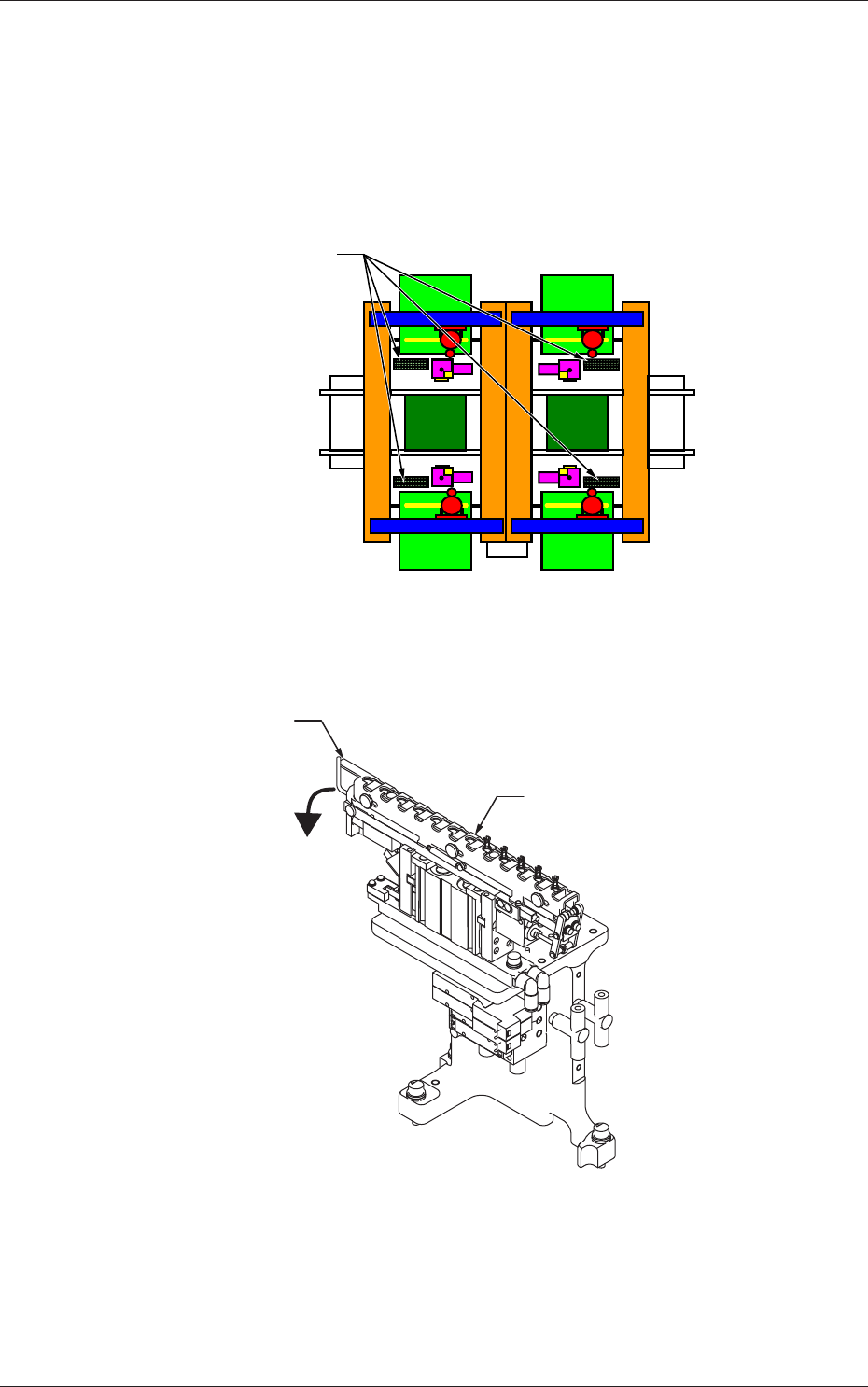

(3) 用手握住吸嘴储料器的同时放下吸嘴储料器部的控制杆，从
吸嘴储料器部拆卸吸嘴储料器。
Fig.1C9
Fig.1C10
3.4 吸嘴的准备
0708-001
(装置正面)
(装置背面)
吸嘴储料器部
吸嘴储料器
控制杆
放下控制杆
3-14
3.4 吸嘴的准备
(4) 滑动吸嘴储料器挡板，将吸嘴全部拆卸。
Notice
在吸嘴储料器上安装、拆卸吸嘴时，请务必滑动吸嘴储料器挡
板进行。
Note
在吸嘴储料器交换单元 ( 附属 ) 准备好机种切换后的吸嘴，就
有可能缩短吸嘴交换的时间。

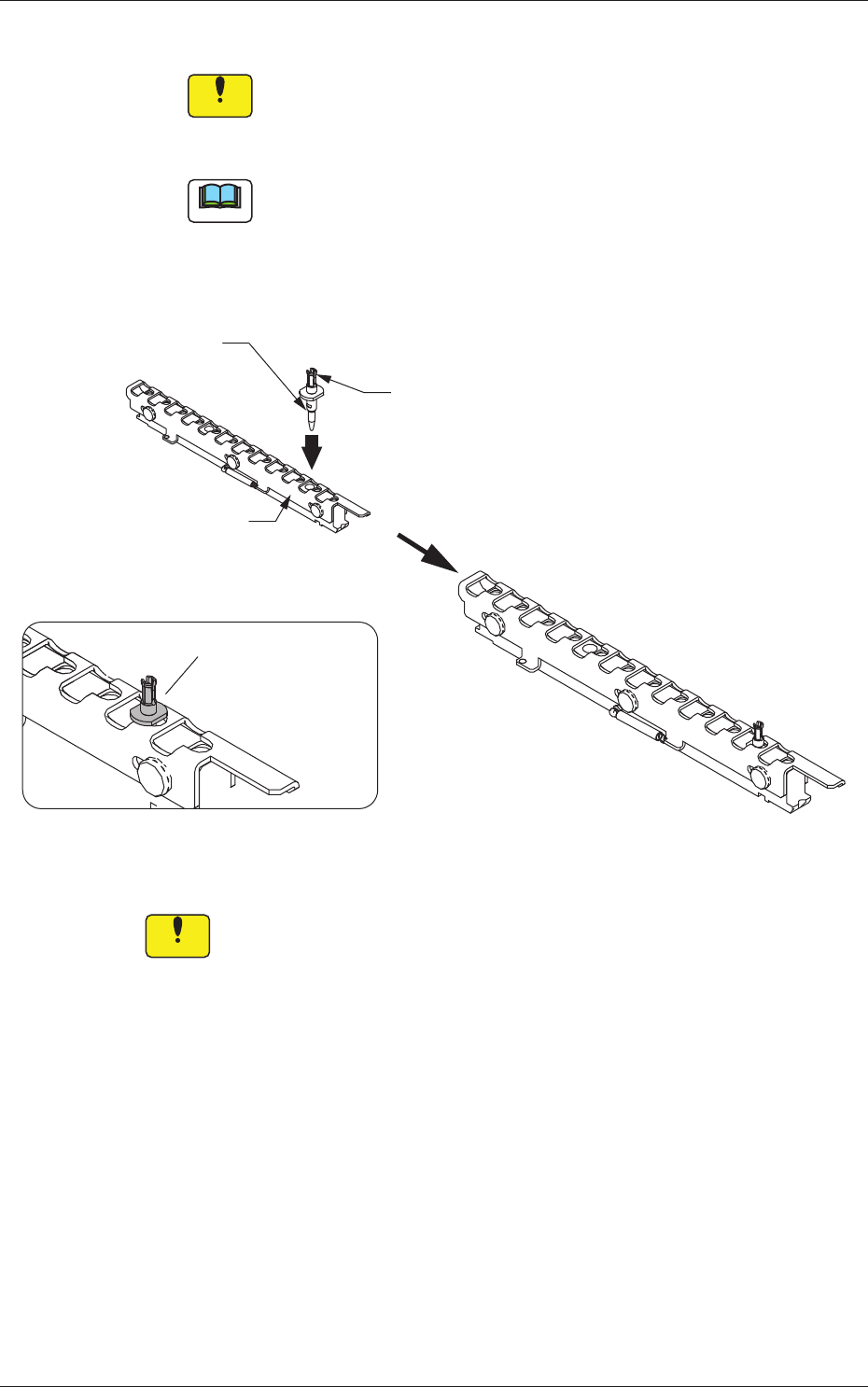

(5) 滑动吸嘴储料器挡板，将使用吸嘴全部安装到吸嘴储料器上。
Fig.1C11
Notice
(a) 请在吸嘴储料器上正确安装吸嘴。
若在吸嘴储料器挡板上放置吸嘴的状态下进行运行，就有可能损
坏装置。
(b) 在吸嘴储料器上安装中异型元件用吸嘴时，请安装为从送料器侧
看去吸嘴刻印位于右侧。
若弄错吸嘴的安装方向，在识别吸嘴时就会显示异常界面，装置
停止。
0708-001
握此部分时不要用力过大，否则会
破损，请用小于200g的力度握住。
吸嘴
滑动吸嘴储料器挡板，安装吸嘴。
正确安装错误安装
放置吸嘴的状态
吸嘴储料器挡板
