1 - 33 2.4 进行表面实际贴装的机构 2.4.2.2 向供给传送带手动贴装线路板的步骤 (1) 握住把手，打开传送带上盖。 请用工作台侧面的准备完了开关旁边的磁铁夹固定传送带上盖。 • 打开传送带上盖时，请握紧把手慢慢打开。 • 在线路板搬送中打开上盖时，装置 (GXH-3) 异常停止，在界面显 示装置运行情报。 Fig.1A17-2 0708 - 001 Procedure Notice 磁铁夹 磁铁夹放大图 把手 把手
1-32
2.4.2.1 线路板的手动贴装及取出步骤
在进行向供给传送带手动贴装线路板及从排出传送带取出作业之前，
请注意以下项目。
注意
开始运行前，请确认装置 (GXH-3) 周围 ( 尤其操作侧的相反侧 )
是否有人或放有工具和元件之类的物品。
•
请不要在传送带上盖上或周围放置物品。
•
请不要用力压传送带上盖上部。
有可能导致上盖或机盖开闭检出传感器变形或破损。
•
传送带上盖被灰尘弄脏时，请用棉纱擦掉。
有可能通过传送带上盖的开闭作业，使灰尘附着在线路板或供给･
排出传送带上。
2.4 进行表面实际贴装的机构
0708-001
Notice
1-33
2.4 进行表面实际贴装的机构

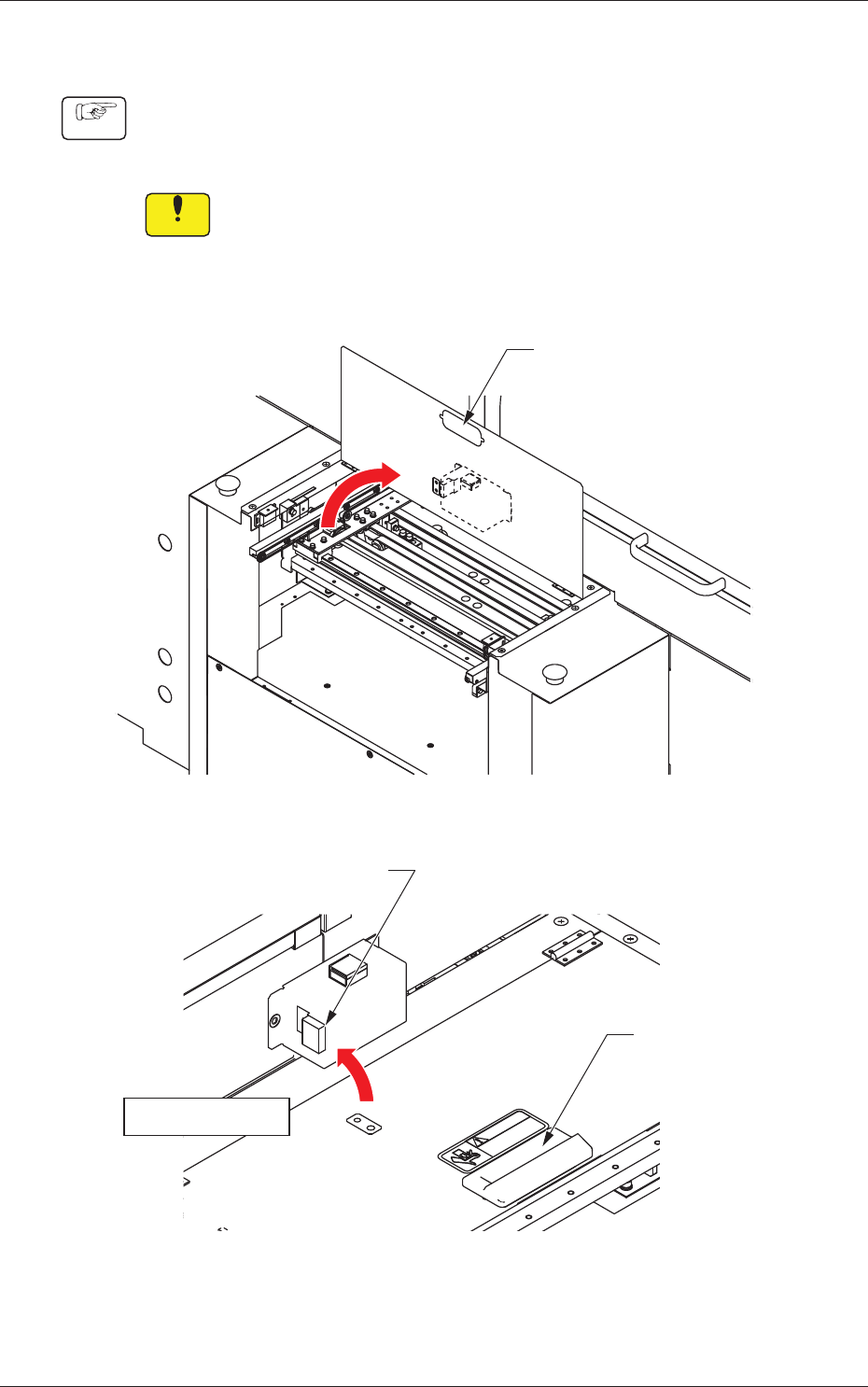

2.4.2.2 向供给传送带手动贴装线路板的步骤
(1) 握住把手，打开传送带上盖。
请用工作台侧面的准备完了开关旁边的磁铁夹固定传送带上盖。
•
打开传送带上盖时，请握紧把手慢慢打开。
•
在线路板搬送中打开上盖时，装置 (GXH-3) 异常停止，在界面显
示装置运行情报。
Fig.1A17-2
0708-001
Procedure
Notice
磁铁夹
磁铁夹放大图
把手
把手
1-34
0708-001
2.4 进行表面实际贴装的机构
注意
打开传送带上盖时，若不用磁铁夹进行固定，传送带上盖就
会倒下，有可能夹住手或手指而受伤。
并且，有可能损坏传送带上盖或机盖开闭检出传感器。
磁铁夹上附着异物时，请去除。有可能造成无法固定传送带
上盖。
请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近磁铁夹。
磁性会导致磁卡数据消失、损坏钟表类。
Note

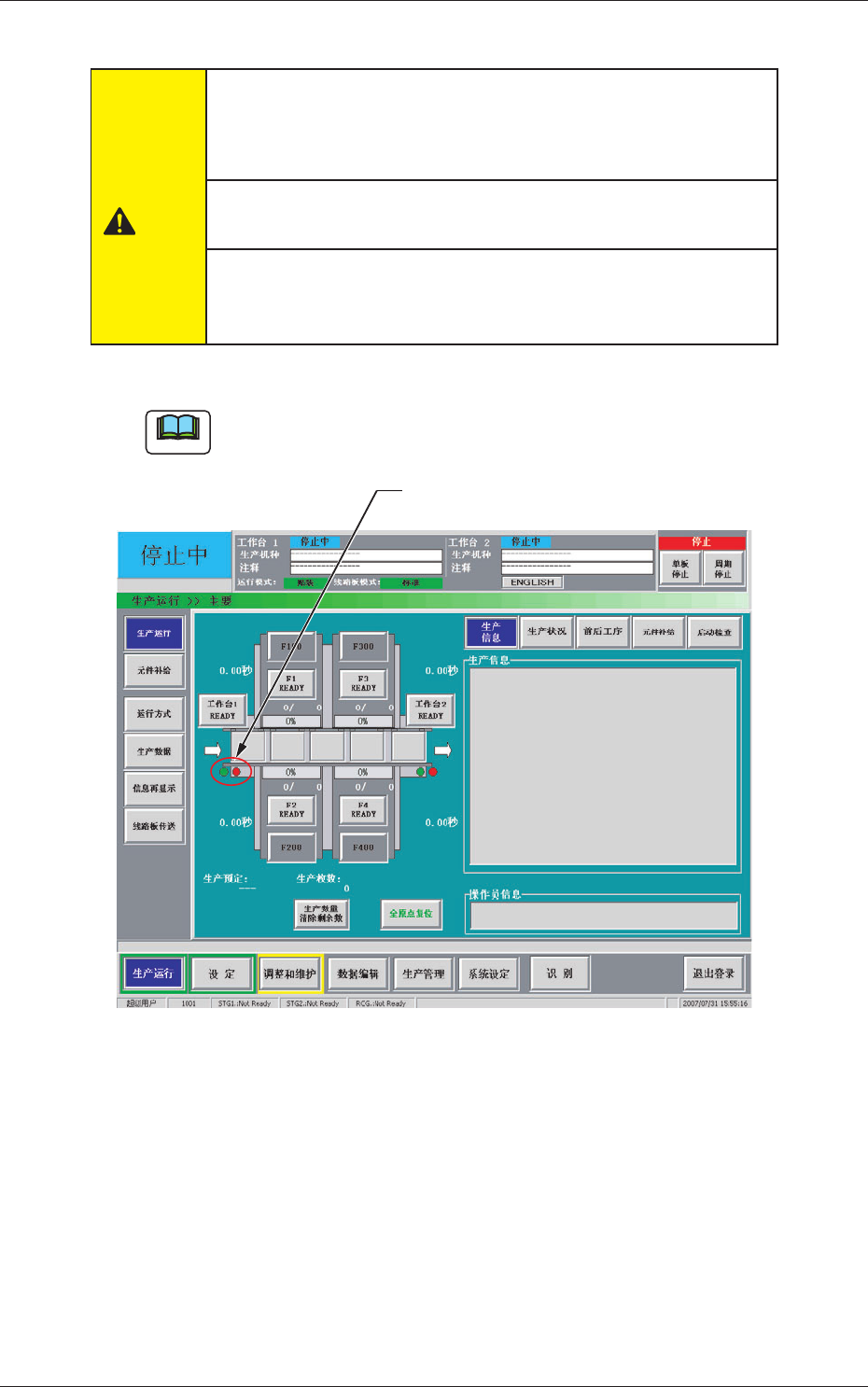

打开机盖时，“生产运行”界面的供给传送带部分亮红灯，显
示“机盖 / 打开”状态。
亮红灯
Fig.1A17-3
