1-22
2.3.4 操作部
装置主机正面和背面两侧配置了操作装置所必需的触摸屏和操作台。
通过操作台上 [PNL CHANGE] 按钮在两侧操作台之间进行切换，可在
正面或背面都能进行操作。
Fig.1A12 操作部
正面操作台下部装备有键盘和作为指点杆鼠标的跟踪球。
背面操作台未装备有键盘和跟踪球，但可作为选项配备。
(1) 触摸屏
正面和背面触摸屏显示操作界面。按界面上显示着的按钮，进行各种
操作。
Reference
关于触摸屏的使用，请参照 [ 简短解说 ] 操作台和触摸屏的内容。
2.3 操作机构
0801-002
触摸屏
指点杆鼠标
(跟踪球)
键盘
操作台
[紧急停止]按钮
正面 背面
POWER ON
START
STOP
PNL CHANGE
非常停止
LOCK
POWER ON
START
STOP
PNL CHANGE
LOCK
非常停止
1-23

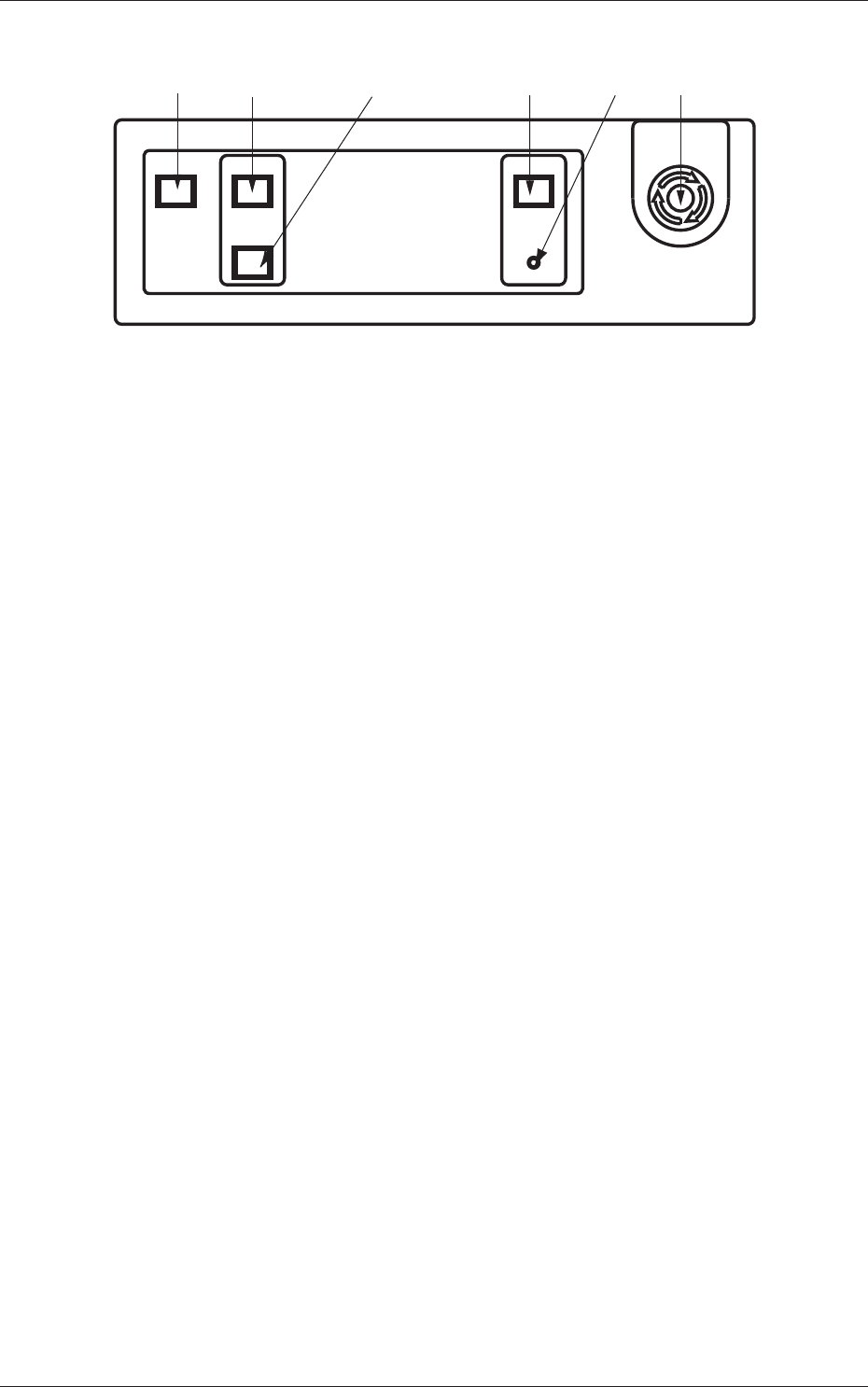

(2) 操作台
POWER ON START
STOP
PNL CHANGE
紧急停止
LOCK
[1] [3] [4] [5] [6]
[2]
Fig.1A13 操作台
操作台配置了以下操作按钮和开关。
[1] [POWER ON] 按钮
进行操作电源的“接通 / 切断”。
按 [POWER ON] 按钮，接通操作电源，[START] 按钮指示灯闪烁。
[2] [START] 按钮
接通装置电源，按闪烁中的 [START] 按钮，启动生产运行，亮绿
色指示灯。
该按钮灯亮表示生产运行中。
生产运行中按 [STOP] 按钮，暂停生产运行，[START] 按钮的指示
灯灭。
各部的原点复位中时，指示灯亮。
[3] [STOP] 按钮
暂停生产运行。
生产运行中将吸取完成的元件全部贴装后暂停生产运行。
原点复位中时按 [STOP] 按钮，各单元原点复位动作将被中断。
2.3 操作机构
0708-001
1-24
[4] [PNL CHANGE] 按钮
使用的操作台 ( 正面或背面 ) 可进行切换。
该按钮灯亮侧的操作台有效。
该按钮灯亮中时，再次按该按钮，成为“操作锁定”状态，[LOCK]
灯亮。操作锁定后，无法从对侧操作台进行操作台的切换。
解除操作锁定时，再次按该按钮。
Reference
详细内容请参照 [ 简短解说 ] 操作台和触摸屏。
Note
(a) 该按钮灯亮中时，以下操作为有效。
•
触摸屏
•
[START] 按钮、[STOP] 按钮、[ 紧急停止 ] 按钮
•
正面操作部中的键盘和指点杆鼠标
(b) [STOP] 按钮、[ 紧急停止 ] 按钮与 [PNL CHANGE] 按钮无关，总
是有效的。
(c) 非“操作锁定”状态时，按非有效状态侧的 [PNL CHANGE] 按钮，
可切换操作台。
(d) 非“操作锁定”状态时，按非有效状态侧的 [STOP] 按钮，该 [STOP]
按钮侧的操作台将自动切换到有效状态。
[5] [LOCK] 灯
指示灯亮中即为“操作锁定”状态，该指示灯侧的操作台有效，
无法进行操作台前后切换。
指示灯亮时，想要操作对侧操作台，指示灯闪烁。
解除指示灯闪烁时，按 [PNL CHANGE] 按钮，再次进行“操作锁定”
操作。
注意
进行作业时，请确认操作台的 [LOCK] 灯是否变亮 ( 绿色 )。
•
[LOCK] 灯不是亮灯状态时，前后两侧都可以进行切换操作，
此状态非常危险。
•
在装置接通电源的状态下进行调整作业时，请按装置正面
或背面操作台的 [PNL CHANGE] 按钮，打开 [LOCK] 灯。
2.3 操作机构
0708-001
