3-17

3.6 线路板搬运和位置定位状态的确认

在“生产运行”菜单的“线路板搬运”界面中确认线路板搬运和位置

定位状态。

Procedure

(1) 按“生产运行”菜单的 [ 线路板搬运 ] 按钮，显示“线路板搬运”

界面。

Fig.1C12　“线路板搬运”界面

(2) 打开传送带盖，将线路板搬运到供给传送带。

0708-001

注意

打开传送带上盖时，若不用磁铁夹进行固定，传送带上盖就会

倒下，有可能夹住手或手指而受伤。

并且，有可能损坏传送带上盖或机盖开闭检出传感器。

磁铁夹上附着异物时，请去除。有可能造成无法固定传送带

上盖。

请不要使易受磁性影响的物品 ( 磁卡和钟表类 ) 靠近磁铁夹。

磁性会导致磁卡数据消失、损坏钟表类。

3-18

3.6 线路板搬运和位置定位状态的确认

(3) 按下图像显示的定位传送带 1 的模块按钮，在 10 秒钟内按

操作台的 [START] 按钮，搬运线路板。

(4) 确认线路板是否正常传送和传送时有无碰撞或掉落。

(5) 按“线路板位置定位 (STG.1)”的 [ 实行 ] 按钮，在 10 秒钟

内按操作台的 [START] 按钮。

支撑台上升。

(6) 按下工作台 1 准备完了开关，关闭开关灯。

解除开闭门锁定。

(7) 打开开闭门。

注意

马达等负载电源处于 OFF 状态，但由于双手伸进装置内进行

调整作业，因此请充分注意安全。

(8) 用手指轻压线路板，确认支撑销位置是否有问题。

(9) 关闭开闭门。

(10) 按下工作台 1 准备完了开关，打开开关灯。

(11) 同样也确认下一个定位传送带 2( 工作台 2)。

Reference

调整传送带宽时，请在调整和维护菜单的“单元调整”、“传送带”界

面进行传送带宽度的调整。

有关详细内容，请参照第二卷第四章 4.5 “传送带”界面。

0708-001

3-19

3.7 删除“送料器补正值 B”的全部数据

“送料器补正值 B”是指补正送料器的偏差导致的元件吸取位置偏离的

补正值数据。

根据生产运行中的元件识别处理 ( 吸嘴中心和元件中心的位置关系把

握 ) 自动更新数据，使之在元件中心吸取。

Notice

用机种切换交换了送料器时，请将“送料器补正值 B”清除。如果留

有前一个“送料器补正值 B”时，就会发生吸取异常。

Procedure

(1) 在 [ 生产运行 ] 菜单的“生产数据”界面中，按 [ 全部清除 ]

按钮，将“送料器补正值 B”清除。

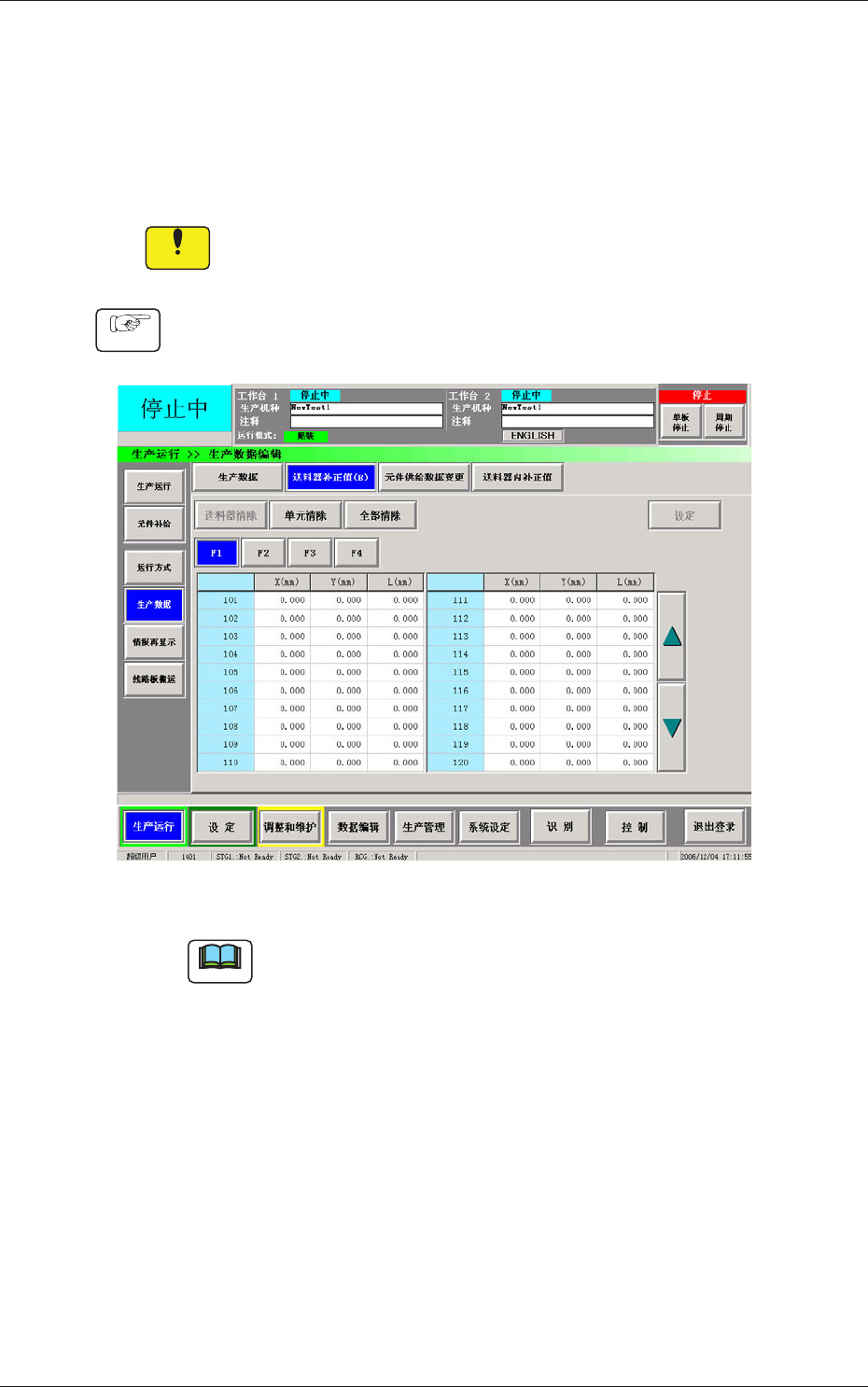

Fig.1C12-1

Note

(a) 在运行方式菜单的“运行方式指定”界面中，“吸取位置补

正追踪”设定为“不使用”时，无法进行数据的自动更新。

(b) 删除任意送料器补正值时，选择单元和 Fdr No.，按 [ 单元

清除 ] 按钮或 [ 送料器清除 ] 按钮，选中的送料器补正值 (B)

被清除。

正值 (B) 自动清除 ( 送料器拔插时 ) 被设定为 [ 使用 ] 时，

送料器交换的 Fdr No. 的送料器补正值 (B) 自动被清除。
