1. 生产运行
1. 生产运行
生产运行的流程如下所示。
生产机种的切换 请参照“第三章”内容。
生产运行前的点检 1.1.1 使用电源和使用气压的确认
1.1.2 机盖部的确认
1.1.3 装置周围的安全确认
生产运行前的准备 1.2.1 电源的接通
1.2.2 元件和线路板的准备
生产运行的启动 1.3.1 生产运行的启动
1.3.2 生产运行主要界面的显示
元件或线路板的补给 2. 元件的补给
3. 线路板的补给
生产运行的停止、 4.1 运行的停止
中断和重新启动 4.2 生产运行的中断
生产运行的结束 1.4.1 生产运行的停止
1.4.2 电源的切断
1.4.3 电闸的锁定
Fig.1B1 生产运行的流程
0708-001
2-2
1.1 生产运行前的点检
1.1 生产运行前的点检
1.1.1 使用电源和使用气压的确认
(1) 使用电源的确认
请确认向本装置供电的工厂主闸是否为 ON 状态。
•
使用电源 : 3 相 AC 200 V
±
20V
•
视在功率 : 约 12.5kVA
(2) 使用气压的确认
请确认是否设定为以下气压。
•
主压 : 0.45MPa(4.6kgf/cm
2
)
Note
装置停止时的设定压。
运行时需要 min. 0.4MPa(4.1kgf/cm
2
)。
•
吹气压力 : 0.05MPa(0.5kgf/cm
2
)
Fig.1B2
Notice
一旦改变设定气压，将导致空气机无法正常工作，请不要变更。
Notice
本装置的空气压缩机 ( 气缸等 ) 内一旦侵入水分、油分、粉尘等，就
会导致故障，请使用干燥洁净空气。
Note
所谓干燥洁净空气 :
水分 : 凝结点 -17℃以下 ( 大气压 )
油分 : 0.1mg/m
3
以下 (ANR)
粉尘 : 固体颗粒 0.01μm 以下
0708-001
压力开关
主压
0.45MPa(4.6kgf/cm
2
)
主阀
吹气压力
0.05MPa(0.5kgf/cm
2
)
2-3
1.1 生产运行前的点检
1.1.2 机盖部的确认
危险
装置内有强力可动部和高电压的危险，会导致重大人身事故。
•
除了有资格的维修人员外他人请不要卸下机盖。
•
请安装机盖后使用装置。
•
机盖被卸下时，请安装。
•
开始运行前，请关闭开闭门。
•
请不要解除开闭门的互锁。

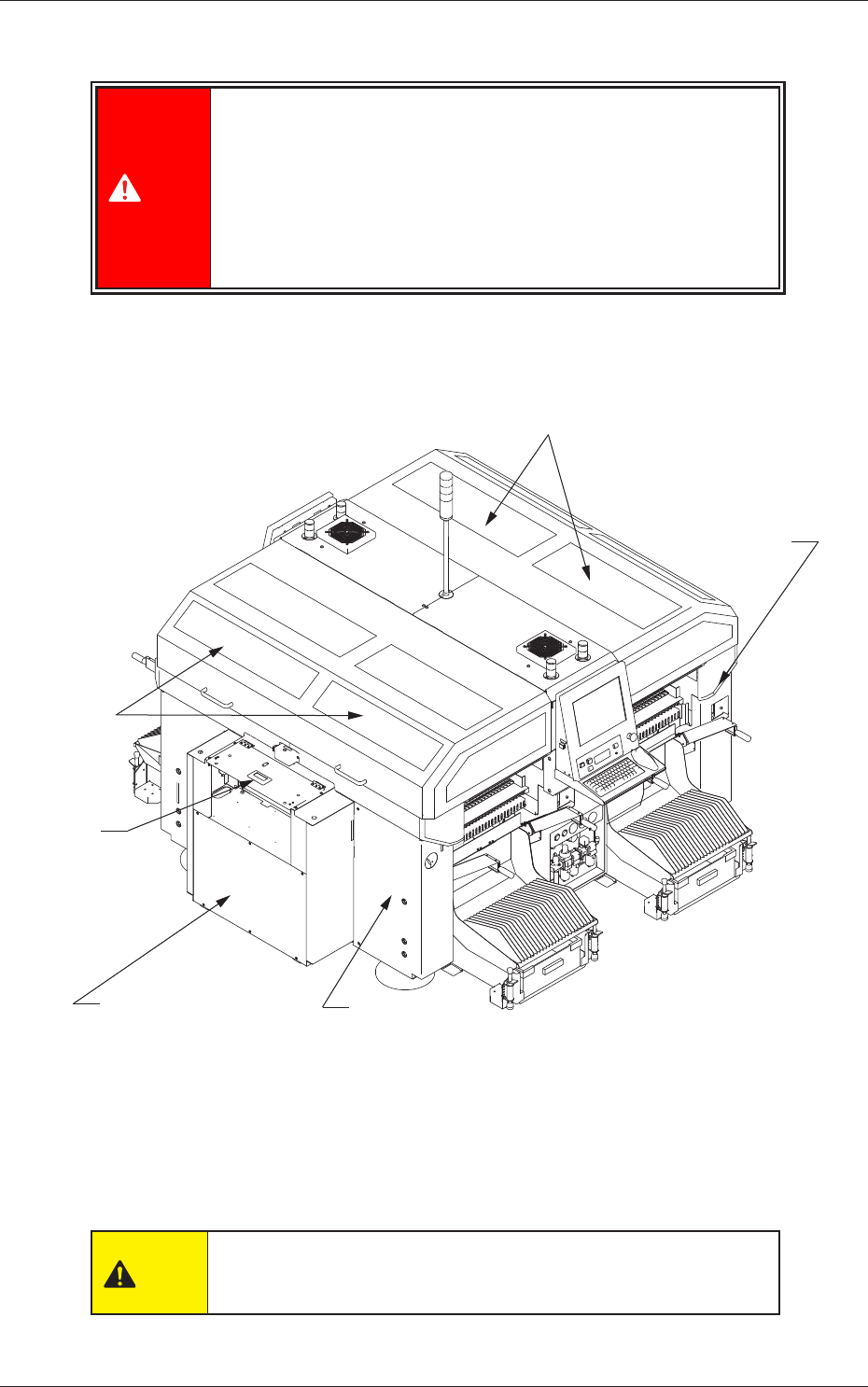

请确认横梁上部的开闭门、架台周围的安全盖、传送带两端下部的电
子元件收纳部机盖、传送带上部的透明盖是否关闭。
Fig.1B3 机盖部
1.1.3 装置周围的安全确认
开始运行前，确认装置周围的安全。
注意
开始运行前，请确认装置周围 ( 尤其操作侧的相反侧 ) 是否
有人或放有工具和元件之类的物品。
0708-001
安全盖
(架台周围)
开闭门(横梁上部)
电子元件收纳部机盖
(传送带两端下部)
安全盖
(架台周围)
开闭门
(横梁上部)
传送带盖子
(透明)
